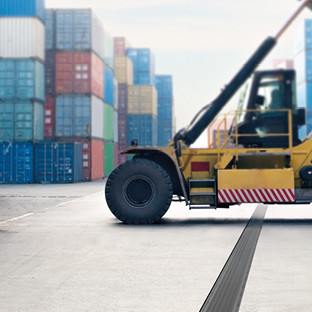

Norm DIN EN 1433
Entwässerungsrinnen für Verkehrsflächen - Klassifizierung, Bau- und Prüfgrundsätze, Kennzeichnung und Beurteilung der Konformität
Diese Europäische Norm legt Anforderungen für lineare Entwässerungsrinnen in Flächen für Fußgänger und/ oder Fahrzeugverkehr zur Aufnahme und Ableitung von Oberflächenwasser fest. Diese Rinnen werden unter Beachtung der Einbauanleitungen des Herstellers, entweder als Typ I definiert, der kein lastabtragendes Fundament und/oder eine Ummantelung benötigt, oder als Typ M der ein lastabtragendes Fundament und/oder eine Ummantelung benötigt um im eingebauten Zustand vertikale und horizontale Belastungen abtragen zu können.
- Diese Norm legt Anforderungen an Roste und Deckel fest,
die in lineare Entwässerungssysteme integriert sind. - Diese Norm gilt für Kastenrinnen, Schlitzrinnen und Bordschlitzrinnen bis
zu einer Lichten Weite von 1.000 mm. - Diese Norm legt Begriffe, Klassen, Nenngrößen, Bau- und Prüfgrundsätze, Kennzeichnung,
Prüfung und Güteüberwachung von Entwässerungsrinnen fest.
Definition der Einbaustellen nach DIN EN 1433

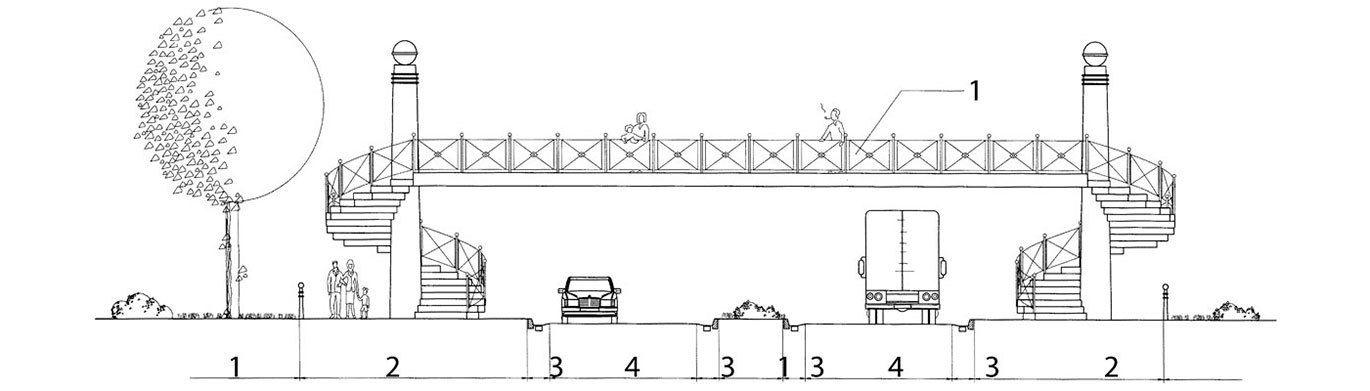

Die Wahl der geeigneten Belastungsklasse richtet sich nach der Einbaustelle der Entwässerungsrinnen. Die Einteilung der einzelnen Einbaustellen erfolgt dabei in Gruppen. Die Lage einzelner Gruppen ist im nachfolgenden Bild beispielhaft im Bereich einer Straße dargestellt.
Als Richtlinie ist jeder Gruppe eine Belastungsklasse zugeordnet. Die Wahl der entsprechenden Belastungsklasse ist dabei dem Planer bzw. Verarbeiter überlassen. Im Zweifelsfall sollte immer die nächst höhere Belastungsklasse gewählt werden.
Die Normen sind urheberrechtlich geschützt. Sie können diese beim Beuth Verlag unter www.beuth.de oder unter www.din.de erwerben.

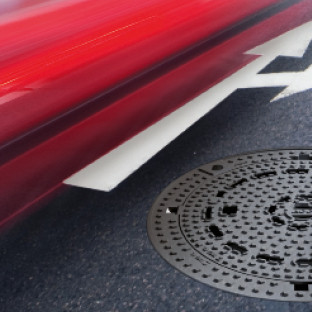

Anwendungsbereich
Diese Norm gilt für Aufsätze und Abdeckungen mit einer lichten Weite bis 1.000 mm zum Einbau in Flächen, die für Fußgänger und/oder Fahrzeugverkehr bestimmt sind. Diese Norm gilt nicht für Straßenkappen und die in der EN 1253 behandelten Abläufe für Gebäude.
Zweck dieser Norm ist die Festlegung von Definitionen, Klassen, Werkstoffen, Bau- und Prüfgrundsätzen, der Kennzeichnung und der Güteüberwachung für Aufsätze und Abdeckungen.
Definition der Einbaustellen nach DIN EN 124-1:2015-09 EN 124-1:2015 (D)
Die zur Verwendung geeignete Klasse von Abdeckungen und Aufsätze richtet sich nach der Einbaustelle. Die verschiedenen Einbaustellen wurden wie unten aufgeführt in Gruppen mit Nummern 1 bis 6 eingeteilt. Das Bild zeigt die Lage einiger dieser Gruppen im Rahmen einer Straße. Für jede Gruppe ist in Klammern als Richtlinie angegeben, welche Klasse von Abdeckungen oder Aufsätzen verwendet werden sollte. Die Wahl der entsprechenden Klasse ist dem Anwender/Planer überlassen. Bei irgendwelchen Zweifeln ist die nächsthöhere Klasse zu wählen.
Die Normen sind urheberrechtlich geschützt. Sie können diese beim Beuth Verlag unter www.beuth.de oder unter www.din.de erwerben.
Anmerkung 1
Die Übereinstimmung des Produktes mit dem entsprechenden Teil der Normenreihe EN 124 entbindet den Anwender jedoch nicht von der Verantwortung sicherzustellen, dass der Aufsatz oder die Abdeckung richtig installiert wird und die verwendeten Bauteile (Rahmen und Rost/Deckel) die notwendigen Leistungsmerkmale aufweisen.
Die Einbaustellen von mulden- und rinnenförmigen Rosten sind auf die folgenden Verwendungsbereiche einzuschränken:
- Gruppen 1,2 und 3
- Gruppe 4, nur für Parkflächen
Die Maßnorm DIN 19584 regelt die Anforderungen an die Standard-Schachtabdeckungen in Klasse D 400 in den Bereichen der Maße und Gewichte sowie Werkstoffe und Aussehen.
Definition der Anforderung:
- Mindestgesamtgewicht von Rahmen und Deckel entspricht 176 Kg
- genaue Definition des Gussanteils
- eine durchgängige Gusswanne
- eine Einlage
Produkte die dieser Norm entsprechen, sind somit in Ausschreibungen vergleichbar.
