ACO GmbH
Notwendige Komponenten
Produktvorteile
Montierte Innenverrohrung
Weitestgehend korrosionsbeständige Rohrleitungsteile aus Gusseisen EN-GJL und Kunststoff PVC-U
Schachtabdeckung mit geringem Deckelgewicht und wartungsfreier, schraubloser Arretierung
Montierte universelle Niveauschaltungshalterung
Bauhöhe und Ausstattung nach Baukastenprinzip anpassbar
Weitestgehend ablagerungsfreier Sammelraum mit großem Nutzvolumen
Produktinformationen
Einsatz
Zur Förderung von Schmutz- und Abwasser aus Sanitärräumen, die sich unterhalb der Rückstauebene befinden
Entwässerung von Niederschlagsflächen
Schutz von erdeingebauten Abscheideranlagen gegen Rückstau aus der öffentlichen Kanalisation
Konstruktion
Sammelschacht aus hochwertigem Polymerbeton, optimiert gegen biogene Korrosion
Maximale Einbautiefe Kl. D SLW 60: 4,50 Meter
Leichte Zugänglichkeit für Wartungsarbeiten
Einsatz von unterschiedlichen Niveaugebern durch universelle Niveauschaltungshalterung
Ausgewählte Werkstoffkombinationen für höhere Standzeit
Lieferumfang
Verrohrung DN/OD 63 aus PVC-U bis ca. 30 cm außerhalb des Schachtes
Unterwasserkupplungssystem mit kurzem Gleitrohr aus Kunststoff
Kugelrückschlagventil aus Gusseisen EN-GJL
Kugelhahn aus PVC-U
Universal-Niveauschaltungshalterung aus Edelstahl
1 Zulauf DN/OD 160 (Maß Oberkante des Schachts bis Unterkante Zulauf: 1325 mm)
Sammelschacht mit Kabelleerrohr und Entlüftungsanschluss DN/OD 110
Folgende Komponenten oder Zubehörteile sind separat zu bestellen (Montage bauseits):
Abdeckplatte inklusive Schachtabdeckung

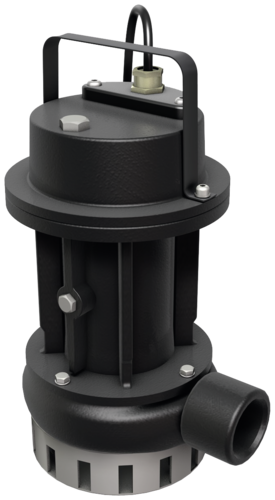

Pumpe
Steigleiter
Schaltgerät optional mit Freiluftschrank
Niveauschaltung elektrisch oder pneumatisch
Führungsrohr und Zugkette
Schacht- und Ausgleichsringe zum Erreichen der gewünschten Zulauftiefe
Beschreibung
Passend für
Gewicht
Artikel-Nr.
Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]
Rabatt- gruppe (RG)
Downloads
Merken
Shop
[kg]
Innendurchmesser D1: 1000 mm
Außendurchmesser D2: 1200 mm
TAufbau: 315 mm
Schachtabdeckung: 1 * LW 800
424,00
728233
1531,00
ZZ
Typ: SAT 100/D
Abwasserart: fäkalienfrei
P1: 1,3 kW & P2: 0,9 kW
Max. Förderleistung: 10 l/s & Max. Förderhöhe: 12,5 m
2,3 A
24,00
715959
1051,00
PS
Typ: SAT 150/D
Abwasserart: fäkalienfrei
P1: 1,6 kW & P2: 1,1 kW
Max. Förderleistung: 12 l/s & Max. Förderhöhe: 16 m
2,7 A
27,00
715960
1160,00
PS
Typ: SAT 200/D
Abwasserart: fäkalienfrei
P1: 2 kW & P2: 1,5 kW
Max. Förderleistung: 13 l/s & Max. Förderhöhe: 18 m
3,6 A
28,00
715961
1139,00
PS
Typ: SAT - 50/2/32/D
Abwasserart: fäkalienfrei
P1: 0,7 kW & P2: 0,4 kW
Max. Förderleistung: 4,5 l/s & Max. Förderhöhe: 8,7 m
1,1 A
11,00
715975
954,00
PS
Typ: SAT - 75/2/32/D
Abwasserart: fäkalienfrei
P1: 0,8 kW & P2: 0,6 kW
Max. Förderleistung: 6 l/s & Max. Förderhöhe: 12 m
1,3 A
13,00
715977
970,00
PS
Typ: SAT-V 75/2/50/D
Abwasserart: fäkalienfrei
P1: 0,7 kW & P2: 0,6 kW
Max. Förderleistung: 6,6 l/s & Max. Förderhöhe: 8 m
1,3 A
14,00
715978
1123,00
PS
Typ: SAT-V 150/2/50/D
Abwasserart: fäkalienfrei
P1: 1,5 kW & P2: 1,1 kW
Max. Förderleistung: 10,5 l/s & Max. Förderhöhe: 13,5 m
2,6 A
20,00
715979
1371,00
PS
Typ: GRG 250/2/G40H ex
Abwasserart: fäkalienhaltig
P1: 2,2 kW & P2: 1,8 kW
Max. Förderleistung: 5,3 l/s & Max. Förderhöhe: 28 m
3,7 A
42,00
750623
2788,00
PS
Typ: GRG 300/2/G50H ex
Abwasserart: fäkalienhaltig
P1: 2,76 kW & P2: 2,2 kW
Max. Förderleistung: 5,3 l/s & Max. Förderhöhe: 28 m
4,6 A
53,00
750615
2873,00
PS
Typ: GRG 550/2/G50H ex
Abwasserart: fäkalienhaltig
P1: 4,7 kW & P2: 4 kW
Max. Förderleistung: 6,1 l/s & Max. Förderhöhe: 43 m
7,73 A
65,00
750664
3975,00
PS
1-teilig
Anzahl Sprossen: 7
Länge: 1960 mm & Breite: 300 mm
15,00
702365
696,00
PS
1-teilig
Anzahl Sprossen: 8
Länge: 2240 mm & Breite: 300 mm
17,00
704000
839,00
PS
1-teilig
Anzahl Sprossen: 9
Länge: 2520 mm & Breite: 300 mm
19,00
704001
992,00
PS
1-teilig
Anzahl Sprossen: 10
Länge: 2800 mm & Breite: 300 mm
21,00
704002
1107,00
PS
1-teilig
Anzahl Sprossen: 11
Länge: 3080 mm & Breite: 300 mm
24,00
704004
1276,00
PS
1-teilig
Anzahl Sprossen: 12
Länge: 3360 mm & Breite: 300 mm
26,00
704006
1260,00
PS
1-teilig
Anzahl Sprossen: 13
Länge: 3640 mm & Breite: 300 mm
28,00
704007
1439,00
PS
1-teilig
Anzahl Sprossen: 14
Länge: 3920 mm & Breite: 300 mm
30,00
704008
1413,00
PS
1-teilig
Anzahl Sprossen: 15
Länge: 4200 mm & Breite: 300 mm
32,00
704009
1492,00
PS
1-teilig
Anzahl Sprossen: 16
Länge: 4480 mm & Breite: 300 mm
34,00
704010
1766,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 160,25
Rabattgruppe: PS
Länge: 4 m
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift
16,00
718032
160,25
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 319,50
Rabattgruppe: PS
Länge: 2 x 4 m
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift
31,00
718034
319,50
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 26,00
Rabattgruppe: PS
Powerlift-PSD-B-1000
1,00
715288
26,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1234,00
Rabattgruppe: PS
Lipulift-P
Lipulift-C
Fertigpumpstationen Powerlift
4,00
711890
1234,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 211,00
Rabattgruppe: PS
Offen, 20 m Leitung
Lipulift-P
Lipulift-C
2,00
711885
211,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1070,00
Rabattgruppe: PS
Geschlossen, 40 m Leitung
Lipulift-P
Lipulift-C
3,00
717786
1070,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 400,75
Rabattgruppe: PS
Lipulift-P
Lipulift-C
Fertigpumpstation Powerlift
Multi Control Schaltgeräte Mono und Duo
Offene Staudruckglocke
0,20
711887
400,75
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1629,00
Rabattgruppe: PS
Aufnahme 4-20 mA, 20 m Leitung
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift
2,00
711891
1629,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 1850,00
Rabattgruppe: PS
Aufnahme 4-20 mA, 50 m Leitung
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift
3,00
711226
1850,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 2356,00
Rabattgruppe: PS
Aufnahme 4-20 mA, 80 m Leitung
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift
5,00
709571
2356,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 390,00
Rabattgruppe: PS
In separatem Kunststoffgehäuse
Zu Druckaufnehmer 4-20 mA
Fertigpumpstationen Powerlift
1,00
711888
390,00
PS
Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 223,00
Rabattgruppe: PS
Material PVC-U
Länge: 1221 mm
Zu Druckaufnehmer 4-20 mA
Oleolift-C
Lipulift-C
Fertigpumpstationen Powerlift-PSD-B 1000
Powerlift-PSD-PE-1100
Muli-Max
1,00
711918
Auf Anfrage
