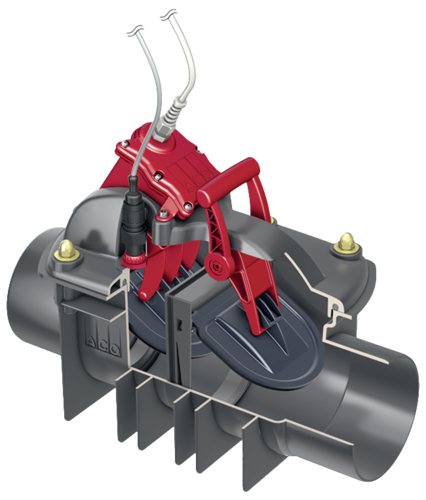

Fäkalienrückstauautomat Quatrix-K für freiliegende Rohrleitungen
Produktvorteile
- Nur 12 mm Gefällesprung
- Nur 71 cm Montageöffnung ohne Gegengefälle
- Optimal für den Sanierungsfall
- Kamerabefahrbar
- Messsystem mit Drucksensor im Gehäuse erleichtert das Verlegen der Steuerleitung und sorgt für störungsfreien Betrieb.
Produktinformationen
- Aus Kunststoff
- Zum Einbau in freiliegende Rohrleitungen
- Typ 3F geprüft gemäß DIN EN 13564
- Mit 2-facher Rückstausicherung
- Mit 1 automatischem Betriebsverschluss
- Mit 1 manuellem Notverschluss
- Mit großer Reinigungs- und Wartungsöffnung und Prüfrohr

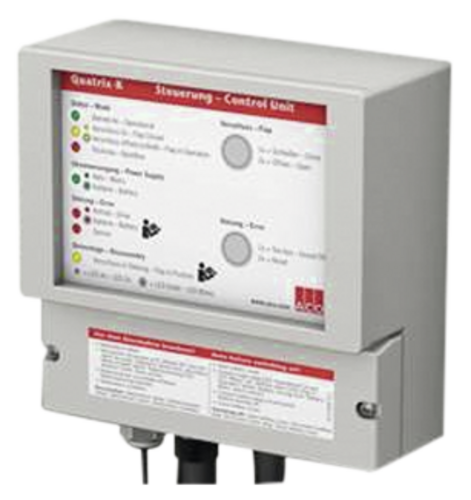

- Mit steckerfertigem, elektrischem Steuergerät IP 54 mit integrierter 4-wöchiger Selbstüberwachung
- Mit optischer und akustischer Rückstaumeldung
- Mit Notstromversorgung
- Mit potenzialfreiem Kontakt für Fernmeldung
- Motor überflutungssicher IP 68 (3 m, 24 h)
- Kabellänge: 5 m (Erweiterung auf 30 m möglich)
- Anschlussrohre werkseitig als Spitzenden ausgebildet
Infobox
- Machen Sie Ihren Keller rückstausicher: Wir helfen Ihnen bei der Auswahl des richtigen Rückstauschutzsystems:
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 306,34 €
- Rabattgruppe: 12
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 381,60 €
- Rabattgruppe: 12
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
- Rabattgruppe: 12
Betriebsverschlussklappe mit Einschiebeteil
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Notverschlussklappe mit Einschiebeteil
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Rückstauverschlussklappe
Passend für
- Rückstauautomaten Quatrix‑K
- Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
- Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
- Mit Einschiebeteil
Verriegelungsdeckel
Passend für
- Rückstauautomaten Quatrix‑K
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
- Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
- Mit Dichtungsgummi
Deckel
Passend für
- Rückstauautomaten Quatrix‑K
- Reinigungsrohre Triplex‑K
- Einfachrückstauverschlüsse Triplex‑K-O Typ 0
Beschreibung
- Mit Dichtungsgummi
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
- Rabattgruppe: 12
Schmierfett
Passend für
- Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel

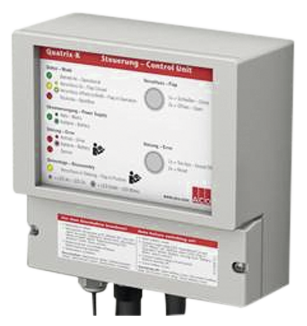

Steuergerät Ersatz
Passend für
- ACO Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F V 3.0
Verlängerungskabel für Antenne GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
- Rabattgruppe: 12
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
- Rabattgruppe: 12
Verlängerungsstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Mit Lippendichtung
- Stufenweise Erhöhung um je 116 mm
- Beim Quatrix-K max. 1x Verlängerungsstück montieren
- Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
- Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
- Gewicht: 3,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
- Rabattgruppe: 7

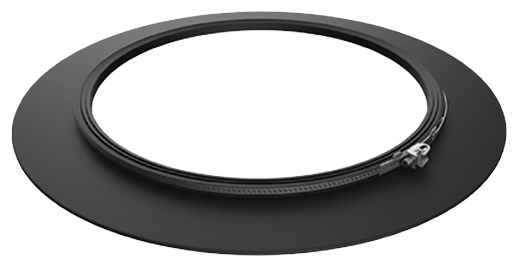

Abdichtungsflansch
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Für den Einbau in WU-Beton
- Maximaler Grundwasserstand: 2 m
- Gewicht: 4,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
- Rabattgruppe: 7
Aufsatzstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
- Gewicht: 2,6 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 69,96 €
- Rabattgruppe: 7
Abdeckwendeplatte
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
- Gewicht: 1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
- Rabattgruppe: 7
Prüftrichter
Passend für
- ACO Rückstauverschlüsse
Beschreibung
- Zur Wartung für alle Nennweiten
- Gewicht: 0,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 17,38 €
- Rabattgruppe: 7

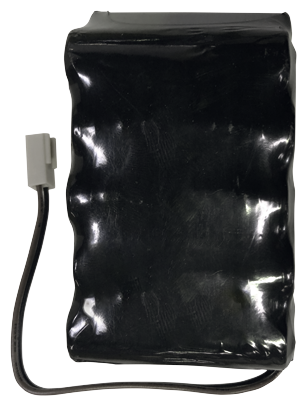

Batteriepack Ersatz
Passend für
- Steuerung Quatrix-K V 3.0
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 95,00
- Rabattgruppe: F1

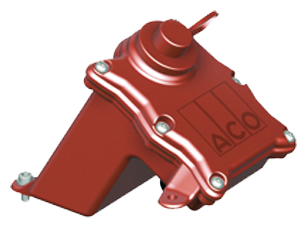

Antriebsmotor
Passend für
- Quatrix-K Typ3F V3.0 (ab Baujahr 2016)
Beschreibung
- Mit 5 Meter Zuleitung
- Ersatzantriebsmotor ACO Fäkalien-Rückstauautomat
- Quatrix-K Typ 3F
- DN 100/DN 125/DN 150
Verlängerungsset
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
- Für Kabelleerführungen DN 70
- Winkel und Bögen ≤ 45°
- Sensorkabel (10 m)
- Motorkabel (5 m)
- Gewicht: 1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 182,32 €
- Rabattgruppe: 7
Verlängerungsset
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
- Für Kabelleerführungen DN 70
- Winkel und Bögen ≤ 45°
- Sensorkabel (20 m)
- Motorkabel (15 m)
- Gewicht: 2,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 309,52 €
- Rabattgruppe: 7
Verlängerungsset
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
- Für Kabelleerführungen DN 70
- Winkel und Bögen ≤ 45°
- Sensorkabel (30 m)
- Motorkabel (25 m)
- Gewicht: 3,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 428,24 €
- Rabattgruppe: 7
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
- Rabattgruppe: 12
