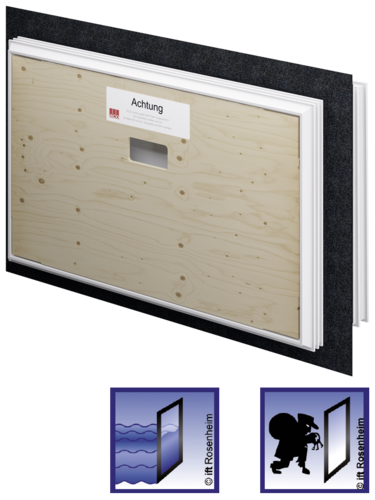

Hochwasserdicht* mit 3-fach Verglasung (HWD) mit Flansch

24 Std. wasserdicht bis 1,3 m und hochwasserbeständig bis 1,7 m gemäß ift-Richtlinie FE-07/01 "Hochwasserbeständige Fenster + Türen"*
Mit abschließbarer Griffolive
Geprüft für den Einbau in WU-Beton
Für Betonbauweise
U_g-Wert = 0,8 W/(m²K)
U_w-Wert = 1,0 W/(m²K)
Schalldämmmaß 35 – 39 dB, Schallschutzklasse 3
Einbruchhemmend mit der
Widerstandsklasse RC2**
*24-Std.-Test gem. ift-Richtlinie FE-07/01, Prüfbericht 16-000434-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate
**Prüfbericht 15-001619-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate
Inkl. Schutz- und Aussteifungsplatten mit Flansch
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

240	0,23	0,184	DIN-links	328521F	1280,00	A2
240	0,23	0,184	DIN-rechts	328531F	1280,00	A2
250	0,23	0,184	DIN-links	328522F	1280,00	A2
250	0,23	0,184	DIN-rechts	328532F	1280,00	A2
300	0,23	0,184	DIN-links	328523F	1280,00	A2
300	0,23	0,184	DIN-rechts	328533F	1280,00	A2

240	0,22	0,179	DIN-links	328541F	1295,00	A2
240	0,22	0,179	DIN-rechts	328551F	1295,00	A2
250	0,22	0,179	DIN-links	328542F	1295,00	A2
250	0,22	0,179	DIN-rechts	328552F	1295,00	A2
300	0,22	0,179	DIN-links	328543F	1295,00	A2
300	0,22	0,179	DIN-rechts	328553F	1295,00	A2

240	0,32	0,271	DIN-links	328561F	1385,00	A2
240	0,32	0,271	DIN-rechts	328571F	1385,00	A2
250	0,32	0,271	DIN-links	328562F	1385,00	A2
250	0,32	0,271	DIN-rechts	328572F	1385,00	A2
300	0,32	0,271	DIN-links	328563F	1385,00	A2
300	0,32	0,271	DIN-rechts	328573F	1385,00	A2

240	0,42	0,364	DIN-links	328581F	1445,00	A2
240	0,42	0,364	DIN-rechts	328591F	1445,00	A2
250	0,42	0,364	DIN-links	328582F	1445,00	A2
250	0,42	0,364	DIN-rechts	328592F	1445,00	A2
300	0,42	0,364	DIN-links	328583F	1445,00	A2
300	0,42	0,364	DIN-rechts	328593F	1445,00	A2

240	0,62	0,549	DIN-links	328601F	1610,00	A2
240	0,62	0,549	DIN-rechts	328611F	1610,00	A2
250	0,62	0,549	DIN-links	328602F	1610,00	A2
250	0,62	0,549	DIN-rechts	328612F	1610,00	A2
300	0,62	0,549	DIN-links	328603F	1610,00	A2
300	0,62	0,549	DIN-rechts	328613F	1610,00	A2

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

240 mm	0,23 m²	0,184 m²	DIN-links	328521F
240 mm	0,23 m²	0,184 m²	DIN-rechts	328531F
250 mm	0,23 m²	0,184 m²	DIN-links	328522F
250 mm	0,23 m²	0,184 m²	DIN-rechts	328532F
300 mm	0,23 m²	0,184 m²	DIN-links	328523F
300 mm	0,23 m²	0,184 m²	DIN-rechts	328533F

240 mm	0,22 m²	0,179 m²	DIN-links	328541F
240 mm	0,22 m²	0,179 m²	DIN-rechts	328551F
250 mm	0,22 m²	0,179 m²	DIN-links	328542F
250 mm	0,22 m²	0,179 m²	DIN-rechts	328552F
300 mm	0,22 m²	0,179 m²	DIN-links	328543F
300 mm	0,22 m²	0,179 m²	DIN-rechts	328553F

240 mm	0,32 m²	0,271 m²	DIN-links	328561F
240 mm	0,32 m²	0,271 m²	DIN-rechts	328571F
250 mm	0,32 m²	0,271 m²	DIN-links	328562F
250 mm	0,32 m²	0,271 m²	DIN-rechts	328572F
300 mm	0,32 m²	0,271 m²	DIN-links	328563F
300 mm	0,32 m²	0,271 m²	DIN-rechts	328573F

240 mm	0,42 m²	0,364 m²	DIN-links	328581F
240 mm	0,42 m²	0,364 m²	DIN-rechts	328591F
250 mm	0,42 m²	0,364 m²	DIN-links	328582F
250 mm	0,42 m²	0,364 m²	DIN-rechts	328592F
300 mm	0,42 m²	0,364 m²	DIN-links	328583F
300 mm	0,42 m²	0,364 m²	DIN-rechts	328593F

240 mm	0,62 m²	0,549 m²	DIN-links	328601F
240 mm	0,62 m²	0,549 m²	DIN-rechts	328611F
250 mm	0,62 m²	0,549 m²	DIN-links	328602F
250 mm	0,62 m²	0,549 m²	DIN-rechts	328612F
300 mm	0,62 m²	0,549 m²	DIN-links	328603F
300 mm	0,62 m²	0,549 m²	DIN-rechts	328613F
