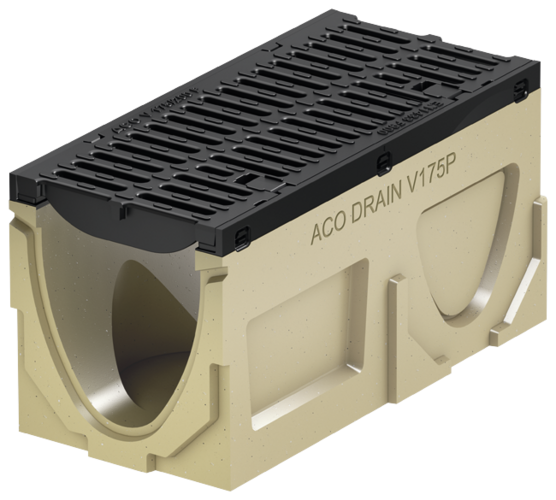

ACO DRAIN® PowerDrain - Rinnen ohne Sohlengefälle, 500 mm
Produktvorteile
- Mit allgemeiner bauaufsichtlicher Zulassung (abZ) Z‑74.4‑78 für die Verwendung in LAU-Anlagen
- Mit selbsthemmender Sicherheitsarretierung Powerlock
- Mit ACO DRAIN® Sicherheitsfalz (SF)
- Mit V-Querschnitt
- Mit austauschbarer integrierter Dämpfung
- Rinnenkörper aus Polymerbeton
Produktinformationen
- Rinnensystem gemäß DIN EN 1433/DIN 19580
- Nennweite 175 mm
- Klassen A 15 – F 9001)
- Mit Kantenschutz 8 mm aus Gusseisen EN-GJS, KTL-beschichtet
- Mit Stegrost aus Gusseisen EN-GJS, KTL-beschichtet
- Einlaufquerschnitt: 671 cm2/m
- Schlitzweite 12 mm
- Für Rohranschlüsse in LAU-Anlagen ist gemäß abZ ausschließlich die Ausführung mit eingegossenem Rohrstutzen zulässig
- Für die Ausführung mit eingegossenem PE-HD Rohrstutzen gilt Lieferzeit auf Anfrage
- Optional: Ausführung mit eingegossenem PP-Rohrstutzen
- Wahlweise mit ausschlagbarer Vorformung oder senkrechtem, flüssigkeitsdichtem Rohranschluss
- Bei der Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss wahlweise mit Lippenlabyrinthdichtung (LLD) aus NBR oder eingegossenem PE-HD Rohrstutzen SDR 17,6 speziell für die Verwendung gemäß abZ
- Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
- *) Rinnenkörper mit LLD-Rohranschluss haben eine 5 mm größere Bodensärke als die anschließbaren Rinnenkörper
- Beispiel: 5.0.2 passt zu Typ 5, 5.0, 5.1, 5.2
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 493,00
- Rabattgruppe: SZ
- Gewicht: 14,4 kg
Kombistirnwand
Passend für
- V 175/200 P 0.-20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz, KTL-beschichtet
- Baulänge 20 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 48,00
- Rabattgruppe: PD
- Gewicht: 3,5 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 175/200 P 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 102,00
- Rabattgruppe: PD
- Gewicht: 3,5 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 175/200 P 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 102,00
- Rabattgruppe: PD
- Gewicht: 4,5 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 175/200 P 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 102,00
- Rabattgruppe: PD
- Gewicht: 4,3 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 175/200 P 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 102,00
- Rabattgruppe: PD
- Gewicht: 5,6 kg
Adapter für Fließrichtungswechsel
Passend für
- V 175/200 P 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz, KTL-beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 79,00
- Rabattgruppe: PD
- Gewicht: 2,5 kg
Adapter für Fließrichtungswechsel
Passend für
- V 175/200 P 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz, KTL-beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 79,00
- Rabattgruppe: PD
- Gewicht: 2,6 kg
Adapter für Fließrichtungswechsel
Passend für
- V 175/200 P 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz, KTL-beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 79,00
- Rabattgruppe: PD
- Gewicht: 2,8 kg
Adapter für Fließrichtungswechsel
Passend für
- V 175/200 P 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz, KTL-beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 79,00
- Rabattgruppe: PD
- Gewicht: 3 kg
Übergangsstück
Passend für
- Sohlensprung 25 mm
Beschreibung
- Zur Überbrückung von Höhendifferenzen, bei Verlegung im Stufengefälle
- Artikel 12600: Zum Beispiel von 0.0. auf 5.0
- Artikel 12601: Zum Beispiel von 0.0 auf 10.0
- Aus Polymerbeton
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 35,00
- Rabattgruppe: PD
- Gewicht: 0,2 kg
Übergangsstück
Passend für
- Sohlensprung 50 mm
Beschreibung
- Zur Überbrückung von Höhendifferenzen, bei Verlegung im Stufengefälle
- Artikel 12600: Zum Beispiel von 0.0. auf 5.0
- Artikel 12601: Zum Beispiel von 0.0 auf 10.0
- Aus Polymerbeton
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 36,25
- Rabattgruppe: PD
- Gewicht: 0,6 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 175/200 P 10.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 372,00
- Rabattgruppe: PD
- Gewicht: 9,3 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 175/200 P 20.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Gusseisen EN-GJS, KTL-beschichtet
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 372,00
- Rabattgruppe: PD
- Gewicht: 10,6 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 441,00
- Rabattgruppe: SZ
- Gewicht: 13,1 kg
Dichtstoff Eurolastic TC 30 S
Passend für
- Rinnensystem Multiline
- Rinnensystem PowerDrain
- Rinnensystem Monoblock
Beschreibung
- Zum dauerelastischen Abdichten des Sicherheitsfalzes (SF)
- Polysulfid, zwei Komponenten
- 450 ml Kartusche
- Verbrauchsangaben siehe Seite 283
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 61,50
- Rabattgruppe: SZ
- Gewicht: 1 kg
Primer
Passend für
- Rinnensystem Multiline
- Rinnensystem PowerDrain
- Rinnensystem Monoblock
Beschreibung
- Geprüft im System mit Eurolastic TC 30 G und Eurolastic TC 30 S.
- 1 Liter Gebinde
- Verbrauchsangaben siehe Seite @@@
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 123,00
- Rabattgruppe: SZ
- Gewicht: 1,1 kg
Verarbeitungsset
Passend für
- In Kombination mit Dichtstoff und Primer zum dauerelastischen Abdichten des Sicherheitsfalzes (SF)
Beschreibung
- 3-teilig, bestehend aus Industriepistole, Mischständer und Kartuschenrührer
- Wiederverwendbar
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 593,00
- Rabattgruppe: SZ
- Gewicht: 3,5 kg
Polyesterklebemasse
Passend für
- Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
- Für bauseitiges Verkleben
- 0,5 kg Gebinde
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 44,75
- Rabattgruppe: H1
- Gewicht: 0,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
- Rabattgruppe: SZ
- Gewicht: 0,3 kg
