Die Schwerlastrinne, die Entwässerung und Retention kombiniert

Auf versiegelten Großflächen kann es bei Starkregen schnell zu sehr hohen Abflussmengen von mehreren hundert Litern pro Sekunde führen. Das ACO Qmax Schlitzrinnensystem wurde speziell für die Entwässerung und Retention/ Zwischenspeicherung von diesen Flächen mit Verkehrsbelastung bis zur Klasse F 900 entwickelt. Die Qmax 150 - 350 ist für den Schwerlastverkehr geeignet. Für große Wassermengen findet die Qmax 550 - 900 ihren Einsatz. Vorteil ist das geringe Gewicht bei besonders robuster Konstruktion. So hält die patentierte ACO Qmax Schlitzrinne auch hohen Belastungen stand und überzeugt mit einfachem Handling und Verlegen auf der Baustelle. Die Qmax Entwässerungsrinne ist ein idealer Baustein in der ACO Systemkette für ein modernes Regenwassermanagement.

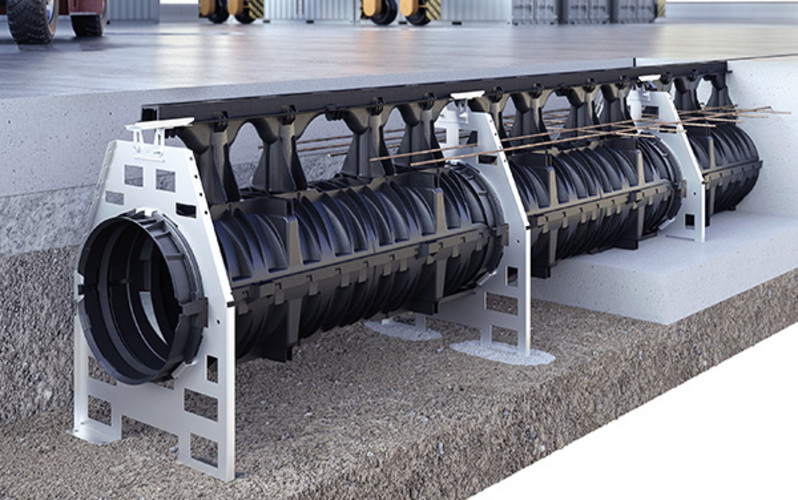

Neu - die ACO Qmax Neo

Die Qmax Familie wird um die neue Qmax Neo in der Nennweite 300 bis Klasse F 900 ergänzt. Die leichten 1-Meter-Rinnenelemente mit Dichtung lassen sich einfach ohne schweres Hebegerät verarbeiten.

Weitere Informationen


Produktinfomationen Qmax NEO

Belastungsklassen: A 15 - F 900 gemäß DIN EN 1433

Nennweite: 300

Material: Kunststoff-Systemelemente aus PP, einem recycelten Kunststoff

Produktinformationen Qmax

Belastungsklassen: A 15 - F 900 gemäß DIN EN 1433

Nennweiten: 150, 225, 300, 350, 365/550, 465/700, 600/900

Material: Kunststoff-Systemelemente aus MDPE, einem recycelten Kunststoff

Anwendungsbereiche

  • große versiegelte Flächen
  • Zwischenspeicherung/ Regenentlastung
  • Logistikflächen
  • Hafen- und Industrieflächen
  • Flugbetriebsflächen

Schwerlastrinne Qmax

geeignet für den Schwerverkehr

robust
  • kleine Angriffsfläche durch schmale befahrene Gusskante
  • optimierter Bewehrungsverlauf über den Rinnenverlauf hinweg
sicher
  • keine losen oder verschraubten Bauteile
  • Bauwerkschutz durch integrierte Dichtungen
  • flüssigkeitsdichter monolithischer PE-Rinnenkörper
wirtschaftlich
  • leichte 2-Meter-Rinnenelemente für einen effizienten Einbau
  • durchgängige bituminöse Oberfläche möglich
  • Handling ohne schweres Hebegerät

Schwerlast-/Retentionsrinne Qmax

Handling großer Wassermengen

zukunftsweisend
  • sichere und schnelle Entwässerung großer Flächen
  • Zwischenspeicherung großer Wassermengen bei Starkregen
  • hydraulische Leistungsfähigkeit bis Nennweite 900
effizient
  • 3 in 1: Entwässerung, Retention und Regenwasserkanal in einem Bauteil
  • Realisierung langer Haltungslängen ohne Abschlag
  • Verzicht auf parallel verlaufenden Regenwasserkanal und demnach stark reduzierter Rohrleitungsbedarf

ACO DRAIN® Qmax Neo ist die neue effiziente Variante in der Qmax Familie. Sie unterscheidet sich in Bezug auf Material (Polypropylen anstelle von Polyethylen) sowie im Herstellungs- und Transportverfahren und bietet ein modulares System im Unterschied zur monolithischen Qmax. Die Hauptanwendung liegt jedoch nach wie vor in Bereichen mit höchster Belastung, wie große versiegelte Flächen, Logistik, Industrie- und Flugbetriebsflächen. Hier punktet die Qmax Neo insbesondere durch die schmalen befahrenen Aufsätze und demnach die minimale Angriffsfläche. Aufgrund der Kombination mit der bestehenden Qmax Familie (Nennweite 150-900) kann das System die hydraulischen Anforderungen auf die effektivste Weise erfüllen und eine sichere sowie effiziente Entwässerung gewährleisten.

Composite Aufsätze

Die neuen Composite Aufsätze sind die ideale Ergänzung zur Qmax Neo. Der hochfeste, glasfaserverstärkte Aufsatz hält höchsten Belastungen stand, ist korrosions- sowie UV-betändig und zeichnet sich insbesondere durch seine clevere Verschraubung aus. Die Zarge wird hier durch eine Verschraubung horizontal und vertikal geführt, was zu einer optimalen Ausrichtung des später sichtbaren Rinnenstranges führt.


Leichter Einbau

Geringes Bauteilgewicht und einfache Montage ermöglichen eine schnelle Installation ohne zusätzliches Hebegeräte.

Anwendung

Die Konstruktion ermöglicht durch die minimale Angriffsfläche eine zuverlässige und robuste Lösung auch in Bereichen mit höchsten Belastungen. In Kombination mit dem Q-Road Aufsatz lassen sich darüber hinaus durchgängige Asphaltflächen herstellen.

Oberflächengestaltung

Die schmale Schlitzöffnung ermöglicht eine diskrete Entwässerung bis zu den höchsten Klassen – einschließlich F 900. Unterschiedliche Aufsätze runden das Programm ab und bieten für sämtliche Oberflächen und Anwendungen die ideale Auswahl.

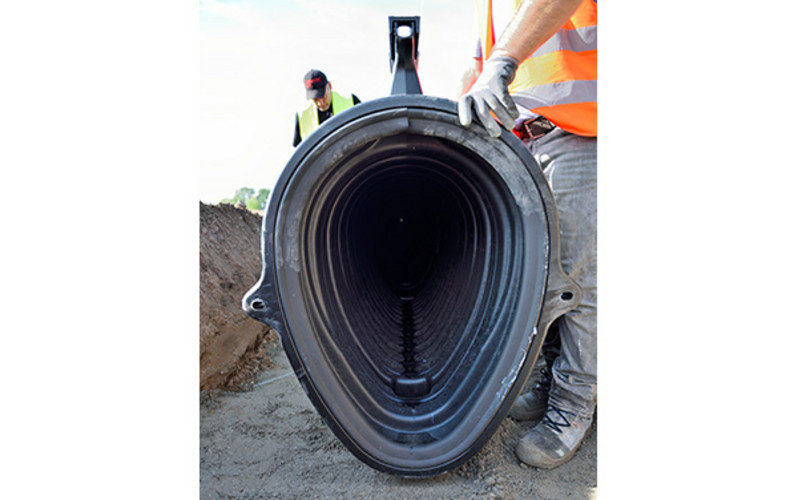

Qmax - die Schwerlast- und Retetionsrinne

Qmax - die Schwerlast- und Retetionsrinne

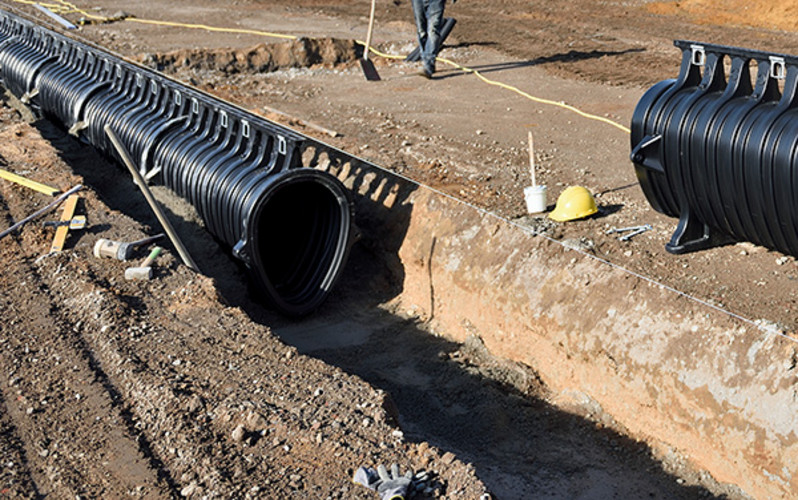

Einbau der Retentionsrinne

Einbau der Retentionsrinne

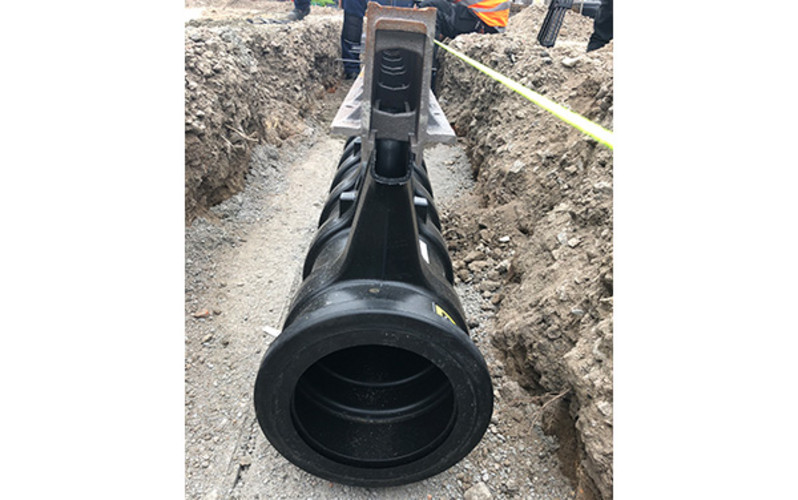

Einbau der Schwerlastrinne

Einbau der Schwerlastrinne
