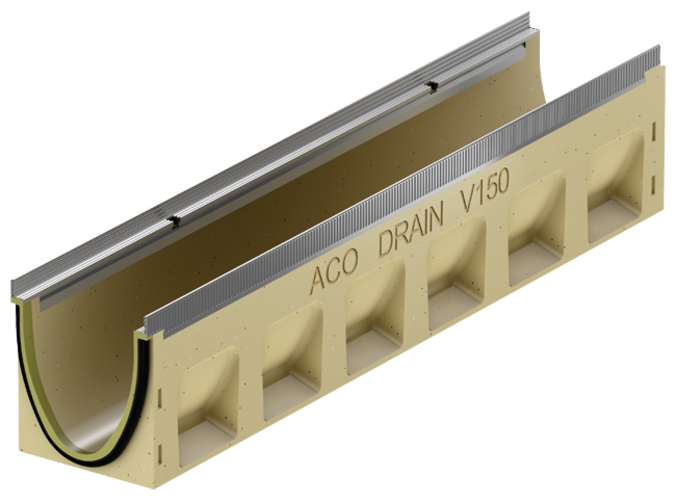

Rinnenkoerper Ohne Sohlengefaelle 1000 Mm 335458

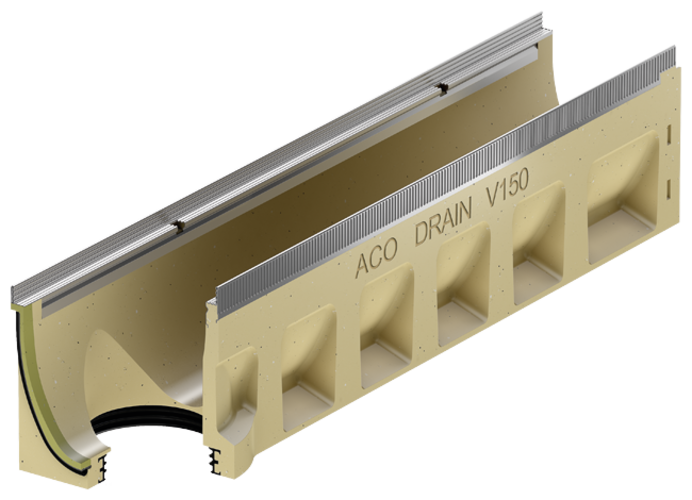

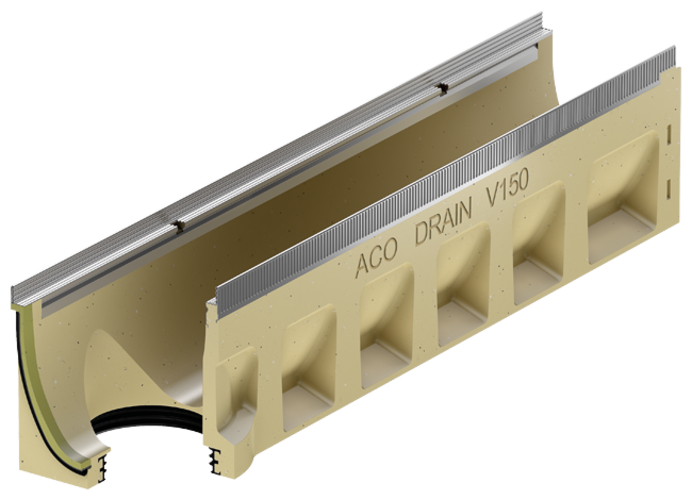

Rinnenkoerper Ohne Sohlengefaelle 1000 Mm 386017
Rinnenkoerper Ohne Sohlengefaelle 1000 Mm 345178

ACO DRAIN® Multiline Seal in - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Für den Grundwasserschutz
  • Für den Bauwerksschutz
  • Für ein kontrolliertes Regenwassermanagement
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Robuster Rinnenkörper
  • Mit schraubloser Rostarretierung Drainlock

Produktinformationen

  • Rinnensystem gemäß DIN EN 1433 / DIN 19580
  • Nennweite 150 mm
  • Klassen A 15 – E 6001)
  • Wahlweise in den Kantenschutzausführungen Stahl verzinkt oder Edelstahl
  • Wahlweise mit oder ohne senkrechtem, wasserdichtem Rohranschluss
  • Ausführung mit senkrechtem, wasserdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 0.0 - 0.0.2 - 0.1 - 0.2
  • *) Rinnenkörper mit LLD-Rohranschluss haben eine 10 mm größere Bodenstärke als die anschließbaren Rinnenkörper
    • Beispiel: 5.0.2 passt zu Typ 5, 5.0, 5.1

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10001852100.028,8133330120,25ML
2355.031,9133340120,25ML
26010.033,5133350120,25ML
31020.037,8133370120,25ML
10001852200.0.230,8133334143,00ML
2455.0.232,6133344143,00ML
27010.0.234,6133354143,00ML
32020.0.239,8133374143,00ML

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10001852100.030,2133430262,00ML
2355.033,3133440262,00ML
26010.034,9133450262,00ML
31020.039,2133470262,00ML
10001852200.0.232,2133434276,50ML
2455.0.234,0133444276,50ML
27010.0.236,0133454276,50ML
32020.0.241,2133474276,50ML
ACO Drain Abdeckroste – NW 150

ACO Drainlock Roste, NW 150, Klasse B 125

ACO Drainlock Roste, NW 150, Klasse C 250

ACO Drainlock Roste, NW 150, Klasse C 250

ACO Schlitzrahmen, NW 150, Klasse C 250

ACO Schlitzrahmen, NW 150, Klasse C 250

ACO Drainlock Roste, NW 150, Klasse D 400

ACO Drainlock Roste, NW 150, Klasse D 400

ACO Schlitzrahmen, NW 150, Klasse D 400

ACO Schlitzrahmen, NW 150, Klasse D 400

ACO Drainlock Roste, NW 150, Klasse E 600

ACO Drainlock Roste, NW 150, Klasse E 600

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, C 250
Beschreibung
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 25,25
  • Rabattgruppe: ML
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg
Artikel-Nr.
446432

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, D 400
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 37,75
  • Rabattgruppe: ML
  • Gewicht: 0,2 kg
Artikel-Nr.
446433

Kombistirnwand

Passend für
  • V 150 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 25 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,00
  • Rabattgruppe: ML
  • Gewicht: 3,2 kg
Artikel-Nr.
133385

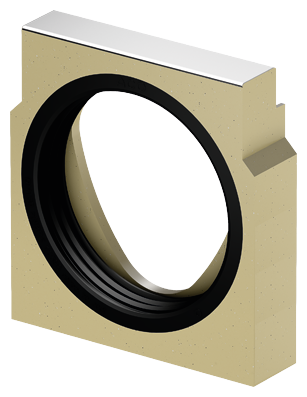

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,00
  • Rabattgruppe: ML
  • Gewicht: 2,5 kg
Artikel-Nr.
133386

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,00
  • Rabattgruppe: ML
  • Gewicht: 2,9 kg
Artikel-Nr.
133387

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,00
  • Rabattgruppe: ML
  • Gewicht: 3,2 kg
Artikel-Nr.
133388

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 71,00
  • Rabattgruppe: ML
  • Gewicht: 4,2 kg
Artikel-Nr.
133389

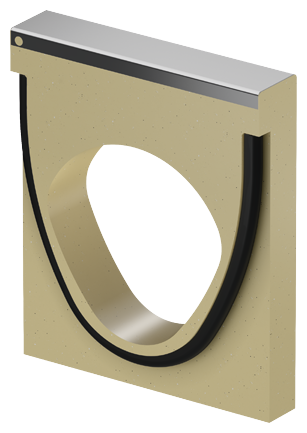

Adapter für Fließrichtungswechsel

Passend für
  • V 150 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 97,25
  • Rabattgruppe: ML
  • Gewicht: 2,2 kg
Artikel-Nr.
133338

Adapter für Fließrichtungswechsel

Passend für
  • V 150 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 97,25
  • Rabattgruppe: ML
  • Gewicht: 2,3 kg
Artikel-Nr.
133348

Adapter für Fließrichtungswechsel

Passend für
  • V 150 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 97,25
  • Rabattgruppe: ML
  • Gewicht: 2,4 kg
Artikel-Nr.
133358

Adapter für Fließrichtungswechsel

Passend für
  • V 150 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 97,25
  • Rabattgruppe: ML
  • Gewicht: 2,9 kg
Artikel-Nr.
133378

Kombistirnwand

Passend für
  • V 150 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 25 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 135,25
  • Rabattgruppe: ML
  • Gewicht: 3,2 kg
Artikel-Nr.
133485

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 135,25
  • Rabattgruppe: ML
  • Gewicht: 2,5 kg
Artikel-Nr.
133486

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 135,25
  • Rabattgruppe: ML
  • Gewicht: 2,9 kg
Artikel-Nr.
133487

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 135,25
  • Rabattgruppe: ML
  • Gewicht: 0,2 kg
Artikel-Nr.
133488

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 135,25
  • Rabattgruppe: ML
  • Gewicht: 4,2 kg
Artikel-Nr.
133489

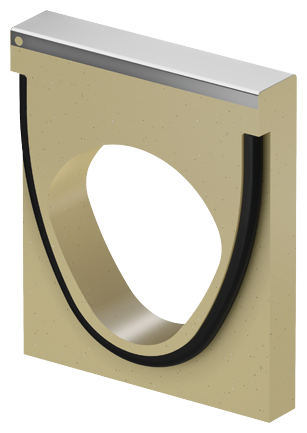

Adapter für Fließrichtungswechsel

Passend für
  • V 150 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 184,00
  • Rabattgruppe: ML
  • Gewicht: 2,2 kg
Artikel-Nr.
133438

Adapter für Fließrichtungswechsel

Passend für
  • V 150 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 184,00
  • Rabattgruppe: ML
  • Gewicht: 2,3 kg
Artikel-Nr.
133448

Adapter für Fließrichtungswechsel

Passend für
  • V 150 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 184,00
  • Rabattgruppe: ML
  • Gewicht: 2,4 kg
Artikel-Nr.
133458

Adapter für Fließrichtungswechsel

Passend für
  • V 150 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 184,00
  • Rabattgruppe: ML
  • Gewicht: 2,9 kg
Artikel-Nr.
133478

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 7,20
  • Rabattgruppe: ML
  • Gewicht: 0,1 kg
Artikel-Nr.
132495

Geruchsverschluss

Passend für
  • Multiline Seal in
    • DN/OD 160
Beschreibung
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 112,00
  • Rabattgruppe: ML
  • Edelstahl (V2A)
  • DN/OD 160
  • Gewicht: 0,7 kg
Artikel-Nr.
133399

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 931,00
  • Rabattgruppe: SZ
  • Gewicht: 5 kg
Artikel-Nr.
01043

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 441,00
  • Rabattgruppe: SZ
  • Gewicht: 13,1 kg
Artikel-Nr.
7034.10.12

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 493,00
  • Rabattgruppe: SZ
  • Gewicht: 14,4 kg
Artikel-Nr.
7036.10.12

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Die Abflussleistung wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z-19.53-2439
  • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg
  • Rabattgruppe: 1
Artikel-Nr.
7034.20.02

Polyesterklebemasse

Passend für
  • Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
  • Für bauseitiges Verkleben
  • 0,5 kg Gebinde
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 47,25
  • Rabattgruppe: H1
  • Gewicht: 0,9 kg
Artikel-Nr.
02163

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 29,25
  • Rabattgruppe: SZ
  • Gewicht: 0,3 kg
Artikel-Nr.
3000679

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 30,00
  • Rabattgruppe: SZ
  • Gewicht: 0,2 kg
Artikel-Nr.
01367

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Preis 01.01.2025 in € (zzgl. Umsatzsteuer): 16,00
  • Rabattgruppe: ML
  • Gewicht: 0,5 kg
Artikel-Nr.
445947
