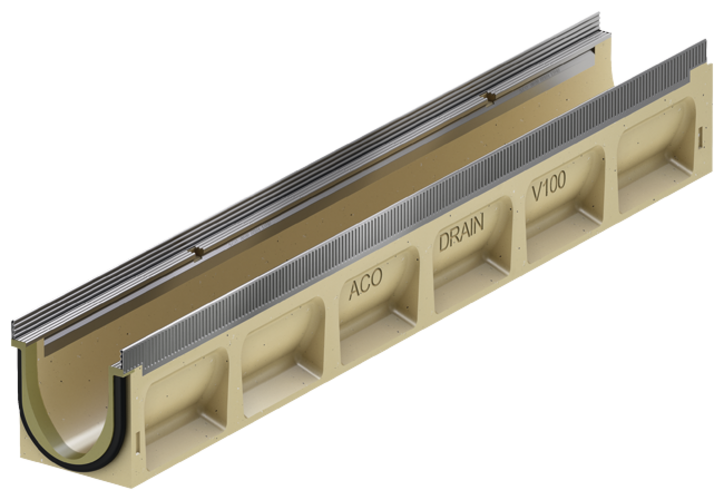

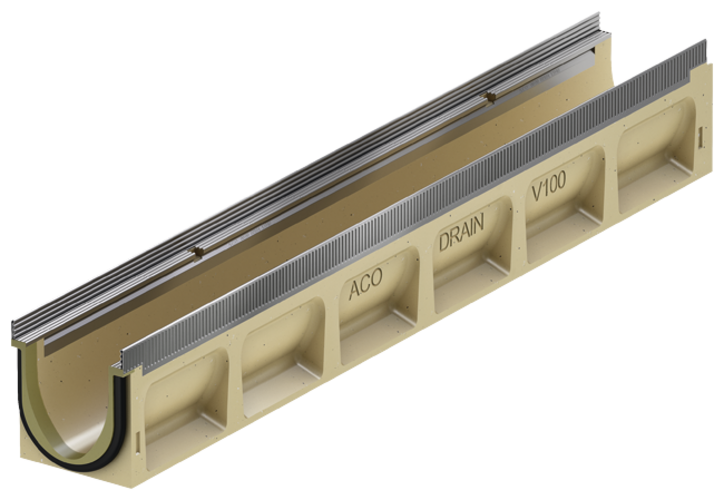

ACO DRAIN® Multiline Seal in - Rinnen mit Sohlengefälle, 1000 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Für den Grundwasserschutz
- Für den Bauwerksschutz
- Für ein kontrolliertes Regenwassermanagement
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Robuster Rinnenkörper
- Mit schraubloser Rostarretierung Drainlock
Produktinformationen
- Rinnensystem gemäß DIN EN 1433 / DIN 19580
- Nennweite 100 mm
- Klassen A 15 – E 6001)
- Wahlweise in den Kantenschutzausführungen Stahl verzinkt oder Edelstahl
- Zur Verlegung mit integriertem Sohlengefälle 0,5 %
- Typ 1-10 für bis zu 10 m Stranglänge
- Alle Gefällerinnen sind an den Einlaufkasten anschließbar
- Kombinationsmöglichkeiten für den Rinnenkörper:
- Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
- Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Weitere Revit Versionen finden Sie unter: BIM.
Ausführung Kantenschutz: Stahl verzinkt
Ausführung Kantenschutz: Edelstahl
ACO Drain Roste, NW 100, Klasse A 15
ACO Drain Roste, NW 100, Klasse B 125
ACO Drain Roste, NW 100, Klasse C 250
ACO Schlitzrahmen, NW 100, Klasse C 250
ACO Drain Roste, NW 100, Klasse D 400
ACO Schlitzrahmen, NW 100, Klasse D 400
ACO Drain Roste, NW 100, Klasse E 600

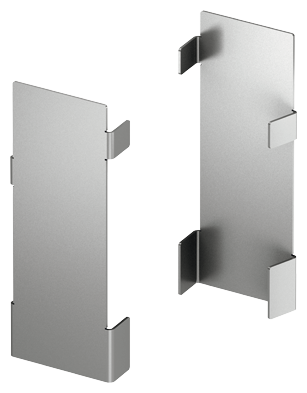

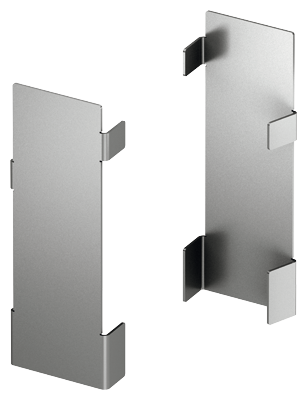

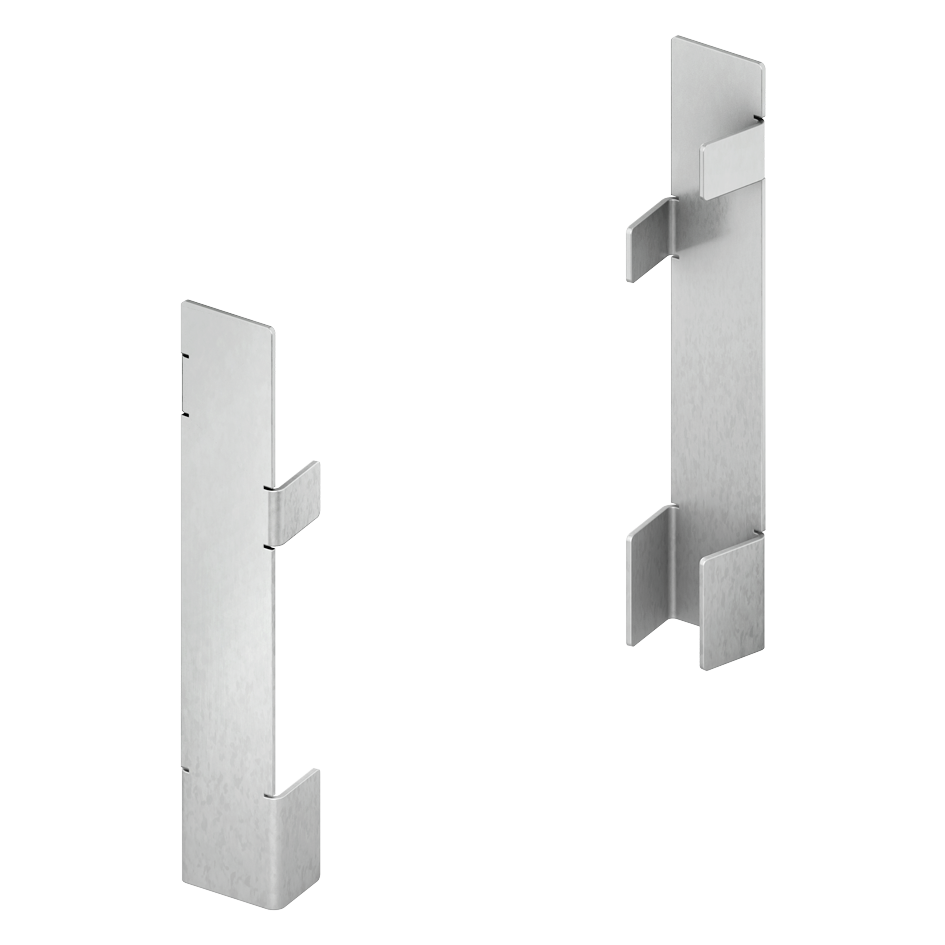

Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen, C 250
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 24,40
- Rabattgruppe: ML
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Gewicht: 0,1 kg

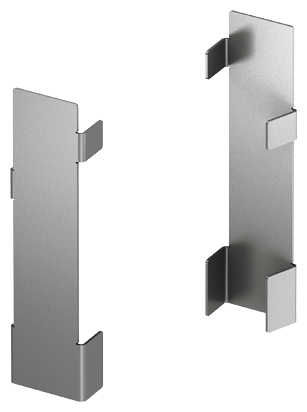

Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen, D 400
Beschreibung
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 36,75
- Rabattgruppe: ML
- Gewicht: 0,2 kg
Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen Double, C 250
Beschreibung
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 30,50
- Rabattgruppe: ML
- Gewicht: 0,1 kg

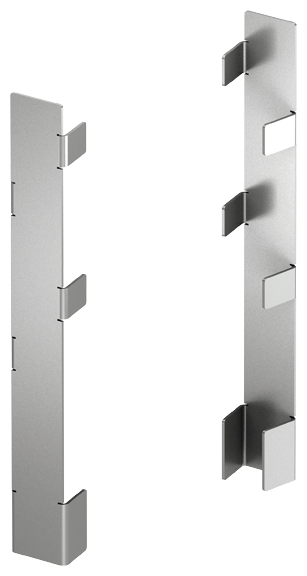

Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen Triple, C 250
Beschreibung
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 30,50
- Rabattgruppe: ML
- Gewicht: 0,1 kg
Endkappe für Schlitzrahmen
Passend für
- Schlitzrahmen Strip, C 250
Beschreibung
- Zum Abdecken der seitlichen Öffnungen
- Rostfreier Stahl
- 2 Stück
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 30,50
- Rabattgruppe: ML
- Gewicht: 0,1 kg

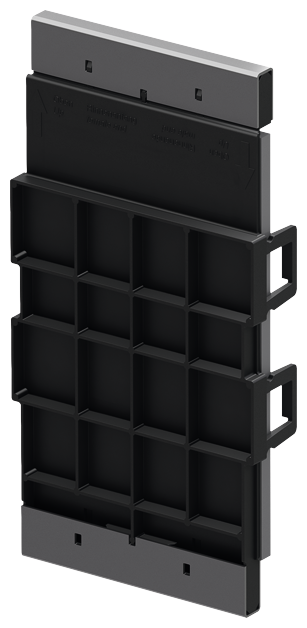

Kombistirnwand
Passend für
- Multiline Seal in / Multiline NX
- V 100 S 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Kunststoff (ABS)
- Mit Kantenschutz Stahl verzinkt
- Baulänge 14 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 28,75
- Rabattgruppe: ML
- Gewicht: 0,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 85,23 €
- Rabattgruppe: STWAN

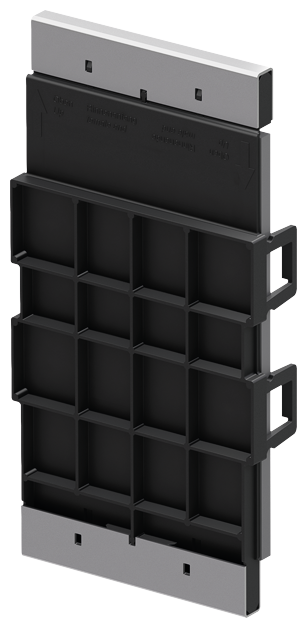

Kombistirnwand
Passend für
- V 100 E 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Kunststoff (ABS)
- Mit Kantenschutz Edelstahl
- Baulänge 14 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 57,50
- Rabattgruppe: ML
- Gewicht: 0,4 kg

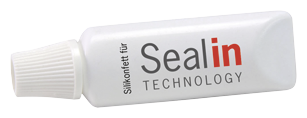

Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 7,00
- Rabattgruppe: ML
- Gewicht: 0,1 kg

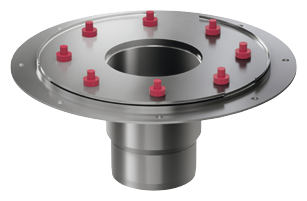

Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 883,00
- Rabattgruppe: SZ
- Gewicht: 5 kg

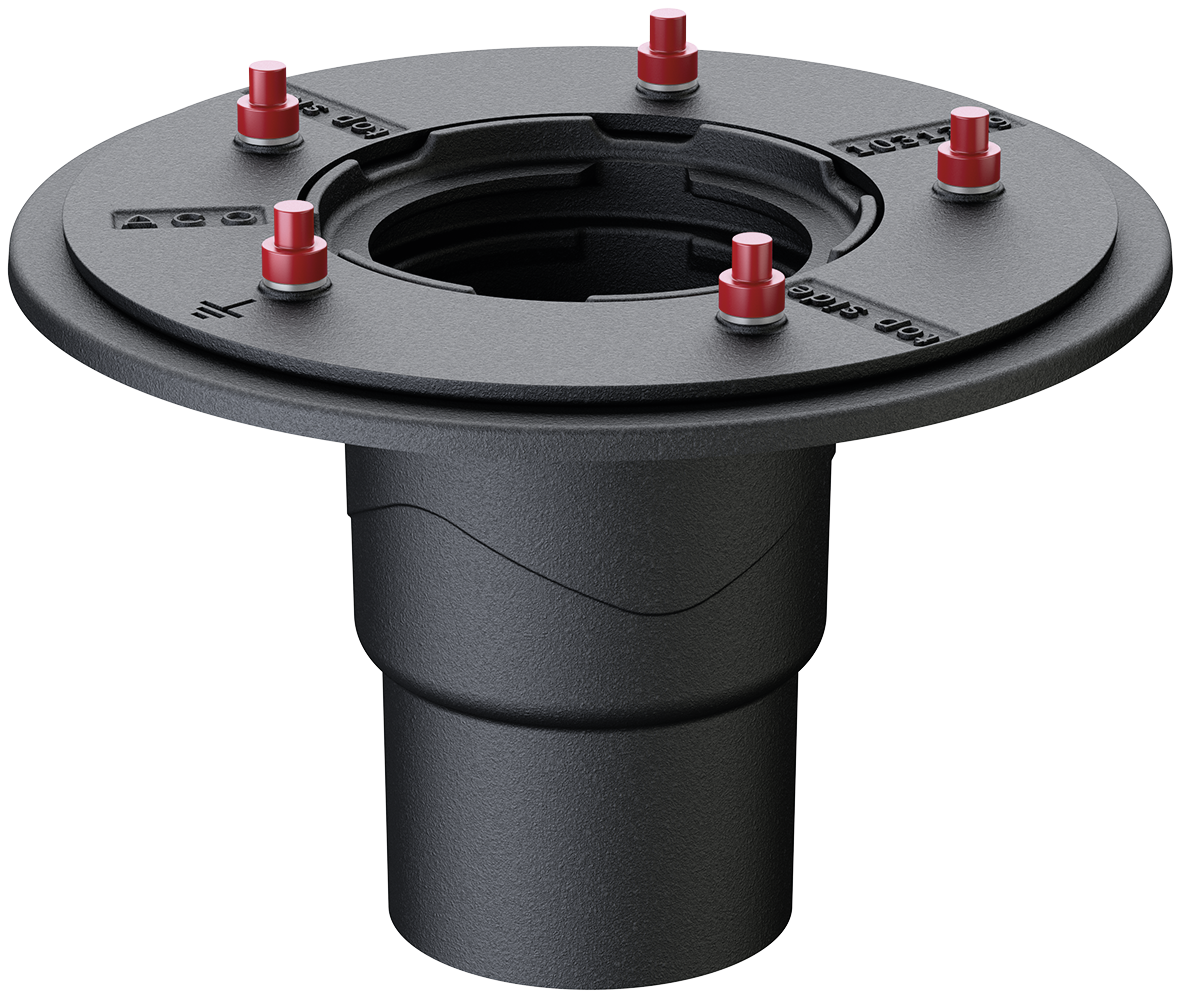

Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 441,00
- Rabattgruppe: SZ
- Gewicht: 13,1 kg

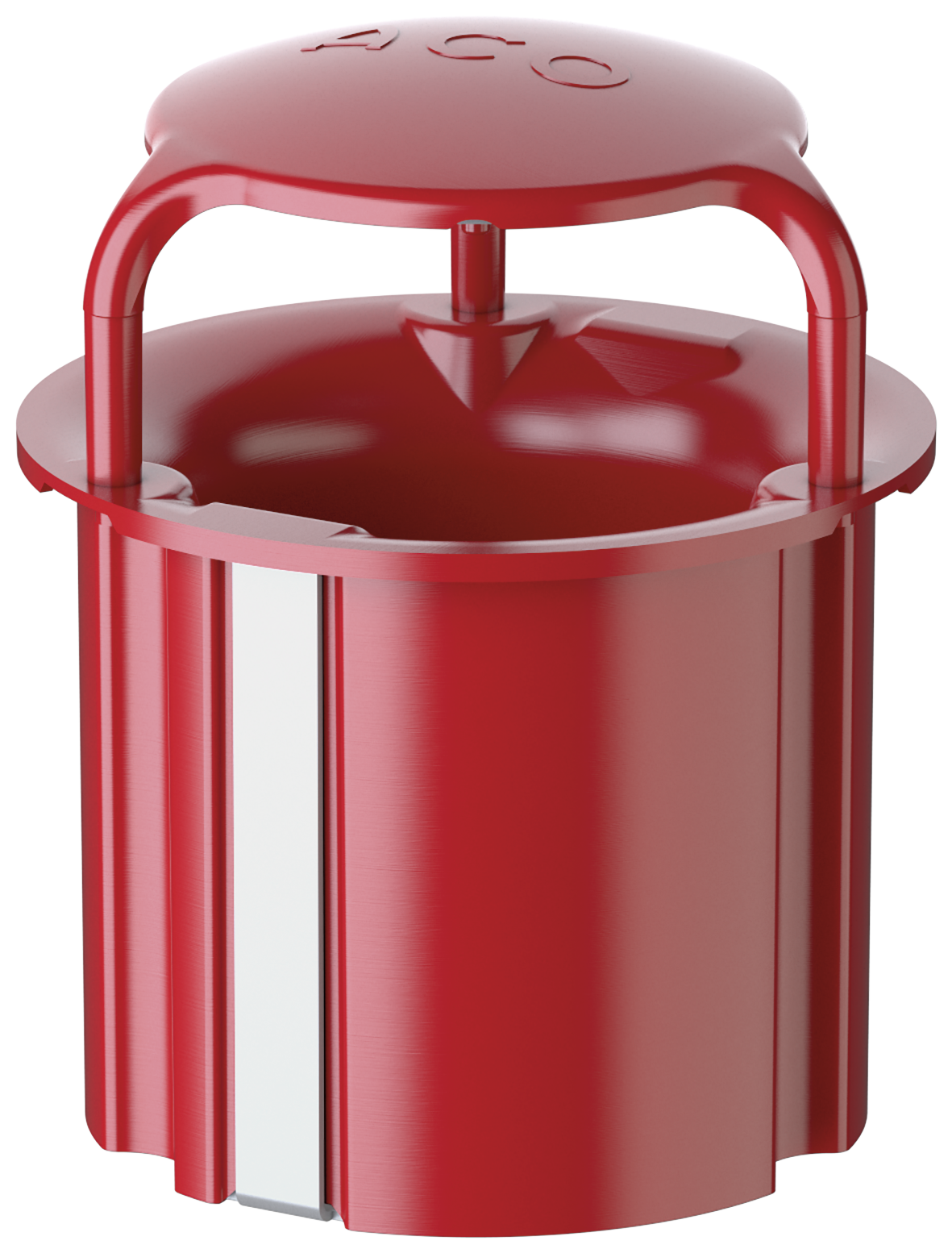

Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Die Abflussleistung wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg
- Rabattgruppe: 1

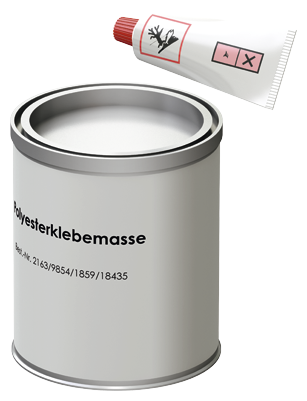

Polyesterklebemasse
Passend für
- Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
- Für bauseitiges Verkleben
- 0,5 kg Gebinde
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 44,75
- Rabattgruppe: H1
- Gewicht: 0,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
- Rabattgruppe: SZ
- Gewicht: 0,3 kg

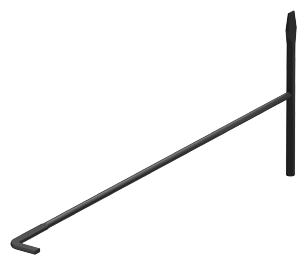

Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 28,25
- Rabattgruppe: SZ
- Gewicht: 0,2 kg

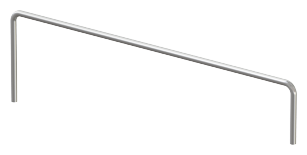

Rosthaken für Revisionsöffnung
Passend für
- Schlitzrahmen mit Revisionsöffnung
Beschreibung
- Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
- Stahl verzinkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 15,30
- Rabattgruppe: ML
- Gewicht: 0,5 kg

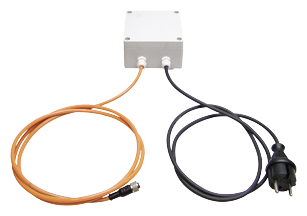

Trafo Eyeleds
Passend für
- Eyeleds
Beschreibung
- Mit Stromzufuhr
- Mit 3,5 m Sekundärkabel (orange)
- Mit 1,2 m Netzkabel (schwarz)
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 189,00
- Rabattgruppe: ML
- Gewicht: 0,5 kg

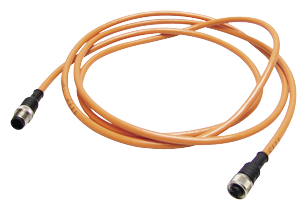

Verlängerungskabel Eyeleds
Passend für
- Eyeleds
- Länge: 5 Meter
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 66,50
- Rabattgruppe: ML
- Gewicht: 0,2 kg

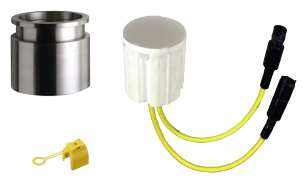

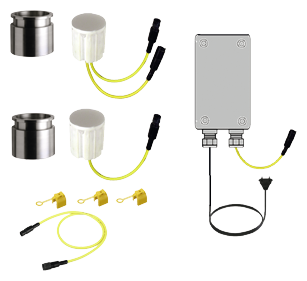

Basisset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe weiß
Beschreibung
- Trafo
- Durchgangs- und Endpunkt
- 1 x Verbindungskabel 650 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1220,00
- Rabattgruppe: ML
- Gewicht: 3 kg
Basisset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe blau
Beschreibung
- Trafo
- Durchgangs- und Endpunkt
- 1 x Verbindungskabel 650 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1220,00
- Rabattgruppe: ML
- Gewicht: 3 kg

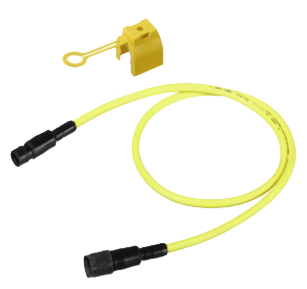

Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 0,65 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 116,00
- Rabattgruppe: ML
- Gewicht: 0,2 kg
Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 2 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 119,00
- Rabattgruppe: ML
- Gewicht: 0,7 kg
Kabel Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Länge: 5 Meter
Beschreibung
- Zur Überbrückung von Leerrosten
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 134,00
- Rabattgruppe: ML
- Gewicht: 1,7 kg
Erweiterungsset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe weiß
Beschreibung
- Lichtpunkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 425,00
- Rabattgruppe: ML
- Gewicht: 1,1 kg
Erweiterungsset Lichtpunkt
Passend für
- Stegrost für Lichtpunkt
- Lichtfarbe blau
Beschreibung
- Lichtpunkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 425,00
- Rabattgruppe: ML
- Gewicht: 1,1 kg
