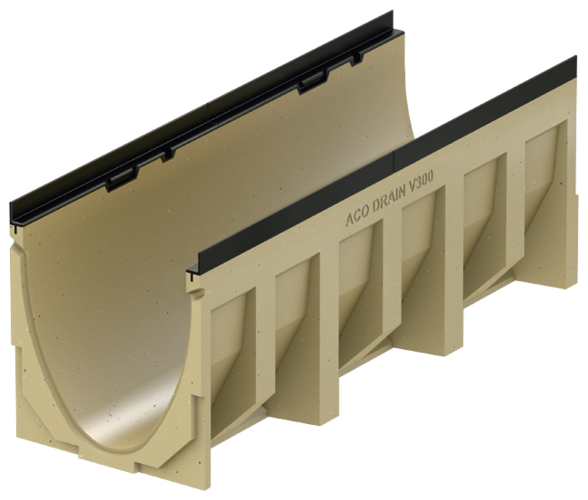

ACO DRAIN® Multiline - Rinnen ohne Sohlengefälle, 1000 mm
Produktvorteile
- Mit ACO DRAIN® Sicherheitsfalz (SF)
- Mit schraubloser Arretierung Drainlock
- Mit V-Querschnitt
- Rinnenkörper aus Polymerbeton
Produktinformationen
- Rinnensystem gemäß DIN EN 1433/DIN 19580
- Nennweite 300 mm
- Klassen A 15 – E 6001)
- Wahlweise in den Kantenschutzausführungen Stahl verzinkt, Edelstahl oder Gusseisen EN-GJS
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss
- Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
- Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
- 0.0 – 0.0.2 – 0.1 – 0.2
- *) Rinnenkörper mit LLD-Rohranschluss haben eine 10 mm größere Bodenstärke als die anschließenden Rinnenkörper
- Beispiel: Typ 5.0.2 passt zu Typ 5, 5.0, 5.1
Ausführung Kantenschutz: Gusseisen
ACO Drainlock Roste, NW 300, Klasse B 125
ACO Drainlock Roste, NW 300, Klasse C 250
ACO Drainlock Roste, NW 300, Klasse D 400
ACO Drainlock Roste, NW 300, Klasse E 600

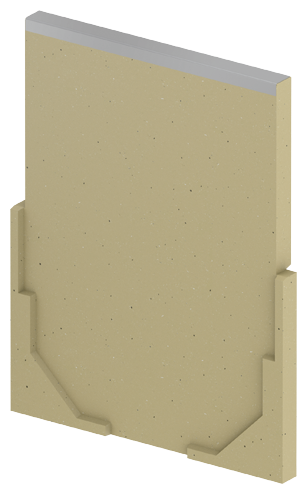

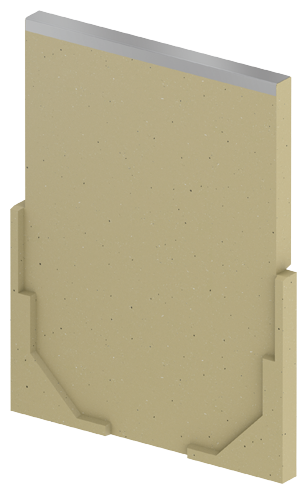

Kombistirnwand
Passend für
- V 300 S 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 30 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 60,00
- Rabattgruppe: ML
- Gewicht: 9,9 kg

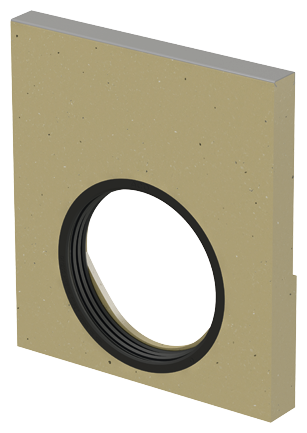

Stirnwand für Rinnenende (LLD)
Passend für
- V 300 S 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 124,50
- Rabattgruppe: ML
- Gewicht: 8,9 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 S 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 124,50
- Rabattgruppe: ML
- Gewicht: 9,3 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 S 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 124,50
- Rabattgruppe: ML
- Gewicht: 9,6 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 S 15.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 124,50
- Rabattgruppe: ML
- Gewicht: 10,4 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 S 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 124,50
- Rabattgruppe: ML
- Gewicht: 11,1 kg

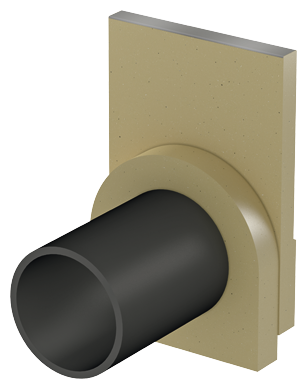

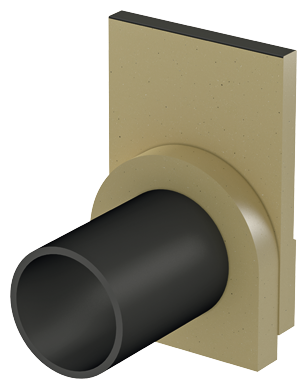

Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 S 10.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Stahl verzinkt
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 14,6 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 S 20.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Stahl verzinkt
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 16,1 kg

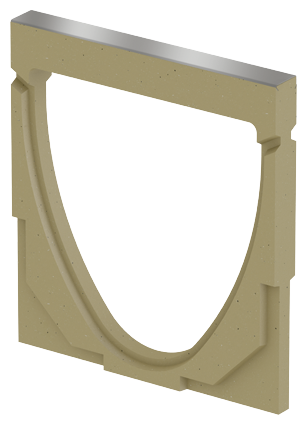

Adapter für Fließrichtungswechsel
Passend für
- V 300 S 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
- Rabattgruppe: ML
- Gewicht: 4,7 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 S 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
- Rabattgruppe: ML
- Gewicht: 4,9 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 S 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
- Rabattgruppe: ML
- Gewicht: 5,1 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 S 15.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
- Rabattgruppe: ML
- Gewicht: 5,5 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 S 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 77,00
- Rabattgruppe: ML
- Gewicht: 5,7 kg
Kombistirnwand
Passend für
- V 300 E 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 30 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 112,50
- Rabattgruppe: ML
- Gewicht: 10 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 E 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Edelstahl
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 204,00
- Rabattgruppe: ML
- Gewicht: 8,8 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 E 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Edelstahl
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 204,00
- Rabattgruppe: ML
- Gewicht: 9,3 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 E 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Edelstahl
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 204,00
- Rabattgruppe: ML
- Gewicht: 9,8 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 E 15.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Edelstahl
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 204,00
- Rabattgruppe: ML
- Gewicht: 10,4 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 E 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz Edelstahl
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 204,00
- Rabattgruppe: ML
- Gewicht: 11,1 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 E 10.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Edelstahl
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 14,8 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 E 20.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Edelstahl
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 16,1 kg

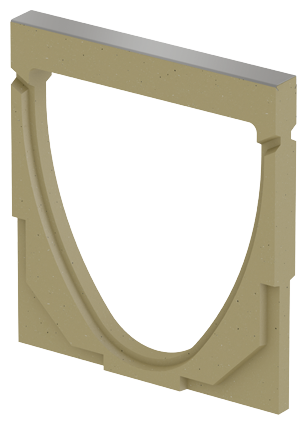

Adapter für Fließrichtungswechsel
Passend für
- V 300 E 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 141,00
- Rabattgruppe: ML
- Gewicht: 4,7 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 E 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 141,00
- Rabattgruppe: ML
- Gewicht: 4,9 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 E 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 141,00
- Rabattgruppe: ML
- Gewicht: 5,1 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 E 15.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 141,00
- Rabattgruppe: ML
- Gewicht: 5,5 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 E 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 141,00
- Rabattgruppe: ML
- Gewicht: 5,7 kg

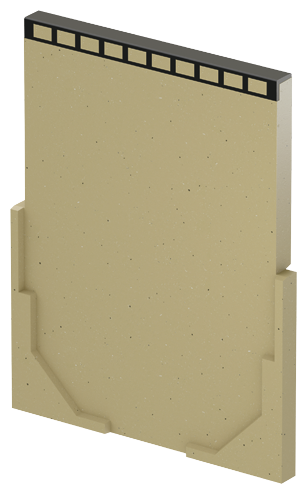

Kombistirnwand
Passend für
- V 300 G 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 79,00
- Rabattgruppe: PD
- Gewicht: 10,3 kg

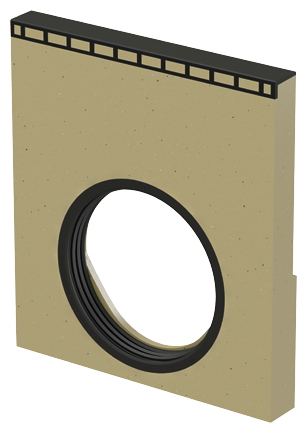

Stirnwand für Rinnenende (LLD)
Passend für
- V 300 G 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 160,00
- Rabattgruppe: PD
- Gewicht: 9,3 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 G 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 160,00
- Rabattgruppe: PD
- Gewicht: 9,8 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 G 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 160,00
- Rabattgruppe: PD
- Gewicht: 10,3 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 G 15.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 160,00
- Rabattgruppe: PD
- Gewicht: 10,9 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 300 G 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 160,00
- Rabattgruppe: PD
- Gewicht: 11,6 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 G 10.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Gusseisen EN-GJS
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 15,3 kg
Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 300 G 20.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Gusseisen EN-GJS
- Baulänge 100 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): Auf Anfrage
- Rabattgruppe:
- Gewicht: 16,6 kg

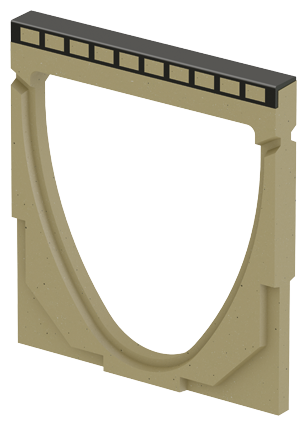

Adapter für Fließrichtungswechsel
Passend für
- V 300 G 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 94,50
- Rabattgruppe: PD
- Gewicht: 5,2 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 G 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 94,50
- Rabattgruppe: PD
- Gewicht: 5,4 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 G 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 94,50
- Rabattgruppe: PD
- Gewicht: 5,6 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 G 15.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 94,50
- Rabattgruppe: PD
- Gewicht: 6 kg
Adapter für Fließrichtungswechsel
Passend für
- V 300 G 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge: 40 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 94,50
- Rabattgruppe: PD
- Gewicht: 6,2 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 441,00
- Rabattgruppe: SZ
- Gewicht: 13,1 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Die Abflussleistung wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg
- Rabattgruppe: 1
Polyesterklebemasse
Passend für
- Zum Verkleben von Polymerbeton- und NEXITE®-Fertigteilen
Beschreibung
- Für bauseitiges Verkleben
- 0,5 kg Gebinde
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 44,75
- Rabattgruppe: H1
- Gewicht: 0,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
- Rabattgruppe: SZ
- Gewicht: 0,3 kg
