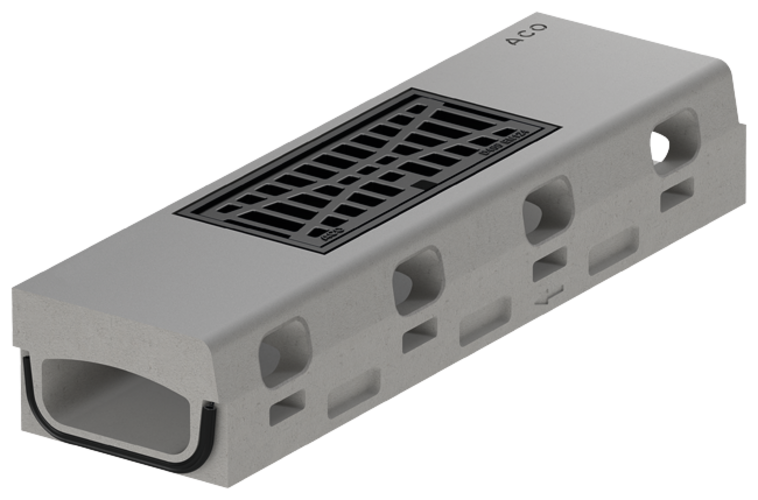

Revisionselement, 1000 mm
Produktvorteile
- Werkstoff: Polymerbeton
- Monolithische Bauweise ohne Klebefuge, grau durchgefärbt
- Mit integrierter Dichtung
- Schraubhülsen für nachträgliche Rückverankerung in der Brückenkappe
Produktinformationen
- Rinnensystem gemäß DIN EN 1433
- Nennweite 200 mm
- Klassen A 15 – D 400
- Bordhöhe 75 mm
- OPA 55 mm
- Mit seitlichen Einläufen (OPA-Öffnungen) für den Einbau von offenporigem Asphalt geeignet
- Erläuterung:
- Typ links: Position Dichtung auf der Auslaufseite links (siehe Rendering)
- Typ rechts: Position Dichtung auf der Auslaufseite rechts (nicht dargestellt)
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Weitere Revit Versionen finden Sie unter: BIM.

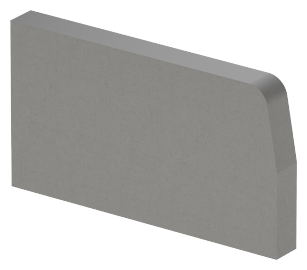

Stirnwand
Passend für
- KD 200-75 OPA
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 95,50
- Rabattgruppe: KD
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Baulänge 30 mm
- Gewicht: 3,2 kg
Doppelrohrstutzen UT
Passend für
- Ablauf DN/OD 160
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 130,00
- Rabattgruppe: KD
- Unterteil (2-teilig, 1/2)
- DN/OD 160
- Aus Edelstahl (V2A)
- Gewicht: 2 kg
Doppelrohrstutzen OT
Passend für
- Ablauf DN/OD 160
Beschreibung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 130,00
- Rabattgruppe: KD
- Oberteil (2-teilig, 2/2)
- DN/OD 160
- Aus Edelstahl (V2A)
- Gewicht: 1,5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 493,00
- Rabattgruppe: SZ
- Gewicht: 14,4 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 27,75
- Rabattgruppe: SZ
- Gewicht: 0,3 kg
