Anspruchsvolle Linienentwässerung leicht gemacht

Das extrem leichte Entwässerungssystem ACO DRAIN® XtraDrain wurde für Anwendungen bis Klasse C 250 nach DIN EN 1433 konzipiert. Leichtes Handling verbunden mit höchster Qualität zeichnet die ACO DRAIN® XtraDrain aus. Technische Details, wie z. B. das bewährte V-Profil oder die Hexagonalstruktur der Seitenwände, erfüllen sämtliche Anforderungen an eine zeitgemäße Entwässerungsrinne. Die Nut- und Federverbindung am Rinnenanfang und -ende ermöglicht einen einfachen und komfortablen Einbau.

Belastungsklassen: A 15 bis C 250 gemäß DIN EN 1433

Nennweiten: 100, 150, 200

Material: Kunststoff (PP) Rinnenkörper mit Kunststoff-, Stahlzarge

  • Geh- / Radwege
  • Öffentliche Wege und Plätze
  • Pkw-Parkplätze
  • Freiflächen an Geschäftsgebäuden
  • Bahnhofsvorplätze und Bahnsteige

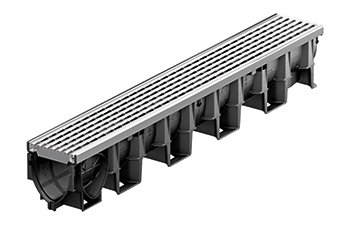

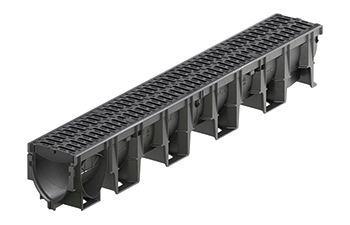

Das Rinnensystem im Detail


V-Profil für hohe Fließgeschwindigkeit und optimierte Selbstreinigung

Nut- und Federverbindung am Rinnenanfang und -ende, rastet deutlich hörbar ein

Seitliche Vorformung für Eck-, T- und Kreuzverbindungen

Hexagonalstruktur der Seitenwand, die Stabilität in allen Einbausituationen gewährleistet

Schnittführung zum Sägen von 0,5 m Stücken

Markierung Oberkante Betonrückenstütze in den Verankerungstaschen

Anwendungen


Komfort auf ganzer Linie – die Entwässerung und Gestaltung von Freiflächen ist mit der ACO XtraDrain noch leichter geworden. Der hochwertige Kunststoff verbindet extrem niedriges Gewicht mit hoher Stabilität. Für einen sicheren Stand der Rinnenkörper sorgt die Hexagonalstruktur der Seitenwand.
Praktisch ist die Teilbarkeit der 1-Meter-Elemente: Trennt man die ACO XtraDrain an der vorgezeichneten Schnittführung, ist sie auch als 0,5-m-Element einsetzbar.

Repräsentative Gebäudehüllen benötigen eine ansprechende Fassadenentwässerung. Der extrem leichte Rinnenkörper der XtraDrain kann auf alle benötigten Passlängen zugeschnitten werden. Auch Ecklösungen lassen sich mit der Fassadenrinne stilvoll umsetzen. Zubehörteile runden das Produktsortiment ab und ermöglichen einen einfachen und fachgerechten Einbau des gesamten Systems.

Zusammen mit einem Schlitzrahmenaufsatz aus Edelstahl oder Stahl verzinkt ermöglicht die Entwässerungsrinne XtraDrain eine unauffällige Linienentwässerung mit Stil. Anspruchsvolle Pflasterflächen behalten ihr eigenes Gestaltungsbild, die Flächen werden diskret und sicher entwässert. Revisionsöffnungen ermöglichen den Zugang zum Rinnenunterteil und gewährleisten die einfache Reinigung und Wartung mit Niederdruck- und Hochdruckspülung. Bei einem fachgerechten Einbau stehen Schlitzrahmen bis zur Belastungsklasse C 250 mit seitlichem Schlitz und D 400 mit mittigem Schlitz zur Verfügung. Lieferbare lichte Weiten: 10,15 und 20 cm.
