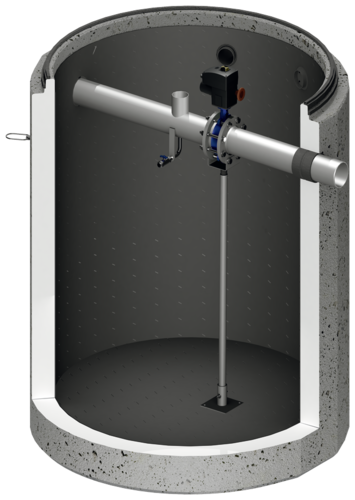

Protector-D mit Inliner
Produktvorteile
- Mit Inliner, langlebige Innenauskleidung aus PE-HD
Produktinformationen
- Sicherheitsauffangbecken mit Inliner und Absperrarmatur
- Aus Stahlbeton
- Becken in Fertigbauweise
- Im Auffangbereich fugenlos mit typengeprüfter Statik
- Innenverrohrung aus PE-HD, mit Überlauf und Entleervorrichtung
- Lastmodell E4 nach DIN 19901
- Absperrklappe mit Klappenscheibe aus Edelstahl/halarbeschichtet und Dichtmanschette aus FPM
- Elektrischer Drehantrieb 230 V/50 Hz, Schutzart IP 67. Schaltraumheizung, Thermoschalter in der Wicklung mit Handrad für manuelle Notbetätigung
- Schließzeit ca. 6 Sekunden
- Mit elektrischer Rückmeldemöglichkeit für Klappenstellung (offen/geschlossen)
- Folgende Komponenten oder Zubehörteile sind separat zu bestellen (Montage bauseits):
- Abdeckplatte mit Schachtabdeckung (Aufbau 1 oder Aufbau 2)
- Stellungsschalter
- Alarmanlage für Sammelraumüberwachung
- Schacht- und Ausgleichsringe zum Erreichen der gewünschten Zulauftiefe

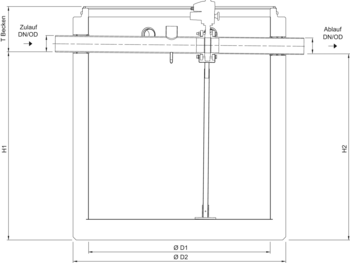

| Artikel-Nr. | Abmessungen | Shop | |||||
|---|---|---|---|---|---|---|---|
| H1 | H2 | D1 | D2 | TBecken | Tmax | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| 722366 | 1455 | 1435 | 1200 | 1475 | 420 | 5550 | |
| 722367 | 1640 | 1620 | 1500 | 1820 | 370 | 5550 | |
| 722368 | 1810 | 1790 | 1750 | 2050 | 435 | 5550 | |
| 722369 | 1805 | 1785 | 2200 | 2500 | 385 | 5550 | |
| 722370 | 2145 | 2125 | 2700 | 3000 | 810 | 5550 | |
Aufbau 1 als Abdeckplatte
Aufbau 2 als Übergangsplatte mit Abdeckplatte
Auflagering nach/ähnlich DIN 4034 (Position 1)
Procurat Alarmanlagen
Stellungsschalter
Passend für
- Protector-D
- Flowshut-C
Beschreibung
- Automatisches und manuell-elektrisches Öffnen und Schließen der Absperrklappe
- Im Kunststoffgehäuse mit Klarsichttür
- Abmessungen: 200 x 300 x 170 mm
- Schutzart: IP65
- Netzanbindung 230 V/50 Hz
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1560,00
- Rabattgruppe: HS
- Gewicht: 5 kg
