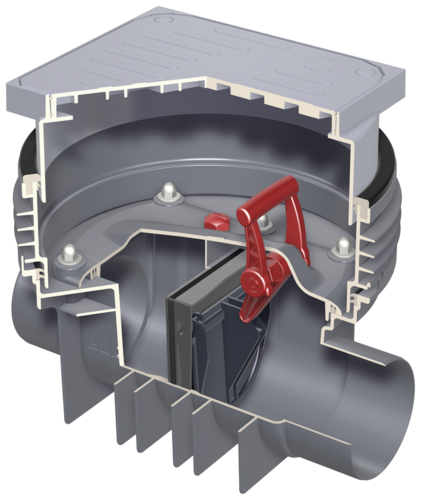

Einfachrückstauverschlüsse Triplex-K-1 mit Schachtssystem
Produktvorteile
- Nur 12 mm Gefällesprung
- Nur 71 cm Montageöffnung ohne Gegengefälle
- Optimal für den Sanierungsfall
- Kamerabefahrbar
- Wahlweise mit höhenverstellbarem Abdichtungsflansch für WU-Beton
Produktinformationen
- Aus Kunststoff
- Zum Einbau in die Bodenplatte
- Typ 1 geprüft gemäß DIN EN 13564
- Für Regenwasser
- Mit 1 selbsttätig schließenden Rückstauklappe
- Selbsttätiger Verschluss (kombiniert mit Notverschluss)
- Mit großer Reinigungs- und Wartungsöffnung
- Höhenverstellbares und drehbares Aufsatzstück
- Tagwasserdichte Wendeplatte für Fliesen- oder Kunststoffabdeckung
- Belastungsklasse K 3
- Anschlussrohre werkseitig als Spitzenden ausgebildet
- Nachrüstbar zu Typ 2 sowie Typ 3F gemäß DIN EN 13564
Infobox
Hinweis: Ist eine spätere Nachrüstung zum Vollautomaten (Quatrix-K) geplant, ist das Maß Hmin: 460 mm zu berücksichtigen.
Hinweis: Das Maß zwischen 405 – 426 mm wird durch Ablängen des Aufsatzstücks erreicht.
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
- Rabattgruppe: 12
Schmierfett
Passend für
- Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel
Umrüstsatz
Passend für
- Reinigungsrohre Triplex‑K
- Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
- Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
- Umrüstung auf Rückstauverschluss Quatrix-K, Typ 3F gemäß DIN EN 13564
Umrüstsatz
Passend für
- Reinigungsrohre Triplex‑K
- Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
Beschreibung
- Umrüstung auf Rückstauverschluss Triplex-K‑2, Typ 2 gemäß DIN EN 13564
Rückstauverschlussklappe
Passend für
- Rückstauautomaten Quatrix‑K
- Einfachrückstauverschlüsse Triplex‑K‑0 Typ 0
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
- Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
- Mit Einschiebeteil
Verriegelungsdeckel
Passend für
- Rückstauautomaten Quatrix‑K
- Einfachrückstauverschlüsse Triplex‑K‑1 Typ 1
- Doppelrückstauverschlüsse Triplex‑K‑2 Typ 2
Beschreibung
- Mit Dichtungsgummi
Deckel
Passend für
- Rückstauautomaten Quatrix‑K
- Reinigungsrohre Triplex‑K
- Einfachrückstauverschlüsse Triplex‑K-O Typ 0
Beschreibung
- Mit Dichtungsgummi
Verlängerungsstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Mit Lippendichtung
- Stufenweise Erhöhung um je 116 mm
- Beim Quatrix-K max. 1x Verlängerungsstück montieren
- Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
- Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
- Gewicht: 3,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
- Rabattgruppe: 7
Abdichtungsflansch
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Für den Einbau in WU-Beton
- Maximaler Grundwasserstand: 2 m
- Gewicht: 4,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
- Rabattgruppe: 7
Aufsatzstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
- Gewicht: 2,6 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 69,96 €
- Rabattgruppe: 7
Abdeckwendeplatte
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
- Gewicht: 1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
- Rabattgruppe: 7
Prüftrichter
Passend für
- ACO Rückstauverschlüsse
Beschreibung
- Zur Wartung für alle Nennweiten
- Gewicht: 0,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 17,38 €
- Rabattgruppe: 7
