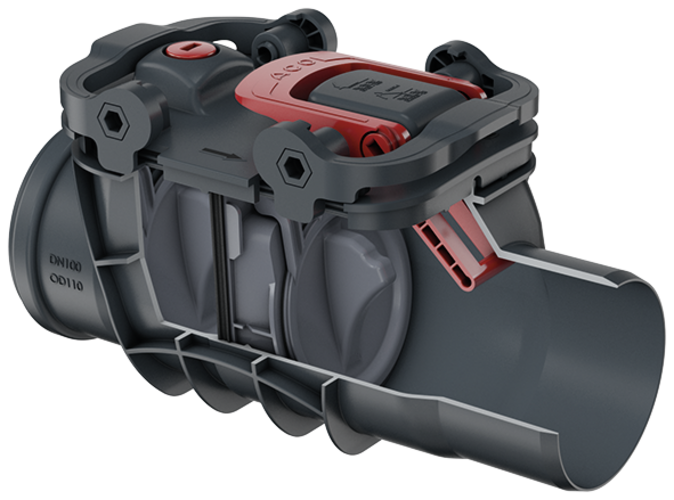

Doppelrückstauverschlüsse Triplex Typ 2 – für freiliegende Rohrleitungen

Produktvorteile

  • Kompakte Größe
  • Werkzeuglose Wartung
  • Schnellverschluss/-verschlüsse für Deckelverriegelung
  • Erstmalig für Triplex DN 50/DN 70:
    • "Dichtigkeitsprüfung vor Ort" nach DIN EN 13564 möglich
    • Nur 6 mm Gefällesprung
  • Triplex DN 100 – DN 150:
    • Große Reinigungs- und Wartungsöffnung
    • Ab 8 mm Gefällesprung
    • Kamerabefahrbar

Produktinformationen

  • Aus Kunststoff
  • Typ 2 geprüft nach DIN EN 13564
  • Für fäkalienfreies Abwasser (Grauwasser) und Regenwassernutzungsanlagen
  • Mit zwei selbsttätig schließenden Rückstauklappen, davon eine als handverriegelbarer Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung sowie Prüftrichter

Infobox

  • Machen Sie Ihren Keller rückstausicher: Wir helfen Ihnen bei der Auswahl des richtigen Rückstauschutzsystems:
EinbauBeschreibungNennweiteGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Merken
[kg]
Zum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Fäkalienhaltiges Abwasser (Schwarzwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 500,42105.20.00Auf Anfrage
DN 700,72107.20.00Auf Anfrage
DN 1001,72110.20.00Auf Anfrage
DN 1252,92125.20.00Auf Anfrage
DN 1503,02150.20.00Auf Anfrage
EinbauBeschreibungNennweiteGewichtArtikel-Nr.
Zum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Fäkalienhaltiges Abwasser (Schwarzwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 500,4 kg2105.20.00
DN 700,7 kg2107.20.00
DN 1001,7 kg2110.20.00
DN 1252,9 kg2125.20.00
DN 1503,0 kg2150.20.00

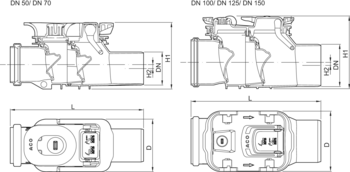

Maßzeichnung
NennweiteAbmessungen
DLH1H2
[mm][mm][mm][mm]
DN 50802011016
DN 701082561326
DN 1001573371898
DN 12521440324110
DN 15021445724110
ACO Service

ACO Service

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
  • DN 100
Beschreibung
  • Mit Notverschluss
  • Gewicht: 0,6 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.11

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Mit Notverschluss
  • Gewicht: 1,1 kg
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.11

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 0,6 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.00.11

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 1,1 kg
  • Rabattgruppe: 7
Artikel-Nr.
2150.00.11

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,2 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.15

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,3 kg
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.15

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 100
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,1 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.12

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 125/DN 150
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,2 kg
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.12

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.13

Verschlussschraube

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Für alle Nennweiten
  • Gewicht: 0,1 kg
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.14
