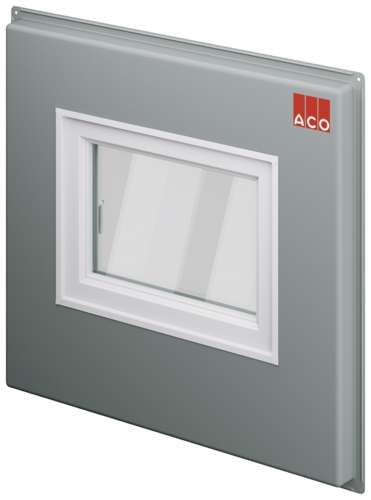

ACO Therm® Block mit integriertem hochwasserdichten* Dreh-Kippflügel

Produktvorteile

Fenster in der Dämmebene
Optimaler Isothermenverlauf
Wärmebrückenfreie Lichtschachtmontage
Umlaufender Abdichtungsflansch
Fertige Oberfläche
Verputzen und Streichen im Lichtschacht entfällt
Wärmeleitwert Dämmstoff 0,025 W/(mK)
Reduzierung der Gefahr von Schimmelbildung
Optimal für die Sanierung
Luftdicht eingeschäumte Zarge

Produktinformationen

Montierbare Lichtschächte
- 1000 x 600 x 400 mm
- 1000 x 1000 x 400 mm
- 1000 x 1000 x 600 mm
- 1000 x 1300 x 400 mm
- 1000 x 1300 x 600 mm
- 1250 x 1000 x 400 mm
- 1250 x 1300 x 600 mm
Therm Block DWD darf nicht unbehandelt im Sockelbereich liegen. Ggf. kürzen oder überdämmen.

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen		Zargengröße	Benötigte Rohbauöffnung	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Breite	Höhe	Breite x Höhe	Breite x Höhe
[mm]	[mm]	[mm]	[mm]

1500	1400	800 x 600	810 x 610	DIN-rechts	375337	1630,00	D1
		1000 x 500	1010 x 460	DIN-rechts	375338	1675,00	D1
		1000 x 625	1010 x 635	DIN-rechts	375339	1700,00	D1
		1000 x 750	1010 x 760	DIN-rechts	375340	1710,00	D1
	1700	800 x 600	810 x 610	DIN-rechts	375345	1675,00	D1
		1000 x 500	1010 x 460	DIN-rechts	375346	1710,00	D1
		1000 x 625	1010 x 635	DIN-rechts	375347	1750,00	D1
		1000 x 750	1010 x 760	DIN-rechts	375348	1755,00	D1
		1000 x 1000	1010 x 1010	DIN-rechts	375349	1865,00	D1
	1400	800 x 600	810 x 610	DIN-links	375341	1630,00	D1
		1000 x 500	1010 x 460	DIN-links	375342	1675,00	D1
		1000 x 625	1010 x 635	DIN-links	375343	1700,00	D1
		1000 x 750	1010 x 760	DIN-links	375344	1710,00	D1
	1700	800 x 600	810 x 610	DIN-links	375350	1675,00	D1
		1000 x 500	1010 x 460	DIN-links	375351	1710,00	D1
		1000 x 625	1010 x 635	DIN-links	375352	1750,00	D1
		1000 x 750	1010 x 760	DIN-links	375353	1755,00	D1
		1000 x 1000	1010 x 1010	DIN-links	375354	1865,00	D1

1500	1400	800 x 600	810 x 610	DIN-rechts	315676	1695,00	D1
		1000 x 500	1010 x 460	DIN-rechts	375355	1685,00	D1
		1000 x 625	1010 x 635	DIN-rechts	315677	1770,00	D1
		1000 x 750	1010 x 760	DIN-rechts	315678	1780,00	D1
		1000 x 500	1010 x 460	DIN-rechts	375357	1725,00	D1
	1700	800 x 600	810 x 610	DIN-rechts	315680	1745,00	D1
		1000 x 625	1010 x 635	DIN-rechts	315681	1815,00	D1
		1000 x 750	1010 x 760	DIN-rechts	315682	1825,00	D1
		1000 x 1000	1010 x 1010	DIN-rechts	315683	1930,00	D1
	1400	800 x 600	810 x 610	DIN-links	315668	1695,00	D1
		1000 x 500	1010 x 460	DIN-links	375356	1685,00	D1
		1000 x 625	1010 x 635	DIN-links	315669	1770,00	D1
		1000 x 750	1010 x 760	DIN-links	315670	1780,00	D1
	1700	800 x 600	810 x 610	DIN-links	315672	1745,00	D1
		1000 x 500	1010 x 460	DIN-links	375358	1725,00	D1
		1000 x 625	1010 x 635	DIN-links	315673	1815,00	D1
		1000 x 750	1010 x 760	DIN-links	315674	1825,00	D1
		1000 x 1000	1010 x 1010	DIN-links	315675	1930,00	D1

Abmessungen		Zargengröße	Benötigte Rohbauöffnung	Anschlag	Artikel-Nr.	Shop
Breite	Höhe	Breite x Höhe	Breite x Höhe	Anschlag	Artikel-Nr.	Shop

1500 mm	1400 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-rechts	375337
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-rechts	375338
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-rechts	375339
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-rechts	375340
	1700 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-rechts	375345
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-rechts	375346
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-rechts	375347
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-rechts	375348
		1000 mm x 1000 mm	1010 mm x 1010 mm	DIN-rechts	375349
	1400 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-links	375341
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-links	375342
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-links	375343
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-links	375344
	1700 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-links	375350
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-links	375351
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-links	375352
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-links	375353
		1000 mm x 1000 mm	1010 mm x 1010 mm	DIN-links	375354

1500 mm	1400 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-rechts	315676
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-rechts	375355
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-rechts	315677
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-rechts	315678
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-rechts	375357
	1700 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-rechts	315680
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-rechts	315681
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-rechts	315682
		1000 mm x 1000 mm	1010 mm x 1010 mm	DIN-rechts	315683
	1400 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-links	315668
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-links	375356
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-links	315669
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-links	315670
	1700 mm	800 mm x 600 mm	810 mm x 610 mm	DIN-links	315672
		1000 mm x 500 mm	1010 mm x 460 mm	DIN-links	375358
		1000 mm x 625 mm	1010 mm x 635 mm	DIN-links	315673
		1000 mm x 750 mm	1010 mm x 760 mm	DIN-links	315674
		1000 mm x 1000 mm	1010 mm x 1010 mm	DIN-links	315675
