ACO Aufstockelemente für Kellerlichtschächte- individuell anpassbar

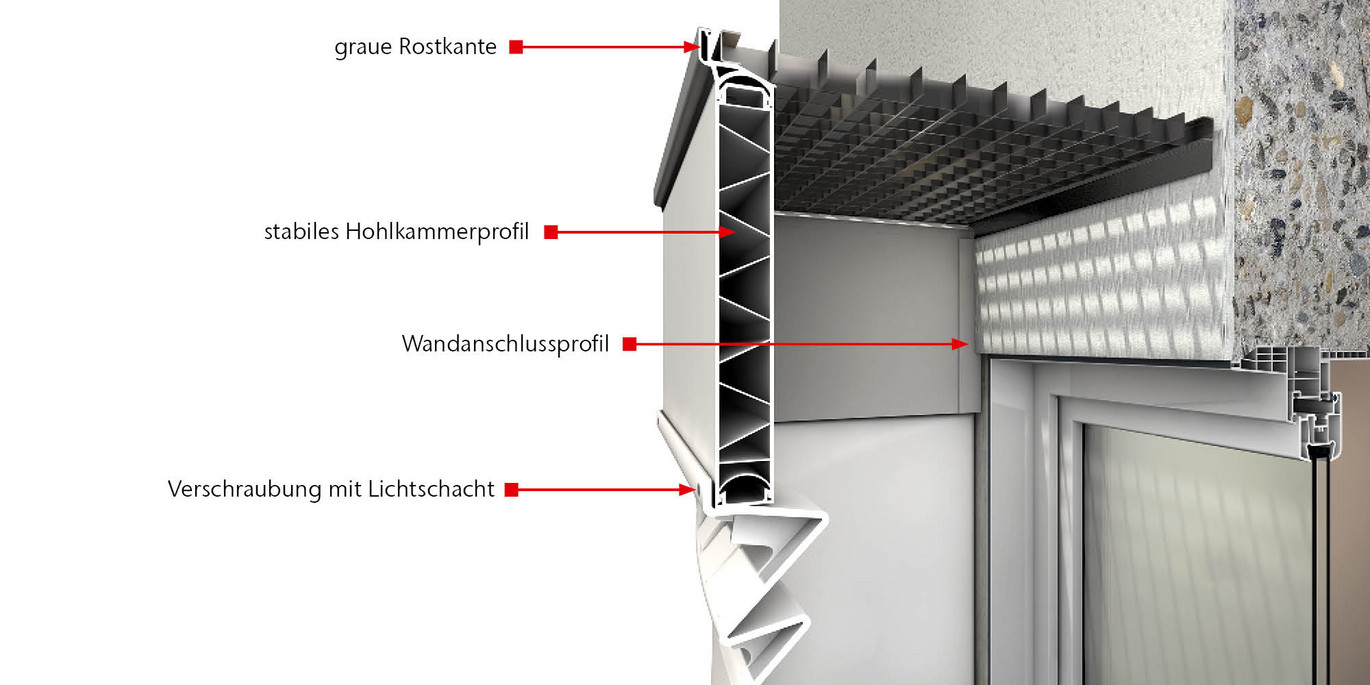

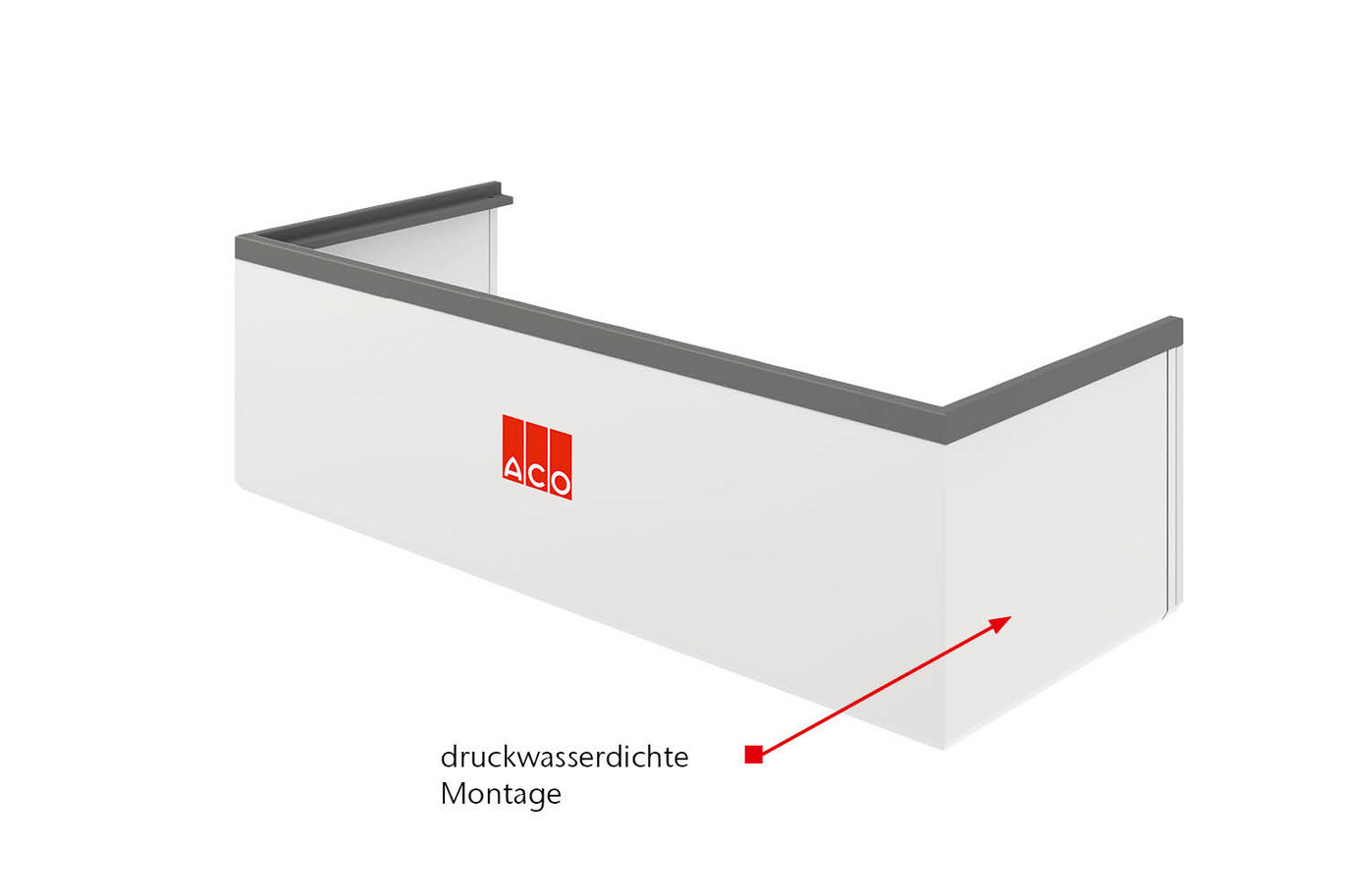

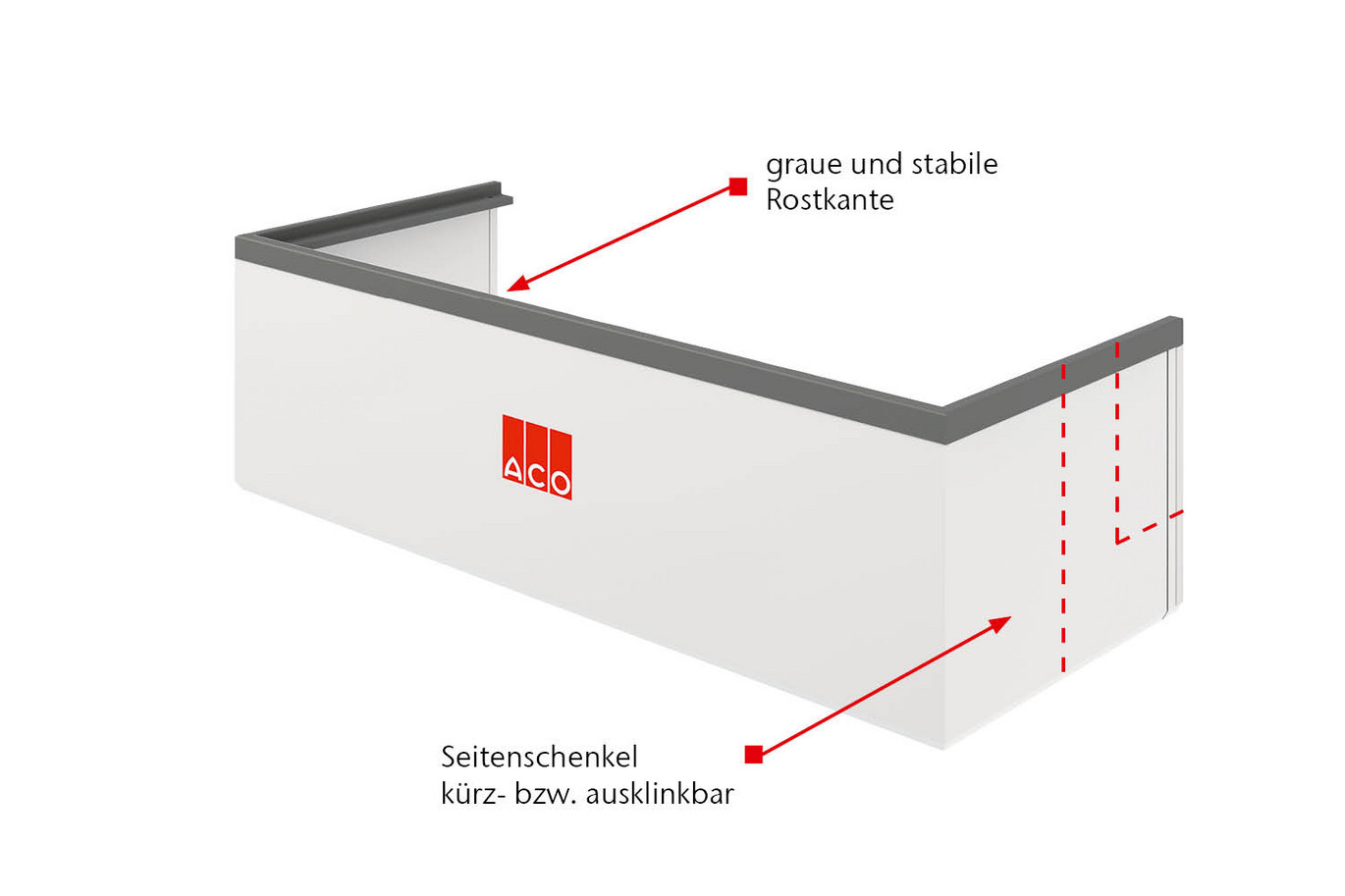

Alle ACO Aufstockelemente in der höhenverstellbaren und fixen Variante verfügen über ein stabiles Hohlkammerprofil und eine graue, stabile Rostkante, um die Robustheit des Lichtschachtsystems zu gewährleisten. Beim Einbau ist jederzeit eine Kombination aus fixem und variablem Aufstockelement ist möglich. Eine druckwassserdichte Montage von Lichtschacht und Aufstockelement ist ebenfalls möglich.

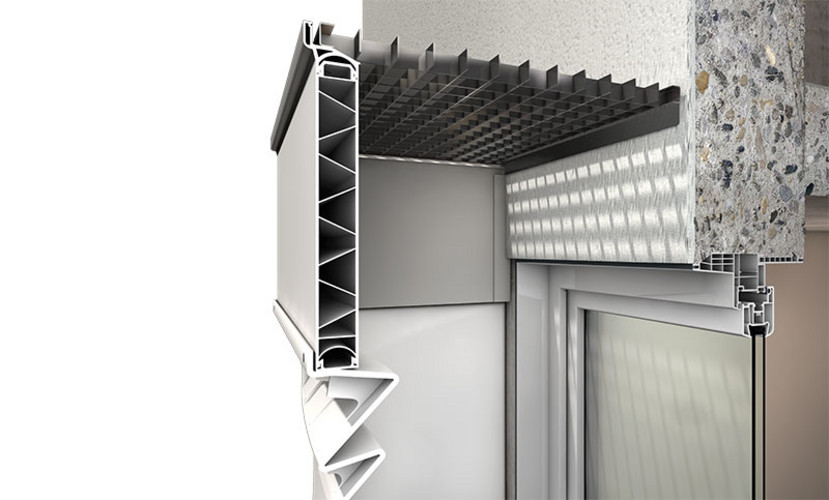

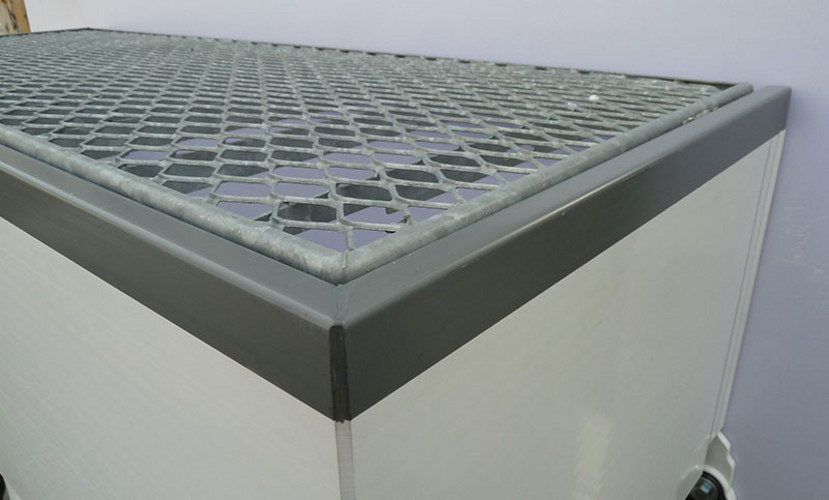

Das stabile Hohlkammerprofil und die stabile Rostkante geben dem Lichtschachtrost eine sichere Auflage und tragen zur Begeh- bzw. Befahrbarkeit des Systems bei. Ein weiterer Vorteil des robusten Materials ist, dass kein zusätzlicher Aussteifungsrahmen erforderlich ist.

Entsprechend den Gegebenheiten kann zwischen einem fixen und einem variablen Aufstockelement gewählt werden.

Fixe Aufstockelemente besitzen ab einer Nennbreite von 1250 mm bereits eine integrierte Stahlaussteifung für zusätzliche Stabilität. Um die Stabilität zu erhöhen, wird zudem das Aufstockelement mit dem Lichtschacht verschraubt.

Die höhenverstellbare Variante bietet eine Profilhöhe von 340 mm, sowie einen Verstellbereich von 30 - 300 mm. Ergänzend kann diese Ausführung gemäß dem vorhandenen Oberflächengefälle ausgerichtet werden und nachträglich an das Bodenniveau angepasst werden. Je nach Notwendigkeit können bis zu 3 fixe Aufstockelemente gestapelt werden.

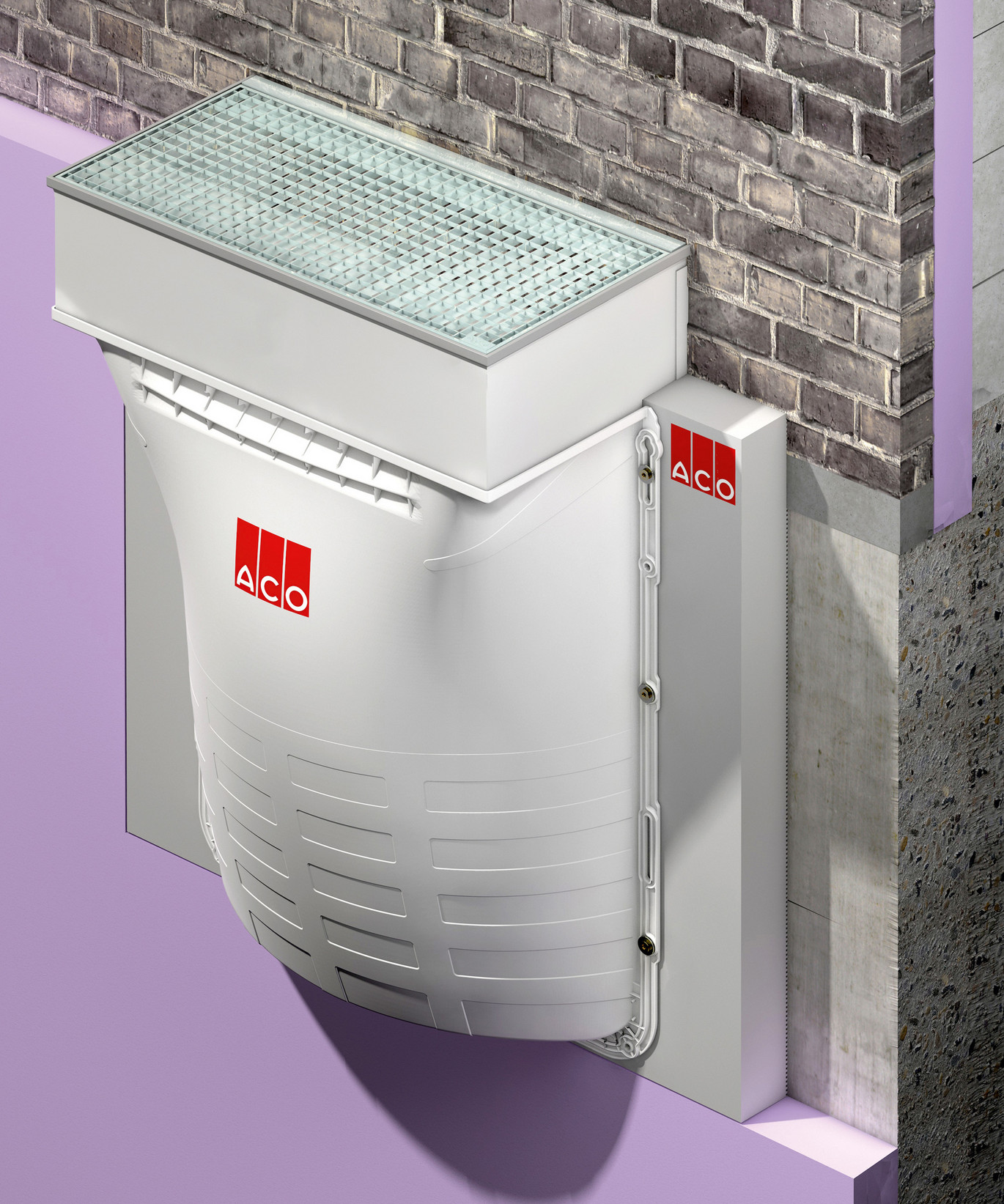

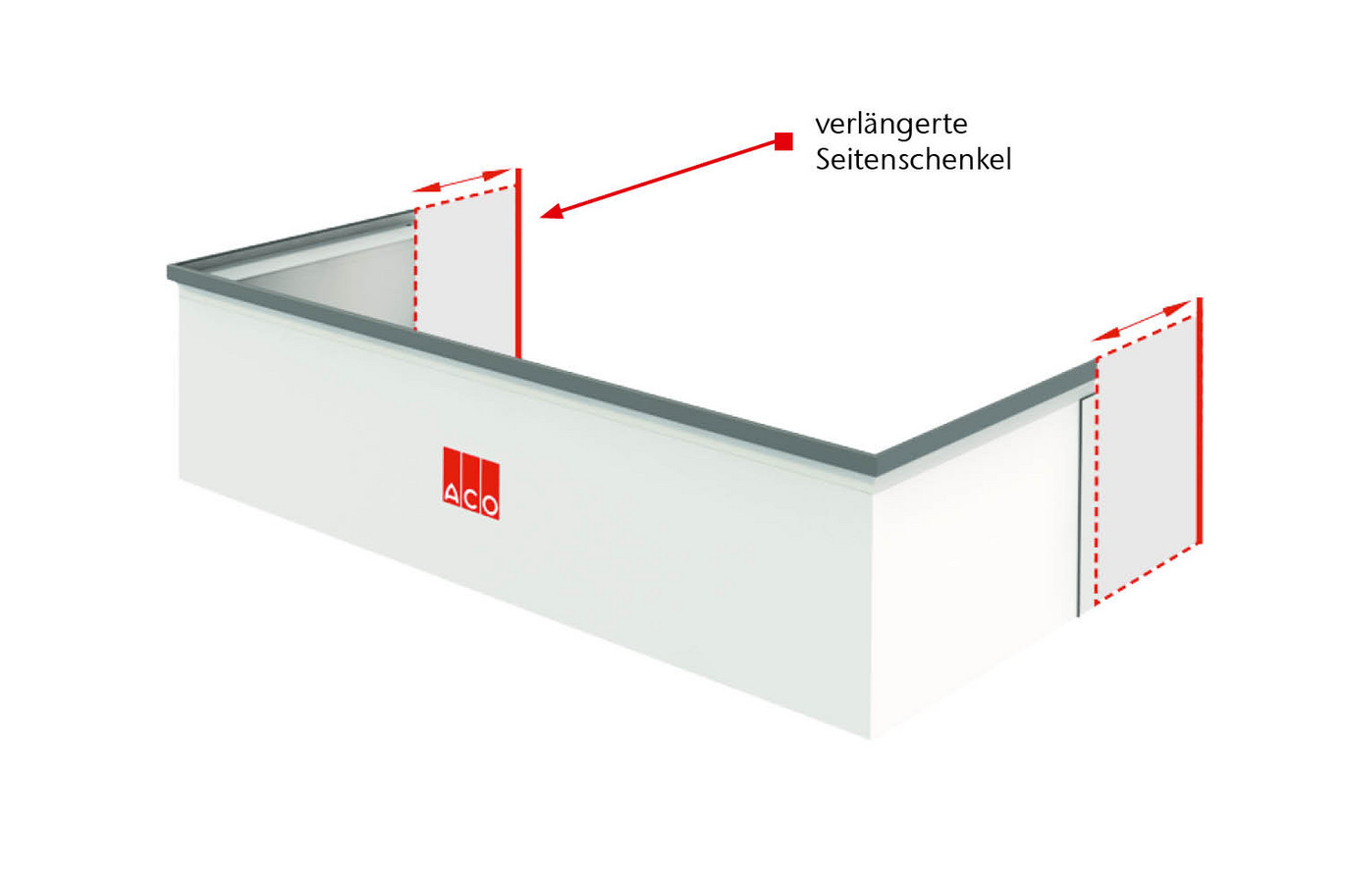

Verlängerte Aufstockelemente runden das Programm ab und ermöglichen vor allem einen optimalen Übergang von einer Perimeterdämmung auf Klinkerfassade oder eine Überbrückung von Versprüngen in der Fassade.

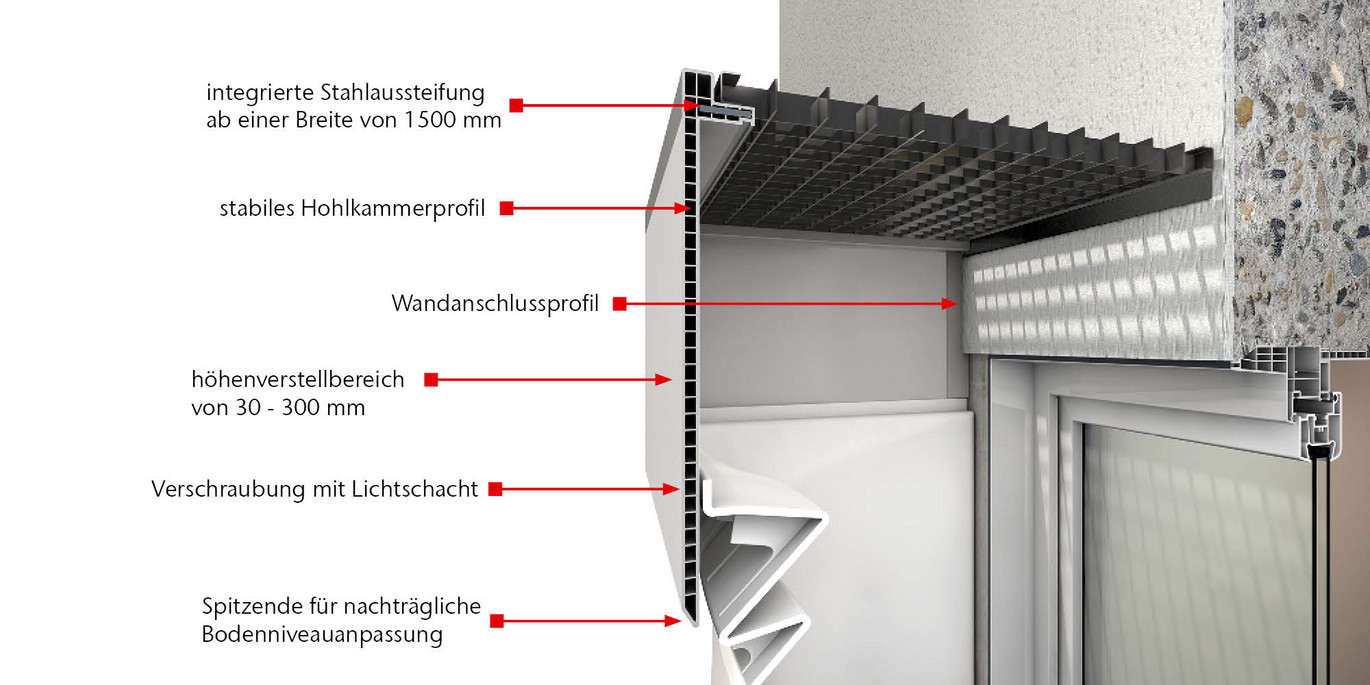

Details zum höhenverstellbaren Aufstockelement

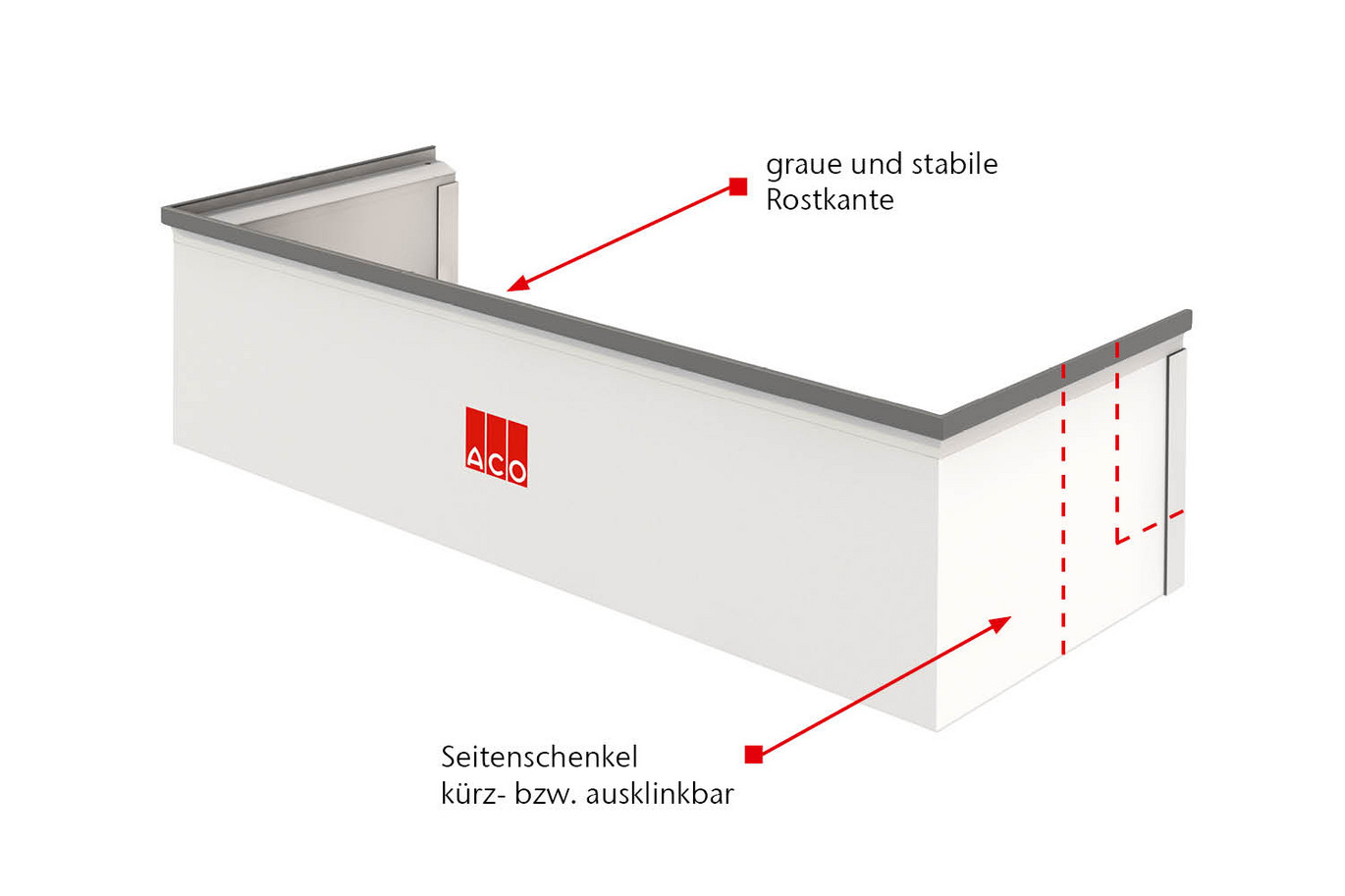

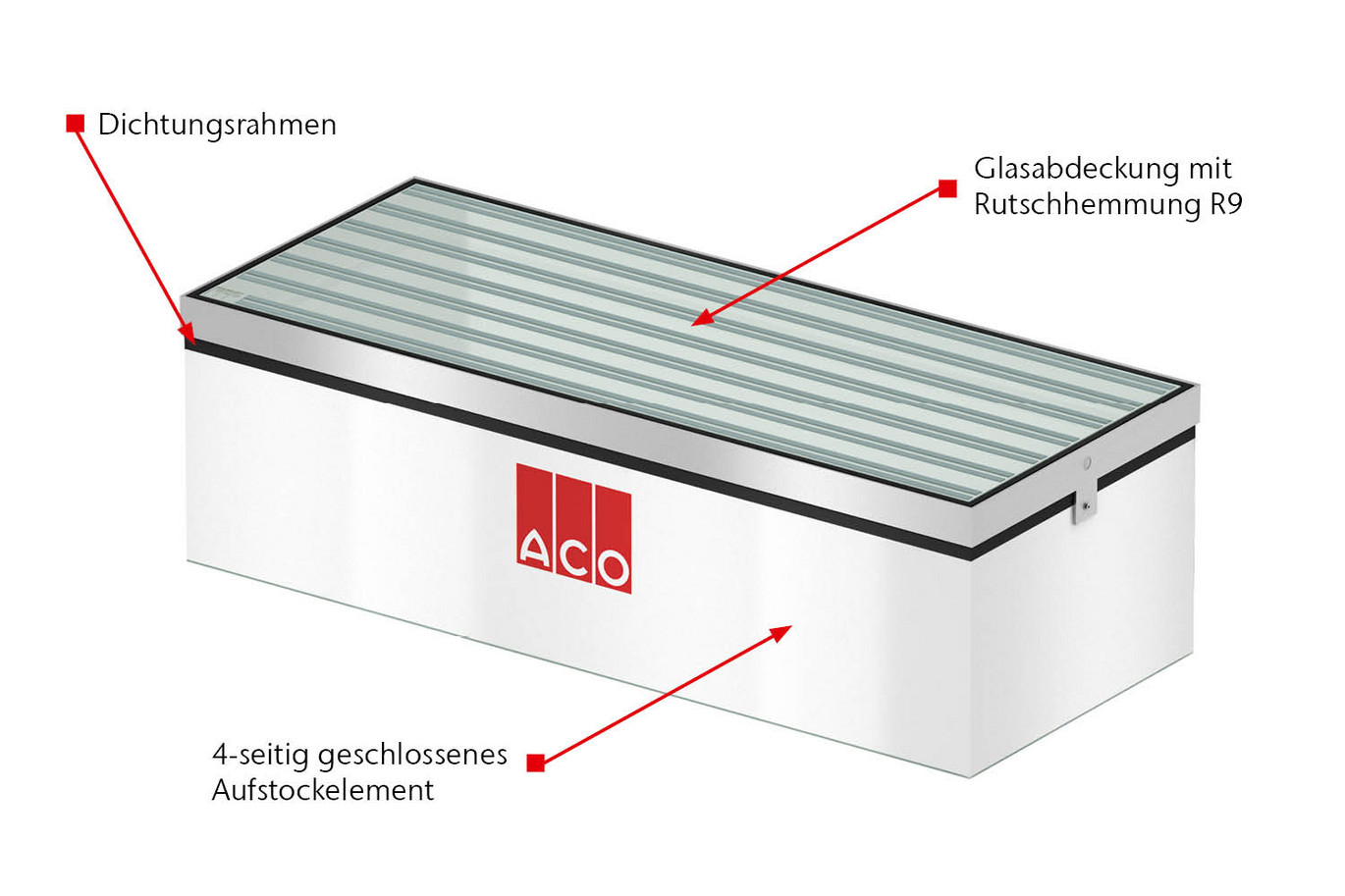

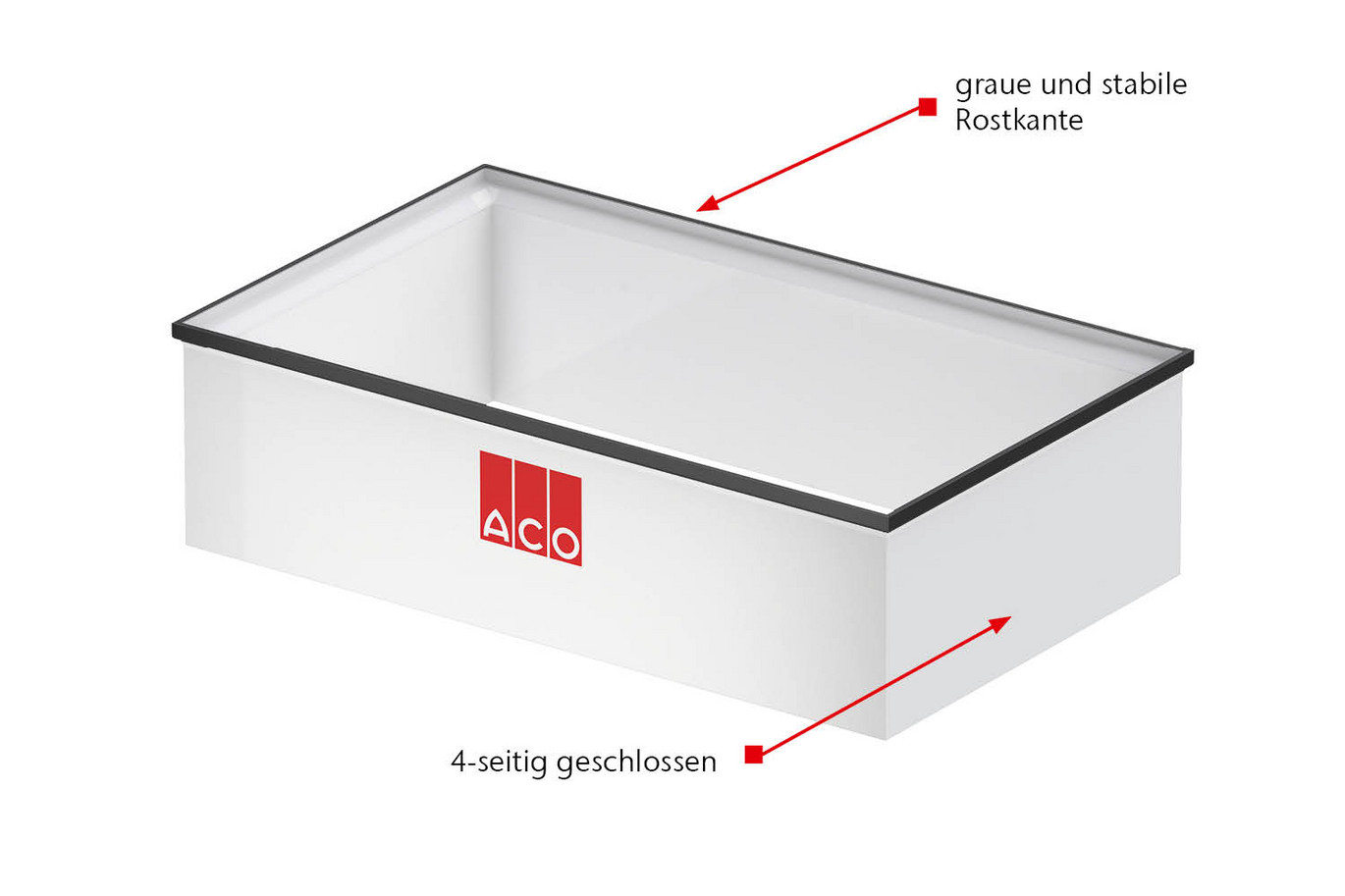

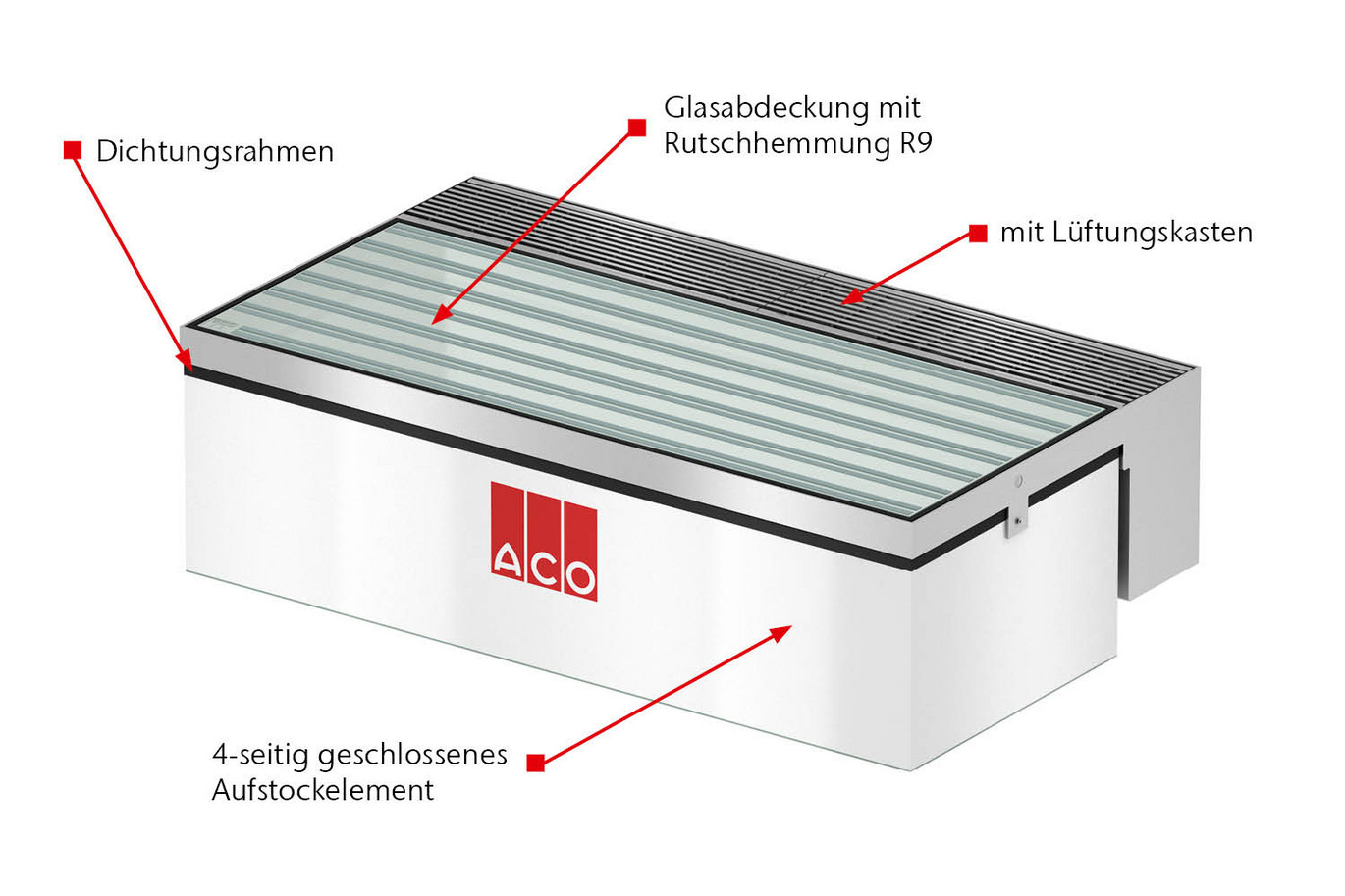

Lichtschacht Aufstockelement vierseitig geschlossen — Fixes Aufstockelement 4-seitig geschlossen

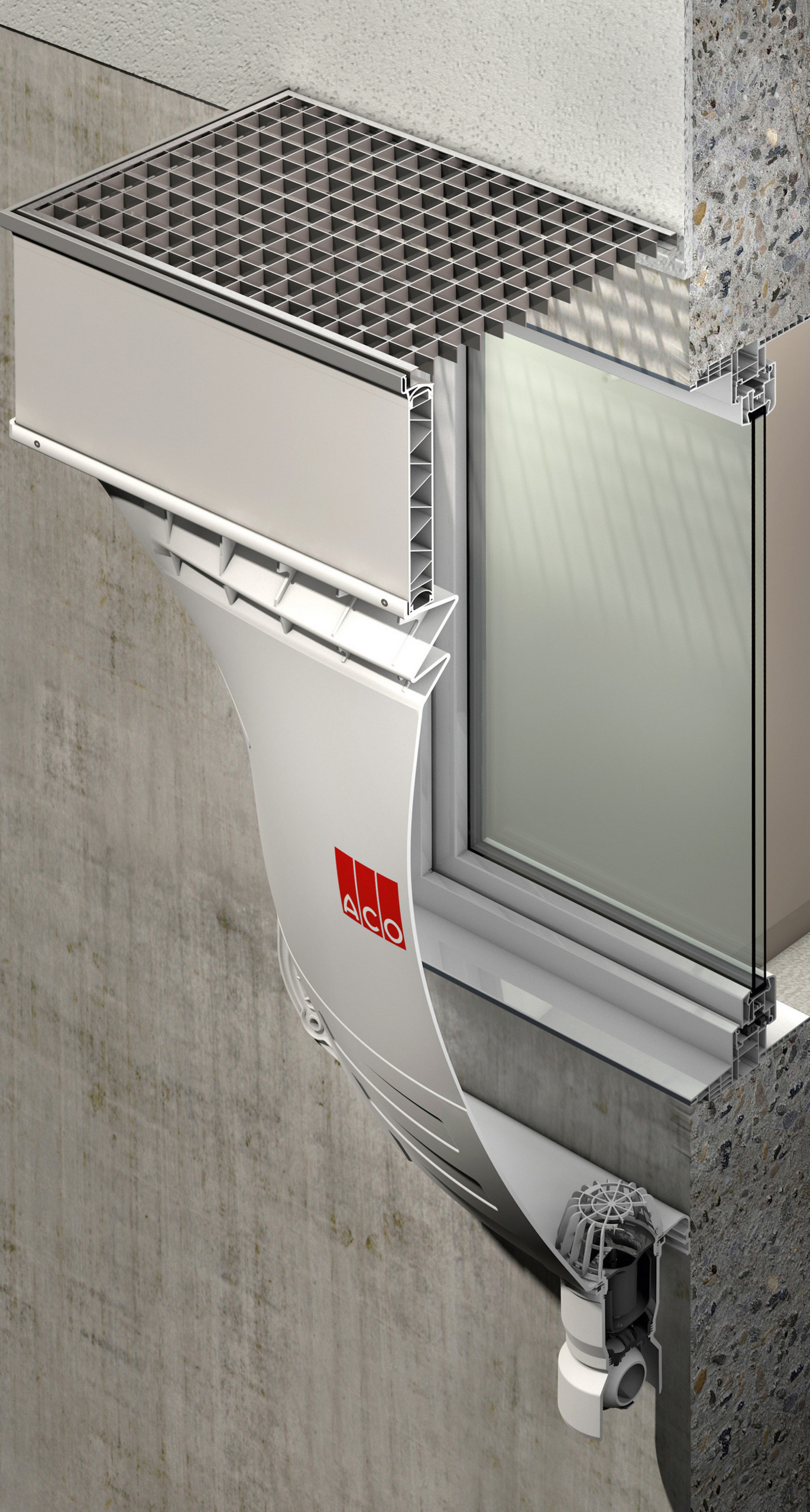

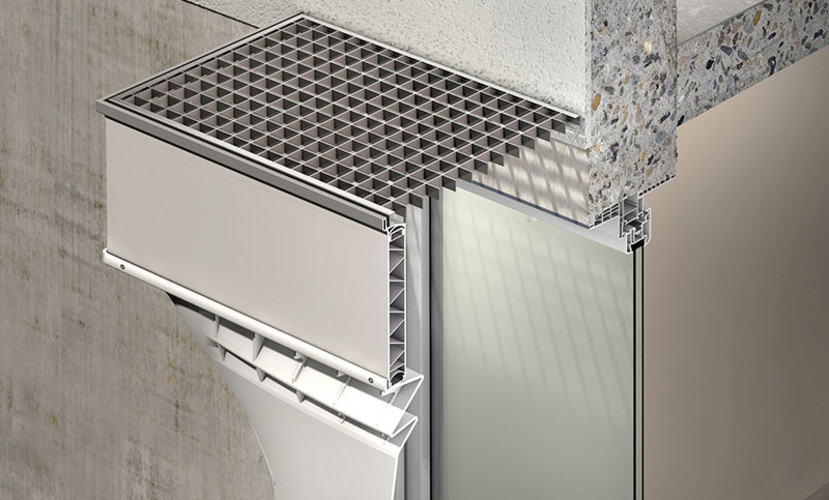

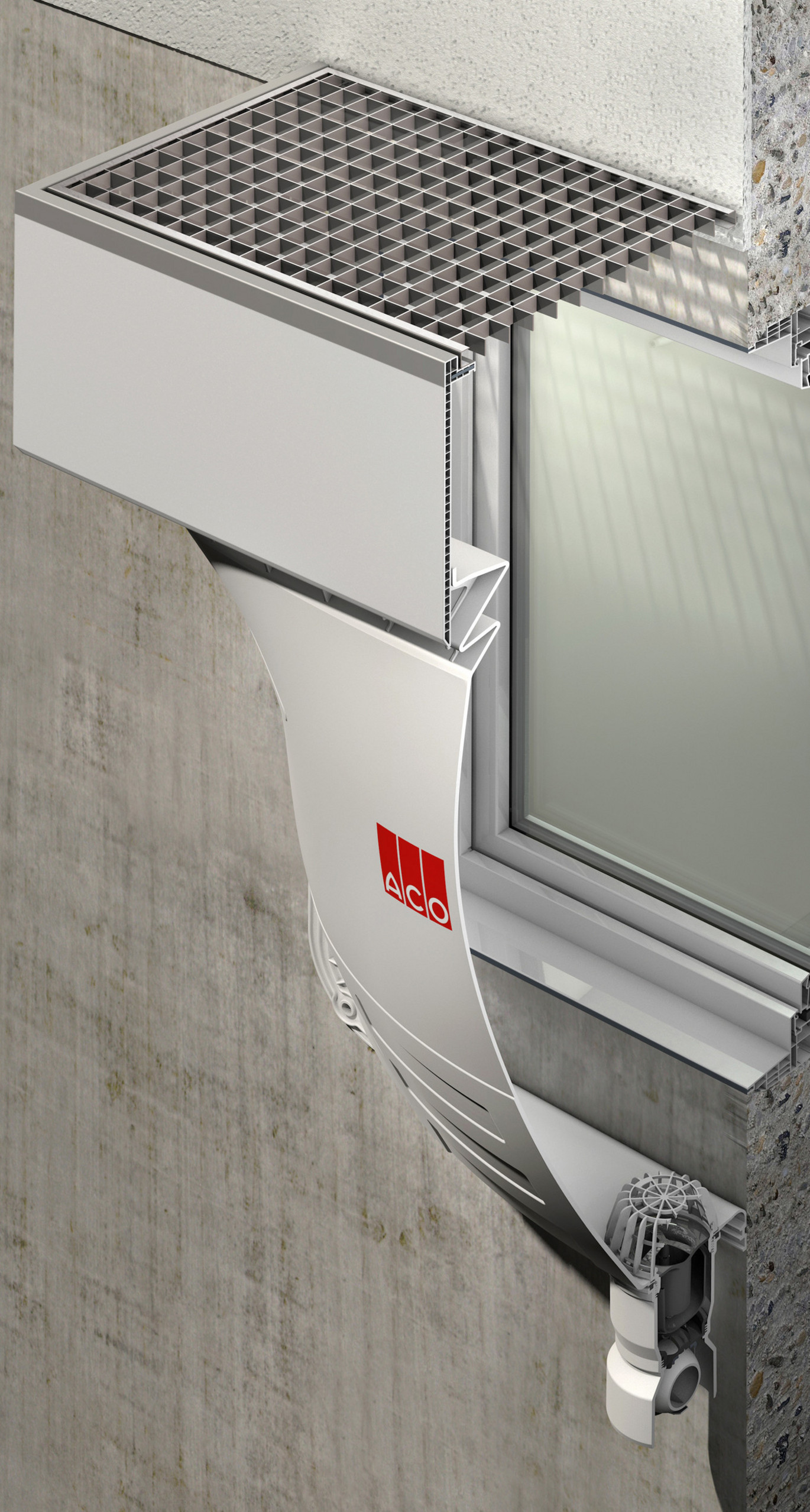

Querschnitt Lichtschacht mit Aufstockelement fixer Bauhoehe — Fixes Aufstockelement direkt auf Lichtschacht

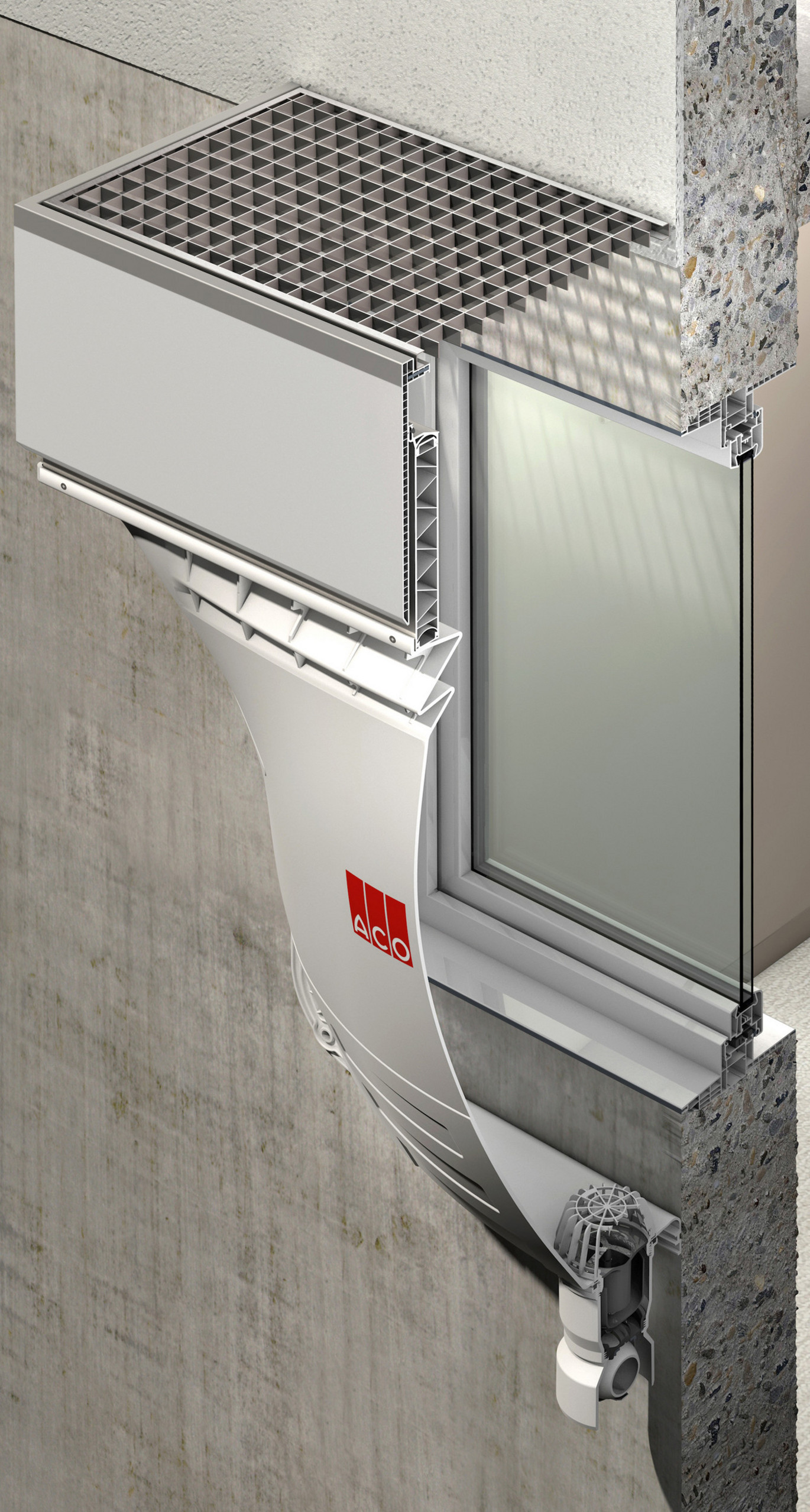

Querschnitt eingebauter Lichtschacht mit Aufstockelement variable und fixe Bauhoehe — Kombination aus fixem und variablem Aufstockelement

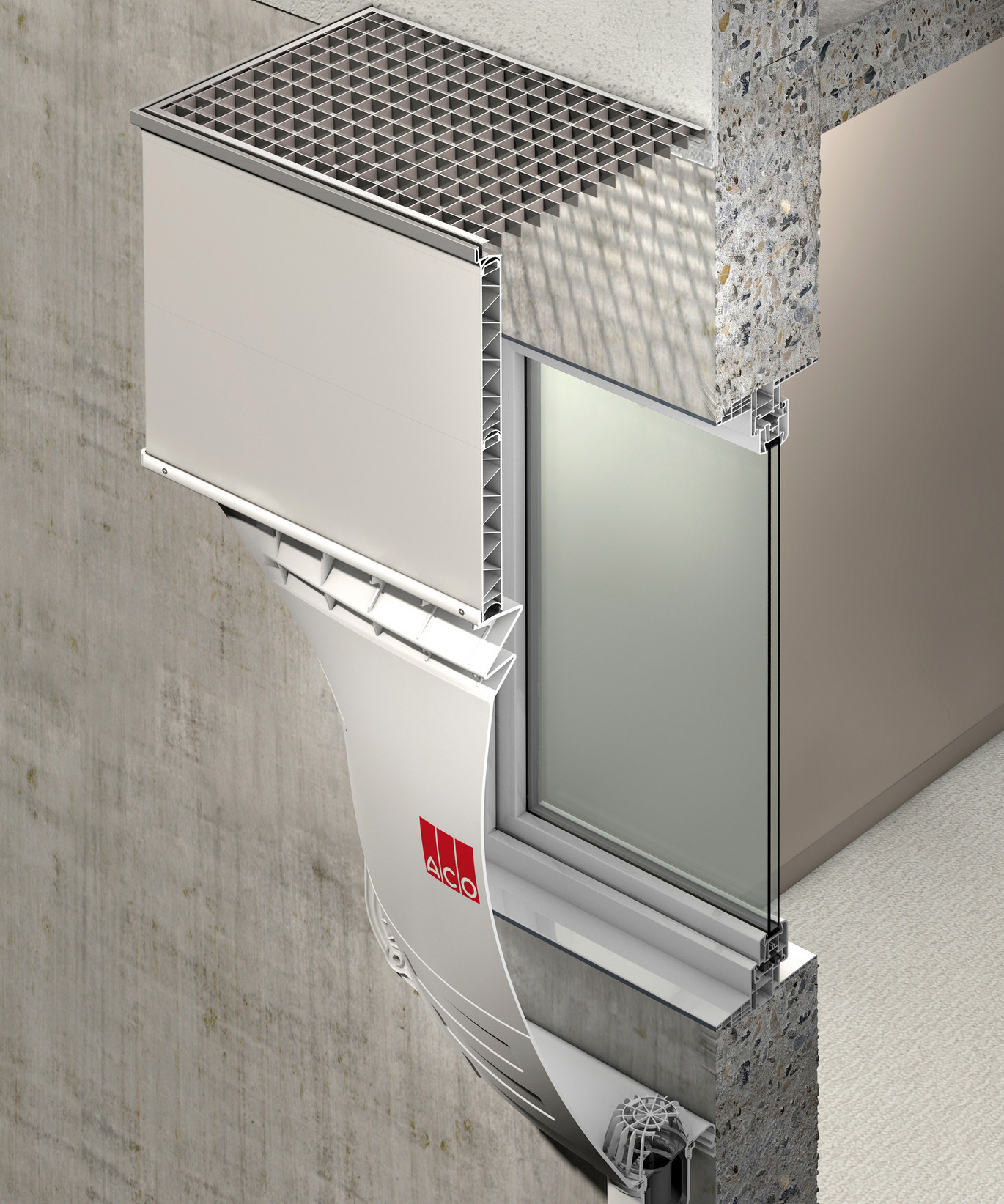

	Lichtschachterhöhung durch fixe Aufstockelemente
Produktmaß	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm	1x fix 295 mm	2x fix 295 mm	1x fix 295 mm
						und	und	und
						1x fix 445 mm	1x fix 445 mm	2x fix 445 mm
Lichtschachttiefe	ergibt eine Erhöhung von
400	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
600	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
700	270 mm	420 mm	520 mm	820 mm²⁾	770 mm²⁾	670 mm	nicht zulässig	nicht zulässig

	¹⁾ muss auf max. 1000 mm gekürzt werden
	²⁾ muss auf max. 670 mm gekürzt werden


	Kombination fixe und höhenverstellbare Aufstockelemente
Produktmaß	1x höhenver.	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm
		und	und	und	und	und
		1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.
Lichtschachttiefe	ergibt eine Erhöhung von
400	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
600	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
700	30 - 300 mm³⁾	300 - 575 mm⁴⁾	450 - 725 mm⁵⁾	550 - 825 mm⁶⁾	nicht zulässig	nicht zulässig

	³⁾ nur für Lichtschächte 1500x1000x700 + 1500x1500x700 erhältlich
	⁴⁾ nur für Lichtschächte 1500x1000x700 + 1500x1500x700 anwendbar
	⁵⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig
	⁶⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig und nur für Lichtschächte 1500x1000x700 + 1500x1500x700
	⁷⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig
	⁸⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig

Lichtschacht	begehbar		befahrbar		druckwasserdicht
	maximale	max. lichte	maximale	max. lichte	maximale	max. lichte
	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
800x600x400	1000	1600	525	1125	nicht möglich	nicht möglich
1000x600x400	1000	1600	525	1125	nicht möglich	nicht möglich
1000x1000x400	1000	2000	525	1525	525	1525
1000x1300x400	1000	2300	525	1825	525	1825
1250x1000x400	1000	2000	525	1525	nicht möglich	nicht möglich
1000x1000x600	1000	2000	525	1525	525	1525
1000x1300x600	1000	2300	525	1825	525	1825
1250x1300x600	1000	2300	525	1825	525	1825
1500x1000x700	670	1700	nicht möglich	nicht möglich	420	1450
1500x1500x700	670	2200			420	1950
2000x1000x700	425	1450			420	1450
2000x1500x700	425	1950			420	1950
