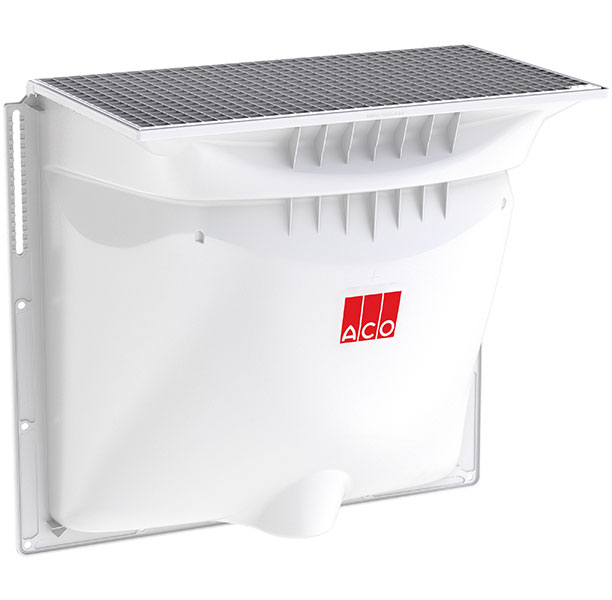

ACO Therm® Lichtschacht - 600mm tief und höhenverstellbar

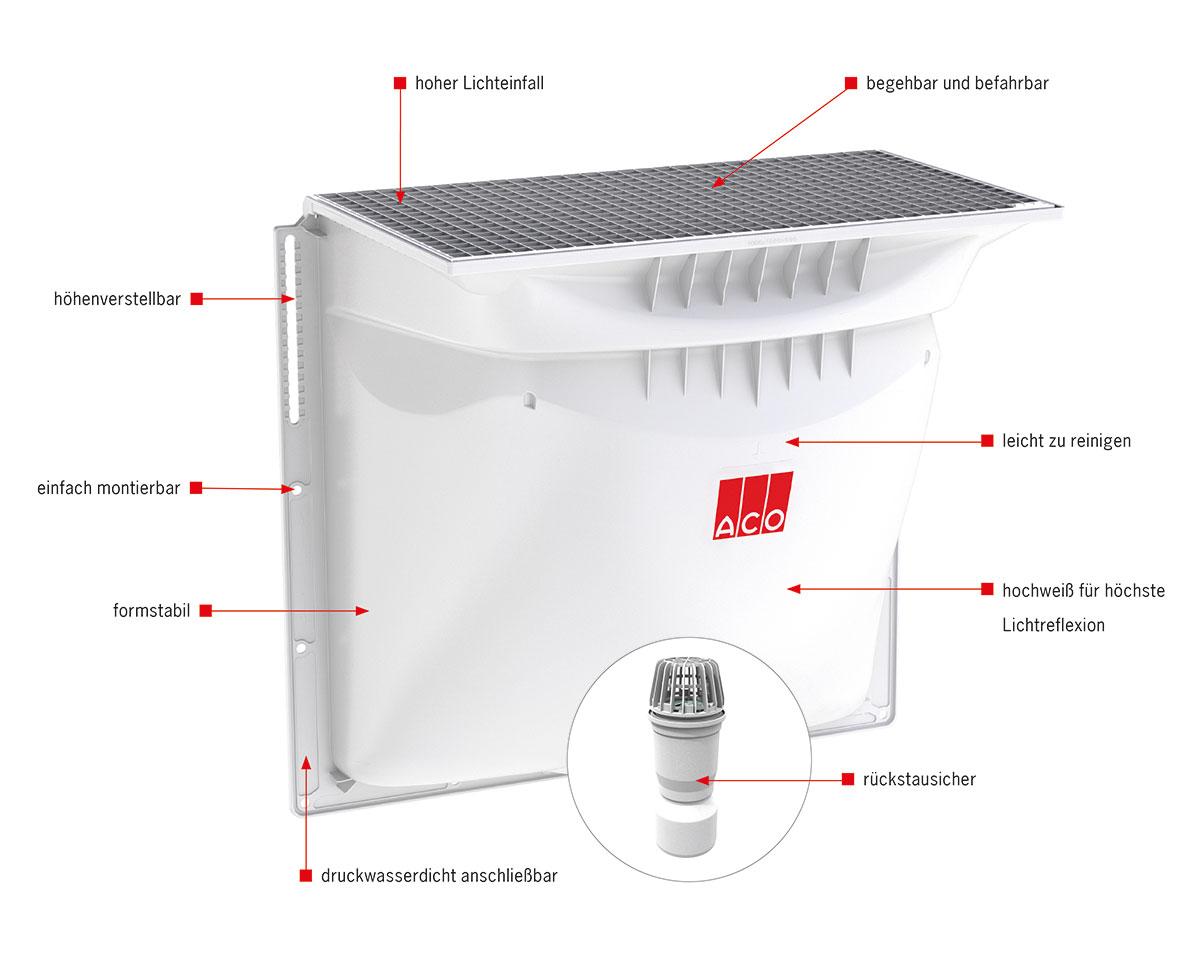

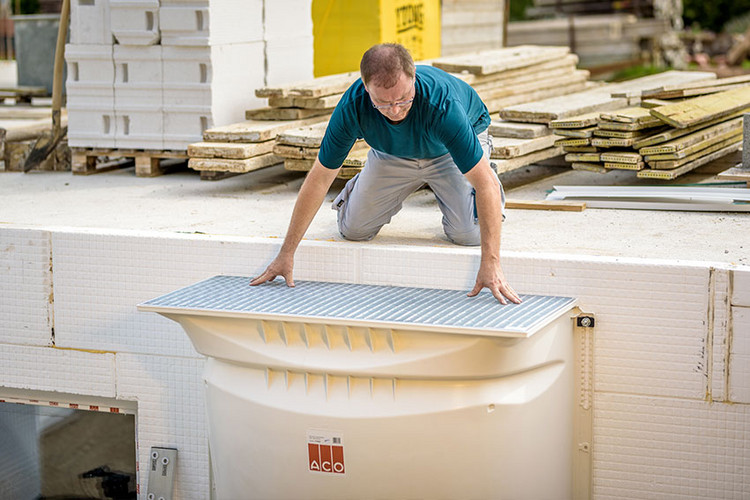

Seit jeher überzeugen ACO Therm® Kellerlichtschächte nicht nur mit einem größtmöglichen Lichteinfall in Kellerräumen, Formstabilität und langer Lebensdauer. Die Lichtschächte von ACO sind darüber hinaus wahlweise begehbar, befahrbar, direkt an der Kellerwand, auf Perimeterdämmung oder druckwasserdicht montierbar.

Zusätzlich zu diesen Vorteilen präsentiert der neue Kellerlichtschacht der 600er-Serie sich nun mit neuen funktionalen und wirtschaftlichen Features, von der optimierten Bauteilgeometrie bis hin zur Höhenverstellbarkeit.

Prospekt ACO Therm® Lichtschächte (PDF; 6 MB)

Zum Produktbereich

Die in den Seitenbereich verlaufenden Verstärkungsrippe, wie auch der sog. Entwässerungskamin sorgen für zusätzliche Stabilität im Lichtschachtkörper.

Vorteile:

zusätzliche Stabilität gegen Erd- und Wasserdruck

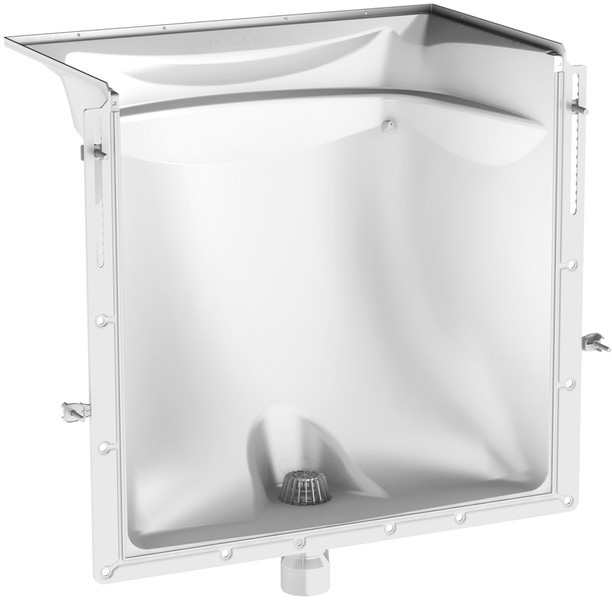

Der Lichtschachtflansch wurde mit einem Arretierungs- und Verschiebebereich ausgestattet. In den oberen Arretierungsbereich greift ein sogenannter Rastblock ein, der für den erforderlichen Lastabtrag sorgt. Durch eine 90 Grad-Drehung wird der Rastblock in die Verschiebeposition befördert, so dass der komplette Lichtschacht über das 28 cm Langloch nach oben und unten verschoben werden kann. Der untere Verschiebebereich mit dem eingreifenden Führungsblock sorgt für Seitenstabilität und ermöglicht wieder um die Höhenfeinjustierung, ohne dass die Befestigungsschrauben gelöst werden müssen.

Vorteile:

Höhenfeinjustierung in 2-cm-Schritten

Höheneinstellung erfolgt ausschließlich über die beiden oberen Befestigungspunkte

Verschiebebereich von 28 cm

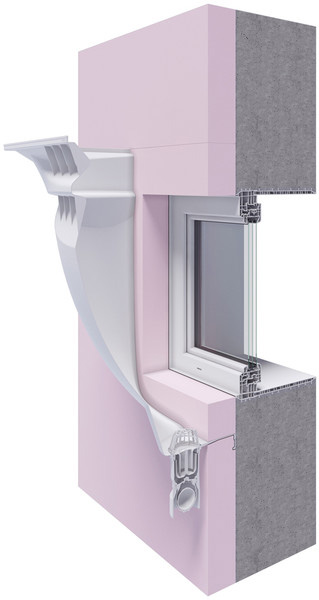

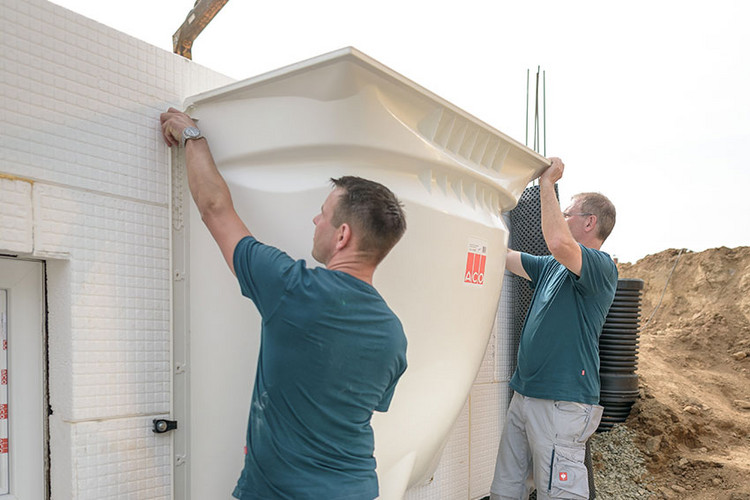

bei der Montage auf Perimeterdämmung müssen nur die beiden oberen Befestigungsmittel in der Kellerwand befestigt werden. Die beiden unteren Führungsblöcke werden mittels Spiraldübel direkt in der Perimeterdämmung befestigt.

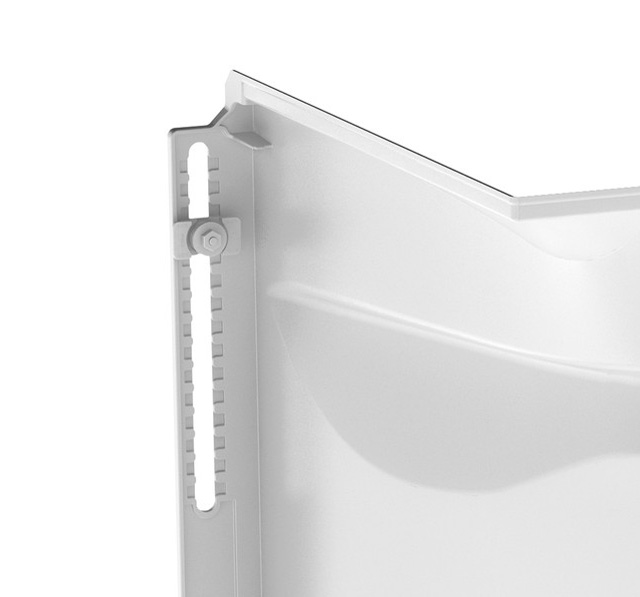

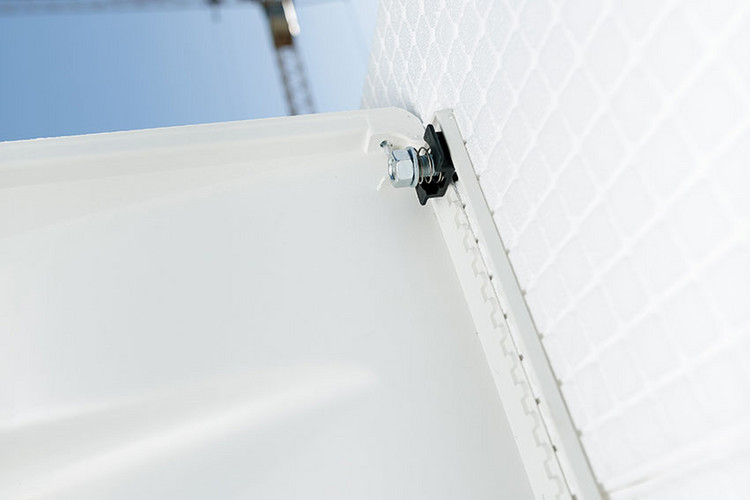

Hoehenverstellleiste des Lichtschachts — Höhenfeinjustierung in 2-cm-Schritten

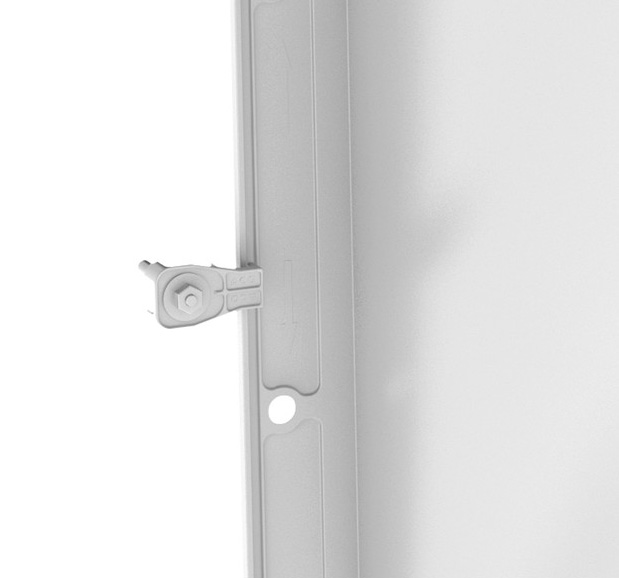

Lichtschacht 60er hoehenverstellbare Rille — Führungsblock für Seitenstabilität

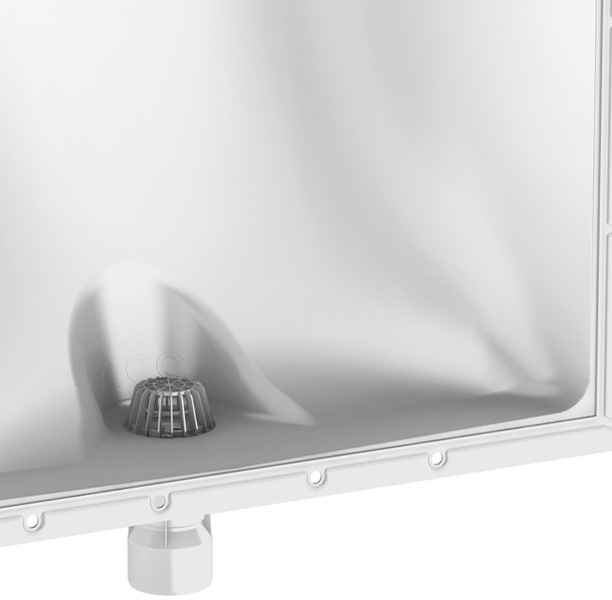

Der Boden des Lichtschachtes besitzt ein dreiseitiges Gefälle in Richtung Entwässerungsöffnung.

Vorteile:

Abhalten des Wassers von Kellerwand

kein durchfeuchteter Putz

Vermeidung von Feuchtigkeitsschäden

bessere Selbstreinigung

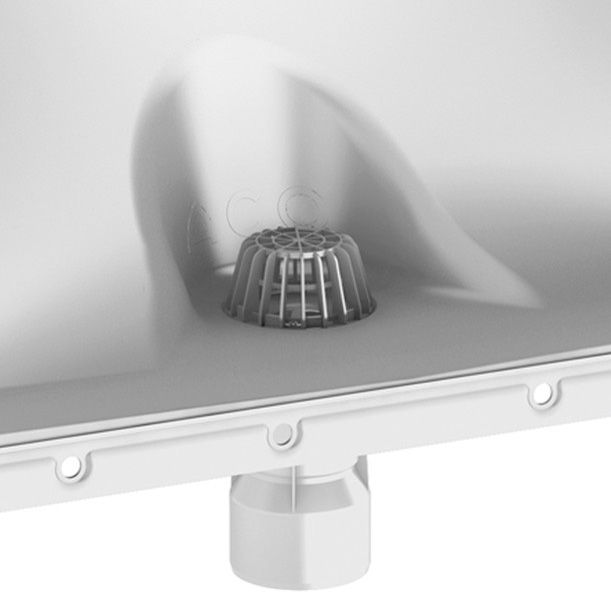

Die Entwässerungsöffnung befindet sich 152 mm von der Wand entfernt.

Vorteile:

Entwässerungsanschluss liegt bis zu einer Dämmstärke von 140 mm nicht in der Dämmung

bauseitiges Aussparen der Dämmung für den Entwässerungsanschluss für Dämmungen bis 140 mm nicht notwendig, dadurch:

keine Wärmebrücke

Zeitersparnis von ca. 15 Minuten

Rückstaueinheit im Entwässerungsanschluss für Wartungen zugänglich

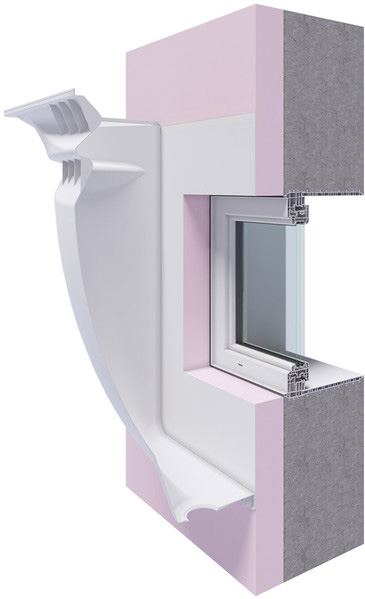

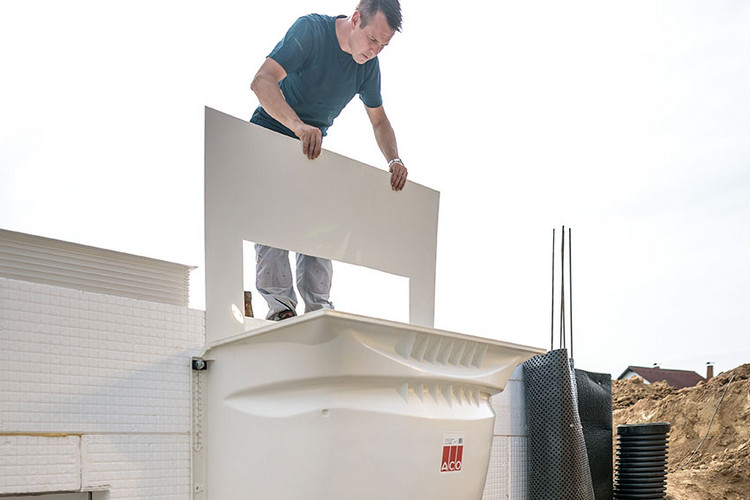

Die Seitenwände und der Lichtschachtboden sind wandseitig mit einer relativ gerade verlaufenden Fläche versehen.

Vorteile:

Perimeterdämmung muss bei der DWD-Montage auf der Kellerwand nicht mehr so umfangreich der Lichtschachtkontur angepasst werden, dadurch ergibt sich eine Zeitersparnis
