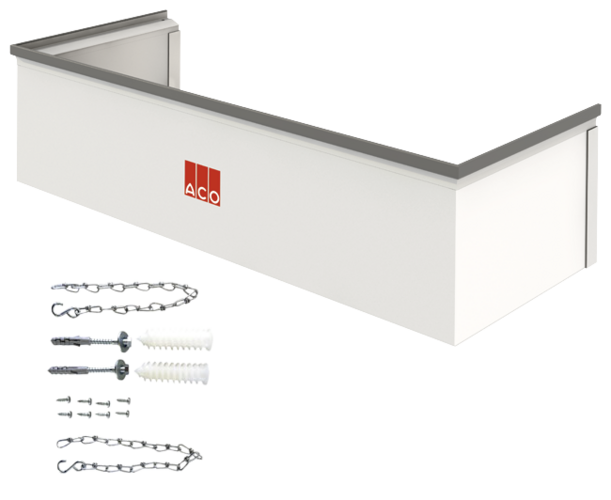

Aufstockelemente inkl. Montagesets

Produktinformationen

Alle Aufstockelemente können bauseitig in der Tiefe gekürzt bzw. ausgeklinkt werden, um Versprünge in der Fassade zu überbrücken.
Vor Türaustritten ausschließlich fixe Aufstockelemente verwenden.
Sofern das fixe Aufstockelement in Richtung Hauswand befahren werden soll, ist bauseitig eine Verstärkung (Winkeleisen) unter dem Rückenträger des Rostes anzubringen. Winkeleisen führen wir nicht im Programm.
Fixe Aufstockelemente können in der Höhe gekürzt werden. Bitte U-Profile für Schnittfläche einsetzen.
Fixe Aufstockelemente können mit 6 kN Radlast befahren werden, sofern sie mit der Wand verschraubt wurden, der Lichtschachtkörper befahrbar montiert und ein befahrbares Rost verwendet wurde.
Fixe Aufstockelemente können standardmäßig nur längsseitig (parallel zur Hauswand) befahren werden.
Höhenverstellbare Aufstockelemente werden über den Lichtschachtkörper geschoben und in gewünschter Höhe fixiert.
Höhenverstellbare Aufstockelemente sind ausschließlich begehbar. Belastbar bis max. 1,5 kN bzw. 150 kg.
Höhenverstellbare und fixe Aufstockelemente können kombiniert werden.

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
		Tiefe	Breite	Höhe
		[mm]	[mm]	[mm]

400/600/700	begehbar	400	800	340	30-300	315900	104,65	E1
			1000	340	30-300	315901	104,65	E1
			1250	340	30-300	315902	132,15	E1
		600	1000	340	30-300	315907	147,25	E1
		600	1250	340	30-300	315908	170,25	E1
		700	1500	340	30-300	315906	545,75	E5
400/600/700	begehbar	600	1000	340	30-300	315907	147,25	E1
		600	1250	340	30-300	315908	170,25	E1
		800	1000	340	30-300	375024	199,75	E1
		800	1250	340	30-300	375025	222,75	E1

400/600/700	begehbar und befahrbar	400	800	295	275	315911	180,25	E1
			1000	295	275	315912	192,75	E1
			1250	295	275	315913	228,75	E1
		600	1000	295	275	315918	205,75	E1
		600	1250	295	275	315919	231,75	E1
	begehbar	700	1500	270	270	315917	554,25	E5
	begehbar	700	2000	270	270	315931	772,25	E5
400/600/700	begehbar und befahrbar	400	800	445	425	375559	230,00	E1
			1000	445	425	375560	240,75	E1
			1250	445	425	375561	257,75	E1
		600	1000	445	425	375562	286,75	E1
		600	1250	445	425	375563	290,75	E1
	begehbar	700	1500	445	420	375564	683,25	E1
	begehbar	700	2000	445	420	375565	955,25	E1

Für Lichtschacht	Anwendung	Abmessungen			Aufbauhöhe [mm]	Artikel-Nr.	Shop
Für Lichtschacht	Anwendung	Tiefe	Breite	Höhe	Aufbauhöhe [mm]	Artikel-Nr.	Shop

400/600/700	begehbar	400 mm	800 mm	340 mm	30-300	315900
			1000 mm	340 mm	30-300	315901
			1250 mm	340 mm	30-300	315902
		600 mm	1000 mm	340 mm	30-300	315907
		600 mm	1250 mm	340 mm	30-300	315908
		700 mm	1500 mm	340 mm	30-300	315906
		600 mm	1000 mm	340 mm	30-300	315907
		600 mm	1250 mm	340 mm	30-300	315908
		800 mm	1000 mm	340 mm	30-300	375024
		800 mm	1250 mm	340 mm	30-300	375025

400/600/700	begehbar und befahrbar	400 mm	800 mm	295 mm	275	315911
			1000 mm	295 mm	275	315912
			1250 mm	295 mm	275	315913
		600 mm	1000 mm	295 mm	275	315918
		600 mm	1250 mm	295 mm	275	315919
	begehbar	700 mm	1500 mm	270 mm	270	315917
	begehbar	700 mm	2000 mm	270 mm	270	315931
	begehbar und befahrbar	400 mm	800 mm	445 mm	425	375559
			1000 mm	445 mm	425	375560
			1250 mm	445 mm	425	375561
		600 mm	1000 mm	445 mm	425	375562
		600 mm	1250 mm	445 mm	425	375563
	begehbar	700 mm	1500 mm	445 mm	420	375564
	begehbar	700 mm	2000 mm	445 mm	420	375565

Lichtschächte 400 mm Tiefe

Lichtschächte 700 mm Tiefe

Lichtschächte 600 mm Tiefe

Lichtschacht	begehbar		befahrbar		druckwasserdicht
	maximale	max. lichte	maximale	max. lichte	maximale	max. lichte
	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe	Erhöhung	Gesamthöhe
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
800 x 600 x 400	1000	1600	525	1125	nicht möglich	nicht möglich
1000 x 600 x 400	1000	1600	525	1125	nicht möglich	nicht möglich
1000 x 1000 x 400	1000	2000	525	1525	525	1525
1000 x 1300 x 400	1000	2300	525	1825	525	1825
1250 x 1000 x 400	1000	2000	525	1525	nicht möglich	nicht möglich
1000 x 1000 x 600	1000	2000	525	1525	525	1525
1000 x 1300 x 600	1000	2300	525	1825	525	1825
1250 x 1300 x 600	1000	2300	525	1825	525	1825
1500 x 1000 x 700	670	1700	nicht möglich	nicht möglich	nicht möglich	nicht möglich
1500 x 1500 x 700	670	2200
2000 x 1000 x 700	425	1450
2000 x 1500 x 700	425	1950

	Lichtschachterhöhung durch fixe Aufstockelemente
Produktmaß	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm	1x fix 295 mm	2x fix 295 mm	1x fix 295 mm
						und	und	und
						1x fix 445 mm	1x fix 445 mm	2x fix 445 mm
Lichtschachttiefe	ergibt eine Erhöhung von
400	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
600	275 mm	425 mm	525 mm	825 mm	775 mm	675 mm	925 mm	1075 mm¹⁾
700	270 mm	420 mm	520 mm	820 mm²⁾	770 mm²⁾	670 mm	nicht zulässig	nicht zulässig

	¹⁾ muss auf max. 1000 mm gekürzt werden
	²⁾ muss auf max. 670 mm gekürzt werden


	Kombination fixe und höhenverstellbare Aufstockelemente
Produktmaß	1x höhenver.	1x fix 295 mm	1x fix 445 mm	2x fix 295 mm	2x fix 445 mm	3x fix 295 mm
		und	und	und	und	und
		1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.	1x höhenver.
Lichtschachttiefe	ergibt eine Erhöhung von
400	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
600	30 - 300 mm	305 - 580 mm	455 - 730 mm	555 - 825 mm	855 - 1130 mm⁷⁾	805 - 1080 mm⁸⁾
700	30 - 300 mm³⁾	300 - 575 mm⁴⁾	450 - 725 mm⁵⁾	550 - 825 mm⁶⁾	nicht zulässig	nicht zulässig

	³⁾ nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 erhältlich
	⁴⁾ nur für Lichtschächte 1500 x 1000 x 700 + 1500 x 1500 x 700 anwendbar
	⁵⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig
	⁶⁾ nur bis zu einer maximalen Höhe von 670 mm zulässig und nur für Lichtschächte 1500x1000x700 + 1500x1500x700
	⁷⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig
	⁸⁾ nur bis zu einer maximalen Höhe von 1000 mm zulässig
