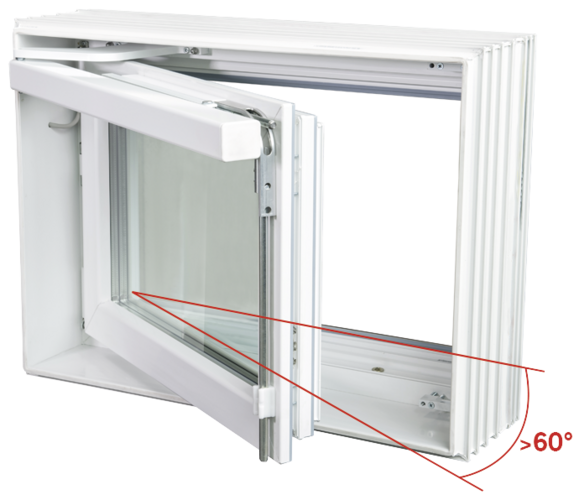

Zuluftdrehflügel
Produktvorteile
- Aufeinander abgestimmtes System von Leibungsrahmen, passendem speziellem Drehflügel und elektrischem Drehantrieb
- Basis ist der bekannte ACO Therm® 3.0 Leibungsrahmen
Produktinformationen
- Mit zwei Verriegelungen
- Öffnungswinkel > 60°
- Als Bemessungsgröße kann die lichte Öffnung des Leibungsrahmens (Zuluftfläche) angesetzt werden
- Kann auch zu Lüftungszwecken verwendet werden
- Mit 3-fach Wärmeschutzverglasung
- Uw-Wert = 0,83 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
- Schalldämmmaß RW-Wert = 35db
- Drehflügel mit drei Bändern einschließlich Beschlagteilen für Bandseite
- Zur Verwendung mit einem Therm 3.0 Leibungsrahmen
- Zur Verwendung mit dem Drehantrieb
- Montage muss durch Fachbetrieb erfolgen
- Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
- Ab 800 m über NN (Meerespiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".
Ältere Revit Versionen finden Sie unter: BIM.
ACO Therm® 3.0 Drehantrieb
Passend für
- Zuluftdrehflügel
Beschreibung
- Links oder rechts verwendbar
- Mit Beschlägen und Befestigungsmaterial zur Montage am Flügel
- 24V Antrieb zum Anschluss an gewöhnliche Hausleittechnik
- Inklusive Montage durch Montagefachbetrieb
- Anschluss durch Elektrofachkraft an vorhandene Installation ist separat in Auftrag zu geben
- RWA 105 NT
- 24V
- Nur für Rahmen 1.000 mm und breiter geeignet
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 3735,00
- Rabattgruppe: A2
