Standardausführung (3-fach Wärmeschutzverglasung)

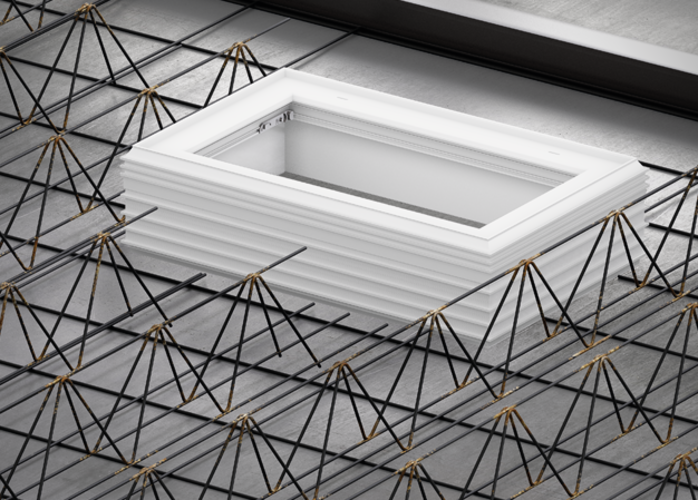

Standardausfuehrung 3-fach Waermeschutzverglasung Fuer Das Fertigteilwerk 662362

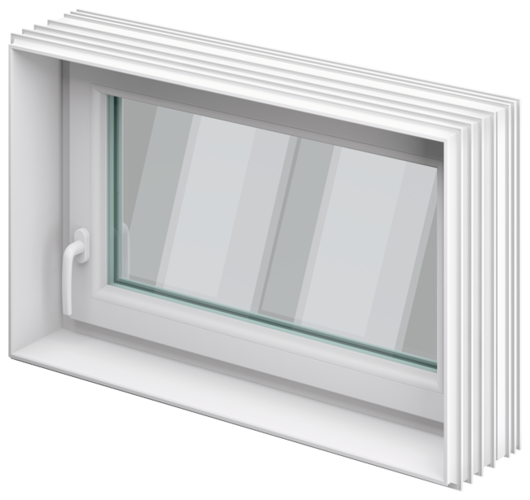

Standardausfuehrung 3-fach Waermeschutzverglasung Fuer Das Fertigteilwerk 666590

Produktvorteile

Immer mit 3-fach Wärmeschutzverglasung
Größtmögliche Glasfläche
In Wohnraumfensteroptik
Geeignet für Bauten mit dem "Qualitätssiegel Nachhaltiges Gebäude"
Optimale Wärmedämmung durch 82 mm Bautiefe und Mehrkammerhohlprofile
Mitteldichtungssystem für hohe Luftdichtigkeit
Reinweiße Oberfläche
Gleiche Farbgebung auf Rahmen und Flügel
Optimale Betonverkrallung
Beidseitig integrierte Schalungsdichtung
Patentiertes Nut-Federsystem für Dämmungsanschlussprofile
Mit Zuschlagsicherung für sicheres Einrasten im offenen Kippzustand

Produktinformationen

Mit Dreh-/Kippflügel
Ausführung DIN-links/DIN-rechts
Mit Folierung zum Schutz des Produktes
Die Abmessung ist jeweils 10 mm kleiner als das angegebene Baurichtmaß
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
- Ab 800 m über NN (Meeresspiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)

Inkl. Holzaussteifung für das Fertigteilwerk
Mit 3-fach Wärmeschutzverglasung
Geprüft durch das ift-Rosenheim (Prüfbericht 22-001807-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate)
U_g-Wert = 0,60 W/(m²K)
U_w-Wert = 0,83 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
F_RSI-Wert = 0,77 W/(m²K) abhängig vom Wandaufbau
Schalldämmmaß R_w-Wert = 35db

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

200	0,15	0,118	DIN-links	3007124	414,00	A1
200	0,15	0,118	DIN-rechts	3007126	414,00	A1
240	0,15	0,118	DIN-links	3007128	414,00	A1
240	0,15	0,118	DIN-rechts	3007130	414,00	A1
250	0,15	0,118	DIN-links	3007132	414,00	A1
250	0,15	0,118	DIN-rechts	3007134	414,00	A1
300	0,15	0,118	DIN-links	3007136	414,00	A1
300	0,15	0,118	DIN-rechts	3007138	414,00	A1
365	0,15	0,118	DIN-links	3007140	428,00	A1
365	0,15	0,118	DIN-rechts	3007142	428,00	A1
400	0,15	0,118	DIN-links	3007144	428,00	A1
400	0,15	0,118	DIN-rechts	3007146	428,00	A1

200	0,23	0,184	DIN-links	3007150	437,00	A1
200	0,23	0,184	DIN-rechts	3007152	437,00	A1
240	0,23	0,184	DIN-links	3007156	437,00	A1
240	0,23	0,184	DIN-rechts	3007158	437,00	A1
250	0,23	0,184	DIN-links	3007160	437,00	A1
250	0,23	0,184	DIN-rechts	3007162	437,00	A1
300	0,23	0,184	DIN-links	3007164	437,00	A1
300	0,23	0,184	DIN-rechts	3007166	437,00	A1
365	0,23	0,184	DIN-links	3007170	451,00	A1
365	0,23	0,184	DIN-rechts	3007172	451,00	A1
400	0,23	0,184	DIN-links	3007174	451,00	A1
400	0,23	0,184	DIN-rechts	3007176	451,00	A1

200	0,22	0,179	DIN-links	3007206	457,00	A1
200	0,22	0,179	DIN-rechts	3007208	457,00	A1
240	0,22	0,179	DIN-links	3007210	457,00	A1
240	0,22	0,179	DIN-rechts	3007212	457,00	A1
250	0,22	0,179	DIN-links	3007214	457,00	A1
250	0,22	0,179	DIN-rechts	3007216	457,00	A1
300	0,22	0,179	DIN-links	3007218	457,00	A1
300	0,22	0,179	DIN-rechts	3007220	457,00	A1
365	0,22	0,179	DIN-links	3007222	470,00	A1
365	0,22	0,179	DIN-rechts	3007224	470,00	A1
400	0,22	0,179	DIN-links	3007226	470,00	A1
400	0,22	0,179	DIN-rechts	3007228	470,00	A1

200	0,32	0,271	DIN-links	3007234	477,00	A1
200	0,32	0,271	DIN-rechts	3007236	477,00	A1
240	0,32	0,271	DIN-links	3007240	477,00	A1
240	0,32	0,271	DIN-rechts	3007242	477,00	A1
250	0,32	0,271	DIN-links	3007244	477,00	A1
250	0,32	0,271	DIN-rechts	3007246	477,00	A1
300	0,32	0,271	DIN-links	3007248	477,00	A1
300	0,32	0,271	DIN-rechts	3007250	477,00	A1
365	0,32	0,271	DIN-links	3007254	491,00	A1
365	0,32	0,271	DIN-rechts	3007256	491,00	A1
400	0,32	0,271	DIN-links	3007258	491,00	A1
400	0,32	0,271	DIN-rechts	3007260	491,00	A1

200	0,42	0,364	DIN-links	3007262	496,00	A1
200	0,42	0,364	DIN-rechts	3007264	496,00	A1
240	0,42	0,364	DIN-links	3007266	496,00	A1
240	0,42	0,364	DIN-rechts	3007268	496,00	A1
250	0,42	0,364	DIN-links	3007270	496,00	A1
250	0,42	0,364	DIN-rechts	3007272	496,00	A1
300	0,42	0,364	DIN-links	3007274	496,00	A1
300	0,42	0,364	DIN-rechts	3007276	496,00	A1
365	0,42	0,364	DIN-links	3007280	511,00	A1
365	0,42	0,364	DIN-rechts	3007282	511,00	A1
400	0,42	0,364	DIN-links	3007284	511,00	A1
400	0,42	0,364	DIN-rechts	3007286	511,00	A1

200	0,62	0,549	DIN-links	3007290	567,00	A1
200	0,62	0,549	DIN-rechts	3007292	567,00	A1
240	0,62	0,549	DIN-links	3007296	567,00	A1
240	0,62	0,549	DIN-rechts	3007298	567,00	A1
250	0,62	0,549	DIN-links	3007300	567,00	A1
250	0,62	0,549	DIN-rechts	3007302	567,00	A1
300	0,62	0,549	DIN-links	3007304	567,00	A1
300	0,62	0,549	DIN-rechts	3007306	567,00	A1
365	0,62	0,549	DIN-links	3007310	588,00	A1
365	0,62	0,549	DIN-rechts	3007312	588,00	A1
400	0,62	0,549	DIN-links	3007314	588,00	A1
400	0,62	0,549	DIN-rechts	3007316	588,00	A1

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

200 mm	0,15 m²	0,118 m²	DIN-links	3007124
200 mm	0,15 m²	0,118 m²	DIN-rechts	3007126
240 mm	0,15 m²	0,118 m²	DIN-links	3007128
240 mm	0,15 m²	0,118 m²	DIN-rechts	3007130
250 mm	0,15 m²	0,118 m²	DIN-links	3007132
250 mm	0,15 m²	0,118 m²	DIN-rechts	3007134
300 mm	0,15 m²	0,118 m²	DIN-links	3007136
300 mm	0,15 m²	0,118 m²	DIN-rechts	3007138
365 mm	0,15 m²	0,118 m²	DIN-links	3007140
365 mm	0,15 m²	0,118 m²	DIN-rechts	3007142
400 mm	0,15 m²	0,118 m²	DIN-links	3007144
400 mm	0,15 m²	0,118 m²	DIN-rechts	3007146

200 mm	0,23 m²	0,184 m²	DIN-links	3007150
200 mm	0,23 m²	0,184 m²	DIN-rechts	3007152
240 mm	0,23 m²	0,184 m²	DIN-links	3007156
240 mm	0,23 m²	0,184 m²	DIN-rechts	3007158
250 mm	0,23 m²	0,184 m²	DIN-links	3007160
250 mm	0,23 m²	0,184 m²	DIN-rechts	3007162
300 mm	0,23 m²	0,184 m²	DIN-links	3007164
300 mm	0,23 m²	0,184 m²	DIN-rechts	3007166
365 mm	0,23 m²	0,184 m²	DIN-links	3007170
365 mm	0,23 m²	0,184 m²	DIN-rechts	3007172
400 mm	0,23 m²	0,184 m²	DIN-links	3007174
400 mm	0,23 m²	0,184 m²	DIN-rechts	3007176

200 mm	0,22 m²	0,179 m²	DIN-links	3007206
200 mm	0,22 m²	0,179 m²	DIN-rechts	3007208
240 mm	0,22 m²	0,179 m²	DIN-links	3007210
240 mm	0,22 m²	0,179 m²	DIN-rechts	3007212
250 mm	0,22 m²	0,179 m²	DIN-links	3007214
250 mm	0,22 m²	0,179 m²	DIN-rechts	3007216
300 mm	0,22 m²	0,179 m²	DIN-links	3007218
300 mm	0,22 m²	0,179 m²	DIN-rechts	3007220
365 mm	0,22 m²	0,179 m²	DIN-links	3007222
365 mm	0,22 m²	0,179 m²	DIN-rechts	3007224
400 mm	0,22 m²	0,179 m²	DIN-links	3007226
400 mm	0,22 m²	0,179 m²	DIN-rechts	3007228

200 mm	0,32 m²	0,271 m²	DIN-links	3007234
200 mm	0,32 m²	0,271 m²	DIN-rechts	3007236
240 mm	0,32 m²	0,271 m²	DIN-links	3007240
240 mm	0,32 m²	0,271 m²	DIN-rechts	3007242
250 mm	0,32 m²	0,271 m²	DIN-links	3007244
250 mm	0,32 m²	0,271 m²	DIN-rechts	3007246
300 mm	0,32 m²	0,271 m²	DIN-links	3007248
300 mm	0,32 m²	0,271 m²	DIN-rechts	3007250
365 mm	0,32 m²	0,271 m²	DIN-links	3007254
365 mm	0,32 m²	0,271 m²	DIN-rechts	3007256
400 mm	0,32 m²	0,271 m²	DIN-links	3007258
400 mm	0,32 m²	0,271 m²	DIN-rechts	3007260

200 mm	0,42 m²	0,364 m²	DIN-links	3007262
200 mm	0,42 m²	0,364 m²	DIN-rechts	3007264
240 mm	0,42 m²	0,364 m²	DIN-links	3007266
240 mm	0,42 m²	0,364 m²	DIN-rechts	3007268
250 mm	0,42 m²	0,364 m²	DIN-links	3007270
250 mm	0,42 m²	0,364 m²	DIN-rechts	3007272
300 mm	0,42 m²	0,364 m²	DIN-links	3007274
300 mm	0,42 m²	0,364 m²	DIN-rechts	3007276
365 mm	0,42 m²	0,364 m²	DIN-links	3007280
365 mm	0,42 m²	0,364 m²	DIN-rechts	3007282
400 mm	0,42 m²	0,364 m²	DIN-links	3007284
400 mm	0,42 m²	0,364 m²	DIN-rechts	3007286

200 mm	0,62 m²	0,549 m²	DIN-links	3007290
200 mm	0,62 m²	0,549 m²	DIN-rechts	3007292
240 mm	0,62 m²	0,549 m²	DIN-links	3007296
240 mm	0,62 m²	0,549 m²	DIN-rechts	3007298
250 mm	0,62 m²	0,549 m²	DIN-links	3007300
250 mm	0,62 m²	0,549 m²	DIN-rechts	3007302
300 mm	0,62 m²	0,549 m²	DIN-links	3007304
300 mm	0,62 m²	0,549 m²	DIN-rechts	3007306
365 mm	0,62 m²	0,549 m²	DIN-links	3007310
365 mm	0,62 m²	0,549 m²	DIN-rechts	3007312
400 mm	0,62 m²	0,549 m²	DIN-links	3007314
400 mm	0,62 m²	0,549 m²	DIN-rechts	3007316
