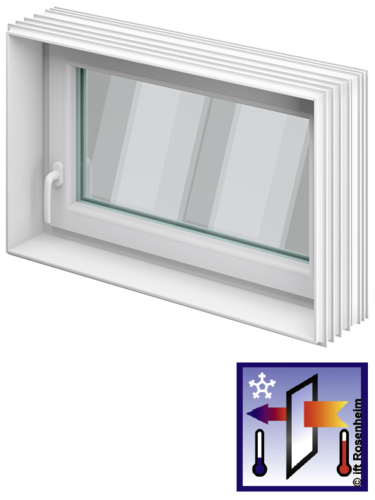

Hochwärmegedämmt (PHT) für energieeffizientes Bauen

Hochwaermegedaemmt Pht Fuer Energieeffizientes Bauen 663084

Produktvorteile

Immer mit 3-fach Wärmeschutzverglasung
Größtmögliche Glasfläche
In Wohnraumfensteroptik
Geeignet für Bauten mit dem "Qualitätssiegel Nachhaltiges Gebäude"
Optimale Wärmedämmung durch 82 mm Bautiefe und Mehrkammerhohlprofile
Mitteldichtungssystem für hohe Luftdichtigkeit
Reinweiße Oberfläche
Gleiche Farbgebung auf Rahmen und Flügel
Optimale Betonverkrallung
Beidseitig integrierte Schalungsdichtung
Patentiertes Nut-Federsystem für Dämmungsanschlussprofile
Mit Zuschlagsicherung für sicheres Einrasten im offenen Kippzustand

Produktinformationen

Mit Dreh-/Kippflügel
Ausführung DIN-links/DIN-rechts
Mit Folierung zum Schutz des Produktes
Die Abmessung ist jeweils 10 mm kleiner als das angegebene Baurichtmaß
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)
- Ab 800 m über NN (Meeresspiegelhöhe) wird ein Flügel mit Druckausgleichsventil empfohlen. (Auf Anfrage erhältlich)

Geeignet für KFW-geförderte Gebäude und Passivhäuser durch zusätzliche Kerndämmung
Geeignet für alle Bauweisen
Inkl. Holzaussteifung
Mit 3-fach Wärmeschutzverglasung
Geprüft durch das ift-Rosenheim (Prüfbericht 22-001807-PR02 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate)
U_g-Wert = 0,6 W/(m²K)
U_w-Wert = 0,73 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
F_RSI-Wert = 0,80 W/(m²K) abhängig vom Wandaufbau
Schalldämmmaß R_W-Wert = 35 dB

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

200	0,15	0,118	DIN-links	3007482	536,00	A2
200	0,15	0,118	DIN-rechts	3007483	536,00	A2
240	0,15	0,118	DIN-links	3007484	536,00	A2
240	0,15	0,118	DIN-rechts	3007485	536,00	A2
250	0,15	0,118	DIN-links	3007486	536,00	A2
250	0,15	0,118	DIN-rechts	3007487	536,00	A2
300	0,15	0,118	DIN-links	3007488	536,00	A2
300	0,15	0,118	DIN-rechts	3007489	536,00	A2
365	0,15	0,118	DIN-links	3007490	556,00	A2
365	0,15	0,118	DIN-rechts	3007491	556,00	A2
400	0,15	0,118	DIN-links	3007492	556,00	A2
400	0,15	0,118	DIN-rechts	3007493	556,00	A2

200	0,23	0,184	DIN-links	3007494	568,00	A2
200	0,23	0,184	DIN-rechts	3007495	568,00	A2
240	0,23	0,184	DIN-links	3007496	568,00	A2
240	0,23	0,184	DIN-rechts	3007497	568,00	A2
250	0,23	0,184	DIN-links	3007498	568,00	A2
250	0,23	0,184	DIN-rechts	3007499	568,00	A2
300	0,23	0,184	DIN-links	3007500	568,00	A2
300	0,23	0,184	DIN-rechts	3007501	568,00	A2
365	0,23	0,184	DIN-links	3007502	599,00	A2
365	0,23	0,184	DIN-rechts	3007503	599,00	A2
400	0,23	0,184	DIN-links	3007504	599,00	A2
400	0,23	0,184	DIN-rechts	3007505	599,00	A2

200	0,22	0,179	DIN-links	3007518	593,00	A2
200	0,22	0,179	DIN-rechts	3007519	593,00	A2
240	0,22	0,179	DIN-links	3007520	593,00	A2
240	0,22	0,179	DIN-rechts	3007521	593,00	A2
250	0,22	0,179	DIN-links	3007522	593,00	A2
250	0,22	0,179	DIN-rechts	3007523	593,00	A2
300	0,22	0,179	DIN-links	3007524	593,00	A2
300	0,22	0,179	DIN-rechts	3007525	593,00	A2
365	0,22	0,179	DIN-links	3007526	617,00	A2
365	0,22	0,179	DIN-rechts	3007527	617,00	A2
400	0,22	0,179	DIN-links	3007528	617,00	A2
400	0,22	0,179	DIN-rechts	3007529	617,00	A2

200	0,32	0,271	DIN-links	3007530	620,00	A2
200	0,32	0,271	DIN-rechts	3007531	620,00	A2
240	0,32	0,271	DIN-links	3007532	620,00	A2
240	0,32	0,271	DIN-rechts	3007533	620,00	A2
250	0,32	0,271	DIN-links	3007534	620,00	A2
250	0,32	0,271	DIN-rechts	3007535	620,00	A2
300	0,32	0,271	DIN-links	3007536	620,00	A2
300	0,32	0,271	DIN-rechts	3007537	620,00	A2
365	0,32	0,271	DIN-links	3007538	647,00	A2
365	0,32	0,271	DIN-rechts	3007539	647,00	A2
400	0,32	0,271	DIN-links	3007540	647,00	A2
400	0,32	0,271	DIN-rechts	3007541	647,00	A2

200	0,42	0,364	DIN-links	3007542	647,00	A2
200	0,42	0,364	DIN-rechts	3007543	647,00	A2
240	0,42	0,364	DIN-links	3007544	647,00	A2
240	0,42	0,364	DIN-rechts	3007545	647,00	A2
250	0,42	0,364	DIN-links	3007546	647,00	A2
250	0,42	0,364	DIN-rechts	3007547	647,00	A2
300	0,42	0,364	DIN-links	3007548	647,00	A2
300	0,42	0,364	DIN-rechts	3007549	647,00	A2
365	0,42	0,364	DIN-links	3007550	671,00	A2
365	0,42	0,364	DIN-rechts	3007551	671,00	A2
400	0,42	0,364	DIN-links	3007552	671,00	A2
400	0,42	0,364	DIN-rechts	3007553	671,00	A2

200	0,62	0,549	DIN-links	3007554	752,00	A2
200	0,62	0,549	DIN-rechts	3007555	752,00	A2
240	0,62	0,549	DIN-links	3007556	752,00	A2
240	0,62	0,549	DIN-rechts	3007557	752,00	A2
250	0,62	0,549	DIN-links	3007558	752,00	A2
250	0,62	0,549	DIN-rechts	3007559	752,00	A2
300	0,62	0,549	DIN-links	3007560	752,00	A2
300	0,62	0,549	DIN-rechts	3007561	752,00	A2
365	0,62	0,549	DIN-links	3007562	772,00	A2
365	0,62	0,549	DIN-rechts	3007563	772,00	A2
400	0,62	0,549	DIN-links	3007564	772,00	A2
400	0,62	0,549	DIN-rechts	3007565	772,00	A2

200	0,81	0,734	DIN-links	3007566	786,00	A2
200	0,81	0,734	DIN-rechts	3007567	786,00	A2
240	0,81	0,734	DIN-links	3007568	786,00	A2
240	0,81	0,734	DIN-rechts	3007569	786,00	A2
250	0,81	0,734	DIN-links	3007570	786,00	A2
250	0,81	0,734	DIN-rechts	3007571	786,00	A2
300	0,81	0,734	DIN-links	3007572	786,00	A2
300	0,81	0,734	DIN-rechts	3007573	786,00	A2
365	0,81	0,734	DIN-links	3007574	814,00	A2
365	0,81	0,734	DIN-rechts	3007575	814,00	A2
400	0,81	0,734	DIN-links	3007576	814,00	A2
400	0,81	0,734	DIN-rechts	3007577	814,00	A2

200	0,81	0,734	DIN-links	3007578	872,00	A2
200	0,81	0,734	DIN-rechts	3007579	872,00	A2
240	0,81	0,734	DIN-links	3007580	872,00	A2
240	0,81	0,734	DIN-rechts	3007581	872,00	A2
250	0,81	0,734	DIN-links	3007582	872,00	A2
250	0,81	0,734	DIN-rechts	3007583	872,00	A2
300	0,81	0,734	DIN-links	3007584	872,00	A2
300	0,81	0,734	DIN-rechts	3007585	872,00	A2
365	0,81	0,734	DIN-links	3007586	901,00	A2
365	0,81	0,734	DIN-rechts	3007587	901,00	A2
400	0,81	0,734	DIN-links	3007588	901,00	A2
400	0,81	0,734	DIN-rechts	3007589	901,00	A2

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

200 mm	0,15 m²	0,118 m²	DIN-links	3007482
200 mm	0,15 m²	0,118 m²	DIN-rechts	3007483
240 mm	0,15 m²	0,118 m²	DIN-links	3007484
240 mm	0,15 m²	0,118 m²	DIN-rechts	3007485
250 mm	0,15 m²	0,118 m²	DIN-links	3007486
250 mm	0,15 m²	0,118 m²	DIN-rechts	3007487
300 mm	0,15 m²	0,118 m²	DIN-links	3007488
300 mm	0,15 m²	0,118 m²	DIN-rechts	3007489
365 mm	0,15 m²	0,118 m²	DIN-links	3007490
365 mm	0,15 m²	0,118 m²	DIN-rechts	3007491
400 mm	0,15 m²	0,118 m²	DIN-links	3007492
400 mm	0,15 m²	0,118 m²	DIN-rechts	3007493

200 mm	0,23 m²	0,184 m²	DIN-links	3007494
200 mm	0,23 m²	0,184 m²	DIN-rechts	3007495
240 mm	0,23 m²	0,184 m²	DIN-links	3007496
240 mm	0,23 m²	0,184 m²	DIN-rechts	3007497
250 mm	0,23 m²	0,184 m²	DIN-links	3007498
250 mm	0,23 m²	0,184 m²	DIN-rechts	3007499
300 mm	0,23 m²	0,184 m²	DIN-links	3007500
300 mm	0,23 m²	0,184 m²	DIN-rechts	3007501
365 mm	0,23 m²	0,184 m²	DIN-links	3007502
365 mm	0,23 m²	0,184 m²	DIN-rechts	3007503
400 mm	0,23 m²	0,184 m²	DIN-links	3007504
400 mm	0,23 m²	0,184 m²	DIN-rechts	3007505

200 mm	0,22 m²	0,179 m²	DIN-links	3007518
200 mm	0,22 m²	0,179 m²	DIN-rechts	3007519
240 mm	0,22 m²	0,179 m²	DIN-links	3007520
240 mm	0,22 m²	0,179 m²	DIN-rechts	3007521
250 mm	0,22 m²	0,179 m²	DIN-links	3007522
250 mm	0,22 m²	0,179 m²	DIN-rechts	3007523
300 mm	0,22 m²	0,179 m²	DIN-links	3007524
300 mm	0,22 m²	0,179 m²	DIN-rechts	3007525
365 mm	0,22 m²	0,179 m²	DIN-links	3007526
365 mm	0,22 m²	0,179 m²	DIN-rechts	3007527
400 mm	0,22 m²	0,179 m²	DIN-links	3007528
400 mm	0,22 m²	0,179 m²	DIN-rechts	3007529

200 mm	0,32 m²	0,271 m²	DIN-links	3007530
200 mm	0,32 m²	0,271 m²	DIN-rechts	3007531
240 mm	0,32 m²	0,271 m²	DIN-links	3007532
240 mm	0,32 m²	0,271 m²	DIN-rechts	3007533
250 mm	0,32 m²	0,271 m²	DIN-links	3007534
250 mm	0,32 m²	0,271 m²	DIN-rechts	3007535
300 mm	0,32 m²	0,271 m²	DIN-links	3007536
300 mm	0,32 m²	0,271 m²	DIN-rechts	3007537
365 mm	0,32 m²	0,271 m²	DIN-links	3007538
365 mm	0,32 m²	0,271 m²	DIN-rechts	3007539
400 mm	0,32 m²	0,271 m²	DIN-links	3007540
400 mm	0,32 m²	0,271 m²	DIN-rechts	3007541

200 mm	0,42 m²	0,364 m²	DIN-links	3007542
200 mm	0,42 m²	0,364 m²	DIN-rechts	3007543
240 mm	0,42 m²	0,364 m²	DIN-links	3007544
240 mm	0,42 m²	0,364 m²	DIN-rechts	3007545
250 mm	0,42 m²	0,364 m²	DIN-links	3007546
250 mm	0,42 m²	0,364 m²	DIN-rechts	3007547
300 mm	0,42 m²	0,364 m²	DIN-links	3007548
300 mm	0,42 m²	0,364 m²	DIN-rechts	3007549
365 mm	0,42 m²	0,364 m²	DIN-links	3007550
365 mm	0,42 m²	0,364 m²	DIN-rechts	3007551
400 mm	0,42 m²	0,364 m²	DIN-links	3007552
400 mm	0,42 m²	0,364 m²	DIN-rechts	3007553

200 mm	0,62 m²	0,549 m²	DIN-links	3007554
200 mm	0,62 m²	0,549 m²	DIN-rechts	3007555
240 mm	0,62 m²	0,549 m²	DIN-links	3007556
240 mm	0,62 m²	0,549 m²	DIN-rechts	3007557
250 mm	0,62 m²	0,549 m²	DIN-links	3007558
250 mm	0,62 m²	0,549 m²	DIN-rechts	3007559
300 mm	0,62 m²	0,549 m²	DIN-links	3007560
300 mm	0,62 m²	0,549 m²	DIN-rechts	3007561
365 mm	0,62 m²	0,549 m²	DIN-links	3007562
365 mm	0,62 m²	0,549 m²	DIN-rechts	3007563
400 mm	0,62 m²	0,549 m²	DIN-links	3007564
400 mm	0,62 m²	0,549 m²	DIN-rechts	3007565

200 mm	0,81 m²	0,734 m²	DIN-links	3007566
200 mm	0,81 m²	0,734 m²	DIN-rechts	3007567
240 mm	0,81 m²	0,734 m²	DIN-links	3007568
240 mm	0,81 m²	0,734 m²	DIN-rechts	3007569
250 mm	0,81 m²	0,734 m²	DIN-links	3007570
250 mm	0,81 m²	0,734 m²	DIN-rechts	3007571
300 mm	0,81 m²	0,734 m²	DIN-links	3007572
300 mm	0,81 m²	0,734 m²	DIN-rechts	3007573
365 mm	0,81 m²	0,734 m²	DIN-links	3007574
365 mm	0,81 m²	0,734 m²	DIN-rechts	3007575
400 mm	0,81 m²	0,734 m²	DIN-links	3007576
400 mm	0,81 m²	0,734 m²	DIN-rechts	3007577

200 mm	0,81 m²	0,734 m²	DIN-links	3007578
200 mm	0,81 m²	0,734 m²	DIN-rechts	3007579
240 mm	0,81 m²	0,734 m²	DIN-links	3007580
240 mm	0,81 m²	0,734 m²	DIN-rechts	3007581
250 mm	0,81 m²	0,734 m²	DIN-links	3007582
250 mm	0,81 m²	0,734 m²	DIN-rechts	3007583
300 mm	0,81 m²	0,734 m²	DIN-links	3007584
300 mm	0,81 m²	0,734 m²	DIN-rechts	3007585
365 mm	0,81 m²	0,734 m²	DIN-links	3007586
365 mm	0,81 m²	0,734 m²	DIN-rechts	3007587
400 mm	0,81 m²	0,734 m²	DIN-links	3007588
400 mm	0,81 m²	0,734 m²	DIN-rechts	3007589

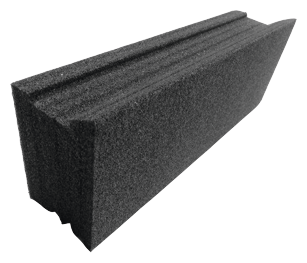

Dämmungsanschlussprofile
