Hochwasserdicht* mit 3-fach Verglasung (HWD)

24 Std. wasserdicht bis 1,3 m und hochwasserbeständig bis 1,7 m gemäß ift-Richtlinie FE-07/01 "Hochwasserbeständige Fenster + Türen"*
Mit abschließbarer Griffolive
Geprüft für den Einbau in WU-Beton
Für Betonbauweise
U_g-Wert = 0,8 W/(m²K)
U_w-Wert = 1,0 W/(m²K)
Schalldämmmaß 35 – 39 dB, Schallschutzklasse 3
Einbruchhemmend mit der
Widerstandsklasse RC2**
*24-Std.-Test gem. ift-Richtlinie FE-07/01, Prüfbericht 16-000434-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate
**Prüfbericht 15-001619-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate

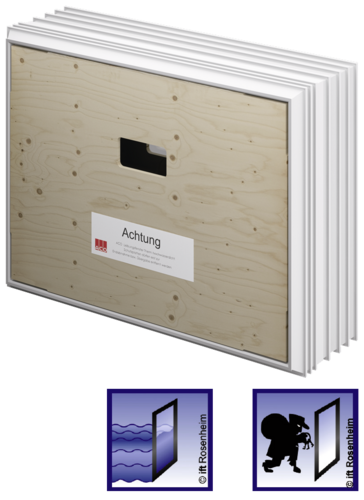

Inkl. Schutz- und Aussteifungsplatten
Planerhinweis:
- Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Tiefe	Freier Lüftungsquerschnitt	Glasfläche
[mm]	[m²]	[m²]

240	0,23	0,184	DIN-links	328521	1077,50	A2
240	0,23	0,184	DIN-rechts	328531	1077,50	A2
250	0,23	0,184	DIN-links	328522	1077,50	A2
250	0,23	0,184	DIN-rechts	328532	1077,50	A2
300	0,23	0,184	DIN-links	328523	1077,50	A2
300	0,23	0,184	DIN-rechts	328533	1077,50	A2

240	0,22	0,179	DIN-links	328541	1118,00	A2
240	0,22	0,179	DIN-rechts	328551	1118,00	A2
250	0,22	0,179	DIN-links	328542	1118,00	A2
250	0,22	0,179	DIN-rechts	328552	1118,00	A2
300	0,22	0,179	DIN-links	328543	1118,00	A2
300	0,22	0,179	DIN-rechts	328553	1118,00	A2

240	0,32	0,271	DIN-links	328561	1179,00	A2
240	0,32	0,271	DIN-rechts	328571	1179,00	A2
250	0,32	0,271	DIN-links	328562	1179,00	A2
250	0,32	0,271	DIN-rechts	328572	1179,00	A2
300	0,32	0,271	DIN-links	328563	1179,00	A2
300	0,32	0,271	DIN-rechts	328573	1179,00	A2

240	0,42	0,364	DIN-links	328581	1230,00	A2
240	0,42	0,364	DIN-rechts	328591	1230,00	A2
250	0,42	0,364	DIN-links	328582	1230,00	A2
250	0,42	0,364	DIN-rechts	328592	1230,00	A2
300	0,42	0,364	DIN-links	328583	1230,00	A2
300	0,42	0,364	DIN-rechts	328593	1230,00	A2

240	0,62	0,549	DIN-links	328601	1386,00	A2
240	0,62	0,549	DIN-rechts	328611	1386,00	A2
250	0,62	0,549	DIN-links	328602	1386,00	A2
250	0,62	0,549	DIN-rechts	328612	1386,00	A2
300	0,62	0,549	DIN-links	328603	1386,00	A2
300	0,62	0,549	DIN-rechts	328613	1386,00	A2

Abmessungen	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop
Tiefe	Freier Lüftungsquerschnitt	Glasfläche	Anschlag	Artikel-Nr.	Shop

240 mm	0,23 m²	0,184 m²	DIN-links	328521
240 mm	0,23 m²	0,184 m²	DIN-rechts	328531
250 mm	0,23 m²	0,184 m²	DIN-links	328522
250 mm	0,23 m²	0,184 m²	DIN-rechts	328532
300 mm	0,23 m²	0,184 m²	DIN-links	328523
300 mm	0,23 m²	0,184 m²	DIN-rechts	328533

240 mm	0,22 m²	0,179 m²	DIN-links	328541
240 mm	0,22 m²	0,179 m²	DIN-rechts	328551
250 mm	0,22 m²	0,179 m²	DIN-links	328542
250 mm	0,22 m²	0,179 m²	DIN-rechts	328552
300 mm	0,22 m²	0,179 m²	DIN-links	328543
300 mm	0,22 m²	0,179 m²	DIN-rechts	328553

240 mm	0,32 m²	0,271 m²	DIN-links	328561
240 mm	0,32 m²	0,271 m²	DIN-rechts	328571
250 mm	0,32 m²	0,271 m²	DIN-links	328562
250 mm	0,32 m²	0,271 m²	DIN-rechts	328572
300 mm	0,32 m²	0,271 m²	DIN-links	328563
300 mm	0,32 m²	0,271 m²	DIN-rechts	328573

240 mm	0,42 m²	0,364 m²	DIN-links	328581
240 mm	0,42 m²	0,364 m²	DIN-rechts	328591
250 mm	0,42 m²	0,364 m²	DIN-links	328582
250 mm	0,42 m²	0,364 m²	DIN-rechts	328592
300 mm	0,42 m²	0,364 m²	DIN-links	328583
300 mm	0,42 m²	0,364 m²	DIN-rechts	328593

240 mm	0,62 m²	0,549 m²	DIN-links	328601
240 mm	0,62 m²	0,549 m²	DIN-rechts	328611
250 mm	0,62 m²	0,549 m²	DIN-links	328602
250 mm	0,62 m²	0,549 m²	DIN-rechts	328612
300 mm	0,62 m²	0,549 m²	DIN-links	328603
300 mm	0,62 m²	0,549 m²	DIN-rechts	328613
