ACO GmbH

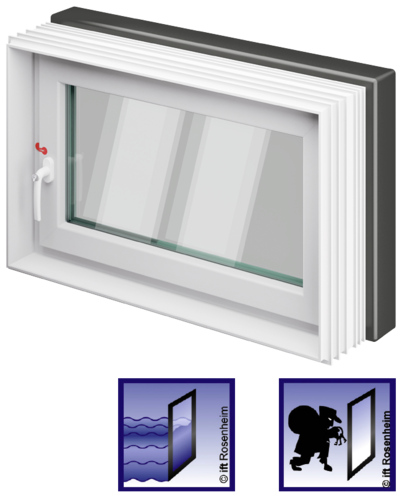

Leibungsfenster komplettiert – Zur Sanierung

Produktvorteile

  • Eine Lösung aus einer Hand für die Sanierung oder Nachrüstung von Fensteröffnungen im Bestand
  • Basis ist das bekannte hochwasserdichte* Fenster ACO Therm® HWD
  • Andichtung mittels einer Elastomer-Folie an die Wand
  • Industriell vorgefertigte Lösung

Produktinformationen

  • Das integrierte ACO Leibungsfenster HWD ist 24 Std. wasserdicht bis 1,3 m und hochwasserbeständig bis 1,7 m gemäß ift-Richtlinie FE-07/01 "Hochwasserbeständige Fenster + Türen"*
  • Mit abschließbarer Griffolive
  • Einbruchhemmend mit der
  • Widerstandsklasse RC2**
  • Mit 3-fach Wärmeschutzverglasung
  • Ug-Wert = 0,8 W/(m²K)
  • Uw-Wert = 1,0 W/(m²K) bezogen auf 1,23 x 1,48 m Fenstergröße
  • Schalldämmmaß 35 – 39 dB, Schallschutzklasse 3
  • *24-Std.-Test gem. ift-Richtlinie FE-07/01, Prüfbericht 14-002562-PR01 einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate
  • **Prüfbericht 15-001619-PR01einsehbar unter: www.aco.de/downloads/zulassungen-und-zertifikate
  • Planerhinweis:
    • Die verwendete Isolierverglasung darf keinen erhöhten Temperaturdifferenzen ausgesetzt werden. Eine ausreichende Belüftung ist zu gewährleisten. (Hinweise siehe: VFF-Merkblatt V.02)

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

AbmessungenGlasflächeAnschlagArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
Tiefe
[mm][m²]
2400,118DIN-links3290011390,00A2
DIN-rechts3290111390,00A2
3000,118DIN-links3290031435,00A2
DIN-rechts3290131435,00A2
3500,118DIN-links3290051480,00A2
DIN-rechts3290151480,00A2
2400,184DIN-links3290211695,00A2
DIN-rechts3290311695,00A2
3000,184DIN-links3290231750,00A2
DIN-rechts3290331750,00A2
3500,184DIN-links3290251800,00A2
DIN-rechts3290351800,00A2
2400,179DIN-links3290411760,00A2
DIN-rechts3290511760,00A2
3000,179DIN-links3290431815,00A2
DIN-rechts3290531815,00A2
3500,179DIN-links3290451870,00A2
DIN-rechts3290551870,00A2
2400,271DIN-links3290611845,00A2
DIN-rechts3290711845,00A2
3000,271DIN-links3290631905,00A2
DIN-rechts3290731905,00A2
3500,271DIN-links3290651965,00A2
DIN-rechts3290751965,00A2
2400,364DIN-links3290811940,00A2
DIN-rechts3290911940,00A2
3000,364DIN-links3290831990,00A2
DIN-rechts3290931990,00A2
3500,364DIN-links3290852040,00A2
DIN-rechts3290952040,00A2
2400,549DIN-links3291012180,00A2
DIN-rechts3291112180,00A2
3000,549DIN-links3291032240,00A2
DIN-rechts3291132240,00A2
3500,549DIN-links3291052300,00A2
DIN-rechts3291152300,00A2
AbmessungenGlasflächeAnschlagArtikel-Nr.
Tiefe
240 mm0,118 m²DIN-links329001
DIN-rechts329011
300 mm0,118 m²DIN-links329003
DIN-rechts329013
350 mm0,118 m²DIN-links329005
DIN-rechts329015
240 mm0,184 m²DIN-links329021
DIN-rechts329031
300 mm0,184 m²DIN-links329023
DIN-rechts329033
350 mm0,184 m²DIN-links329025
DIN-rechts329035
240 mm0,179 m²DIN-links329041
DIN-rechts329051
300 mm0,179 m²DIN-links329043
DIN-rechts329053
350 mm0,179 m²DIN-links329045
DIN-rechts329055
240 mm0,271 m²DIN-links329061
DIN-rechts329071
300 mm0,271 m²DIN-links329063
DIN-rechts329073
350 mm0,271 m²DIN-links329065
DIN-rechts329075
240 mm0,364 m²DIN-links329081
DIN-rechts329091
300 mm0,364 m²DIN-links329083
DIN-rechts329093
350 mm0,364 m²DIN-links329085
DIN-rechts329095
240 mm0,549 m²DIN-links329101
DIN-rechts329111
300 mm0,549 m²DIN-links329103
DIN-rechts329113
350 mm0,549 m²DIN-links329105
DIN-rechts329115

Dämmplattenkleber

Passend für
  • ACO Therm® Block und Erhöhungselement
  • Sanierungsfenster HWD-S plus
  • Dämmungsanschlussprofile
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 34,75
  • Rabattgruppe: D1
  • 800 ml
  • 1-K Polyurethankleber
  • Verarbeitung erfolgt mit Hilfe einer Schaumpistole
Artikel-Nr.
315798

Abschließbare Griffolive

Passend für

Dreh-/Kipp-Fenster

Beschreibung
  • Weiß
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 26,00
  • Rabattgruppe: A1
Artikel-Nr.
00446

Fensterrahmendübel F10M152 Metall

Passend für
  • Sanierungsfenster
  • HWD-S plus
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 37,50
  • Rabattgruppe: A1
  • Inhalt: 6 Stück
Artikel-Nr.
327395

Novoproof Kleber FA

Passend für
  • Sanierungsfenster
  • HWD-S plus
Beschreibung
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 25,75
  • Rabattgruppe: A1
Artikel-Nr.
327396
  • Lieferzeit auf Anfrage.
  • Novoproof Kleber FA und Fensterrahmendübel: Es werden für ein 1000 x 1000 mm Fenster 4 Novoproof Kleber FA und 12 Fensterrahmendübel benötigt.
  • Die Abmessung des Leibungsrahmens ist jeweils 10 mm kleiner (Manschette 10 mm größer) als das angegebene Baurichtmaß.
  • Hinweis: Das hochwasserdichte* Kellerfenster sollte gemeinsam mit dem druckwasserdichten Lichtschacht von ACO verbaut werden, es kann diesen nicht ersetzen. Das Kellerfenster kann nicht Bestandteil einer dauerhaften Bauwerksabdichtung nach DIN 18533 sein. Das Fenster muss unterhalb der Lichtschachtkante und Lichtschachtrost verbaut sein. Dies dient dem unbedingten Schutz vor Treibgut. Es ist geprüft für den Einbau in WU-Beton bei genauer Befolgung der Einbauhinweise. Die Einbauhinweise und die Produktinformationen sind unbedingt zu beachten! Zur Aufrechterhaltung der Wasserdichtigkeit/Hochwasserbeständigkeit muss das Fenster einmal jährlich und nach jedem Hochwasserereignis durch einen ACO Servicepartner geprüft werden.
