ACO GmbH

Komplettablaeufe 237159

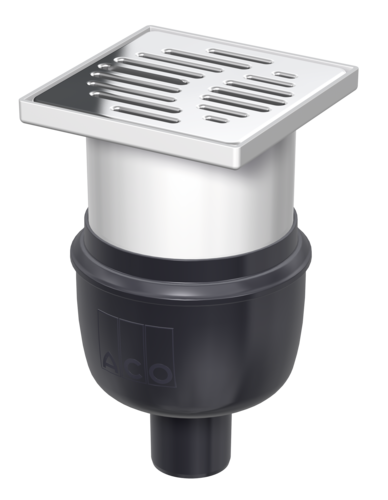

Komplettabläufe

Produktvorteile

  • Nachrüstbarer Pressdichtungsflansch
  • Optimale Reinigungsmöglichkeit
  • Höhenverstellbare Dünnbettabdichtung

Produktinformationen

  • Aus Kunststoff
  • Geprüft gemäß DIN EN 1253
  • Mit Halte-/Anschlussrand
  • Mit herausnehmbarem Geruchsverschluss
  • Mit integrierter Dichtung zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
  • Schlitzrost aus Edelstahl
    • Belastungsklasse: K 3
    • Schlitzweite: 8 mm
  • Mit Bauzeitschutzdeckel
  • Sperrwasserhöhe: 30 mm = Flatline
  • Sperrwasserhöhe: 50 mm = Standard
  • Rahmenmaß:
    • Standard = 150 x 150 mm
    • Flatline = 100 x 100 mm

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z-19.53.2442 bei Verwendung eines Brandschutz-Sets.

Infobox

Hinweis:

Brandschutz-Sets und ACO Fit-ins sind nicht Bestandteil des ACO GmbH Programms.

Im Bedarfsfall wenden Sie sich bitte an unsere Kollegen von ACO Haustechnik.

AusführungAbflussleistungStutzenneigungAblaufHöhenverstellbarkeitAussparungSeitlicher ZulaufGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]		Merken
[l/s][mm][mm][kg]
Standard1,590°DN 5015-96200 x 200Nein0,9679948Auf Anfrage
1,690°DN 7015-96200 x 200Nein0,9679952Auf Anfrage
DN 10015-96200 x 200Nein0,9660826Auf Anfrage
Standard11,5°DN 5015-96200 x 330Ja1,1679947Auf Anfrage
200 x 260Nein0,9660823Auf Anfrage
1,61,5°DN 70/DN 10015-96200 x 350Ja1,0679950Auf Anfrage
200 x 310Nein1,0660825Auf Anfrage
Flatline0,81,5°DN 507-75200 x 330Ja0,9679949Auf Anfrage
200 x 260Nein0,7660824Auf Anfrage
AusführungAbflussleistungStutzenneigungAblaufHöhenverstellbarkeitAussparungSeitlicher ZulaufStutzen-

neigung		GewichtArtikel-Nr.
Standard1,5 l/s90°DN 5015-96 mm200 mm x 200 mmNein90°0,9 kg679948
1,6 l/s90°DN 7015-96 mm200 mm x 200 mmNein90°0,9 kg679952
DN 10015-96 mm200 mm x 200 mmNein90°0,9 kg660826
Standard1 l/s1,5°DN 5015-96 mm200 mm x 330 mmJa1,5°1,1 kg679947
200 mm x 260 mmNein1,5°0,9 kg660823
1,6 l/s1,5°DN 70/DN 10015-96 mm200 mm x 350 mmJa1,5°1,0 kg679950
200 mm x 310 mmNein1,5°1,0 kg660825
Flatline0,8 l/s1,5°DN 507-75 mm200 mm x 330 mmJa1,5°0,9 kg679949
200 mm x 260 mmNein1,5°0,7 kg660824

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg
  • Rabattgruppe: 2
Artikel-Nr.
2040.00.00

Dünnbettflansch

Passend für
  • Alle Aufsatzstücke Easyflow
    • 2500.77.11, 2700.77.11, 2700.77.12
    • 5141.22.00, 5141.23.00, 5141.24.00, 5141.25.00, 5141.38.00, 5141.43.00, 5141.46.00
  • Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
  • Flansch aus Kunststoff mit angespritztem Vlies
  • Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Verbundverfahren
  • Gewicht: 0,2 kg
  • Rabattgruppe: 2
Artikel-Nr.
2040.00.01

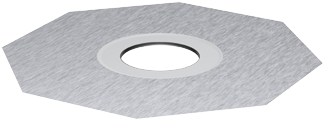

Dünnbettflansch

Passend für
  • Alle Aufsatzstücke Easyflow
    • 2500.77.11.
    • 2700.77.11
    • 2700.77.12
  • Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
  • Flansch aus Kunststoff mit angespritztem Vlies
  • Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Dünnbettverfahren
  • Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 73,00
  • Rabattgruppe: S1
  • Gewicht: 0,2 kg
Artikel-Nr.
679945

Pressdichtungsflansch

Passend für
  • Alle Bodenabläufe Easyflow
Beschreibung
  • Flansch aus Kunststoff
  • Losflansch aus Edelstahl
  • Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
  • Gewicht: 0,6 kg
  • Rabattgruppe: 2
Artikel-Nr.
2040.00.02
