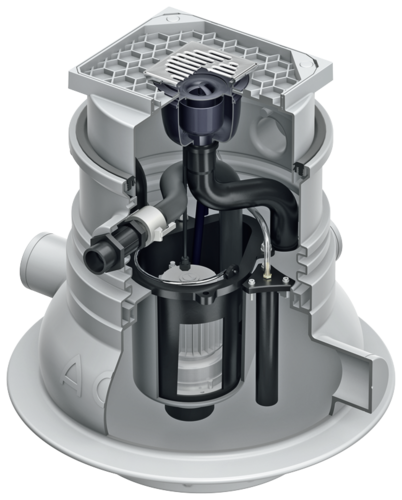

Muli-UF – komplett
Produktvorteile
- Einfache Einbringung durch Gewerktrennung
- 3 Zuläufe zur Auswahl
- Hohes Nutzvolumen – 27l
- Einfache Mon-/ Demontage der Pumpe durch separaten Pumpenbehälter
- Vollwertiger Bodenablauf im Aufsatzstück
Produktinformationen
- Fäkalienhebeanlage
- Anwendungsbereiche
- Kellerentwässerung von Einfamilienhäusern
- Zur Unterflurinstallation in frostgeschützten Räumen
- Sammelbehälter aus Polyethylen

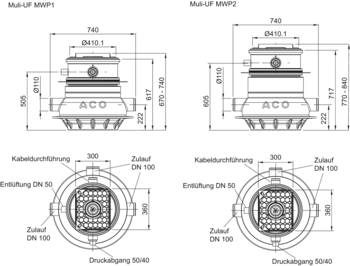

- 2 versch. Behältergrößen erhältlich
- 3 horizontale Zulaufstutzen DN 100
- 1 Stutzen für Kabeldurchführung DN 70
- 1 Entlüftungsstutzen DN 50
- Aufsatzstück mit befliesbarer Abdeckung
- Belastungsklasse K3
- Dreh- und höhenverstellbar
- Integrierter Bodenablauf mit Sperrwasserhöhe=50 mm
- Revisionsöffnung= 330 x 250 mm
- Anschluss Druckleitung
- Druckleitungsanschluss nach EN ISO 15493 aus PVC-U; 50 40-R 1¼"
- Integrierte Rückschlagklappe

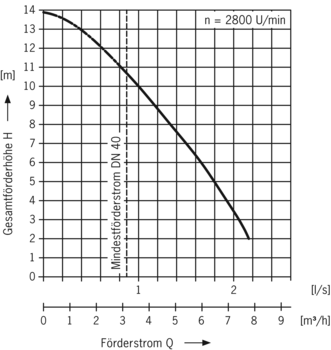

- Schneidwerkpumpe
- Schutzart IP 67
- Montiert in separatem Pumpenbehälter
- Mit Gleitringdichtung
- 10 m Anschlusskabel
- Niveauschaltung
- Pneumatische Niveauschaltung mit 10 m Steuerleitung
- Steuerung
- Schutzart IP 54
- 1,5 m Kabel und Schuko- Stecker
- Potentialfreie Sammelstör- und Betriebsmeldung
- Nicht einzuleiten sind:
- Feste Stoffe wie: Feuchtes Toilettenpapier, Feuchttücher (Faservliese), Küchenabfälle, Glas, Sand, Asche, Faserstoffe (Auch Haare), Kunstharze, Teer, Pappe, Textilien, Fette (öle), Farbreste.
- Diese Stoffe legen sich zum Teil um die Welle und bringen das Gerät zum Erliegen. Bei Anschluss einer Dusche empfehlen wir den Einsatz eines Haarsiebs.
- Aggressive Stoffe: z.B. Säuren (Rohreinigungsmittel mit einem ph-Wert unter 4), Laugen, Salze und Kondensate.
Infobox
Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
- Rabattgruppe: 12
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
- Rabattgruppe: 12
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
- Rabattgruppe: 12
Abdeckplatte komplett inkl. Ablaufkörper
Passend für
- Muli-UF
Ersatzpumpeneinheit mit Korb
Passend für
- Unterflurhebeanlage Muli-UF
Wartungssatz
Passend für
- Unterflurhebeanlage Muli-UF MWP
Austausch Schlauch
Passend für
- Unterflurhebeanlage Muli-UF MWP
Kabelverlängerung GSM
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
- Rabattgruppe: 12
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
- Rabattgruppe: 12
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
- Rabattgruppe: 12
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
- Rabattgruppe: 12
Verlängerungsstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Mit Lippendichtung
- Stufenweise Erhöhung um je 116 mm
- Beim Quatrix-K max. 1x Verlängerungsstück montieren
- Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
- Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
- Gewicht: 3,4 kg
- Rabattgruppe: 7
Abdichtungsflansch
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Für den Einbau in WU-Beton
- Maximaler Grundwasserstand: 2 m
- Gewicht: 4,2 kg
- Rabattgruppe: 7
Druckleitungsset ø50 mm
Passend für
- Sinkamat-K (Unterflur)
- Mono
- Duo
- Muli-UF (Unterflur)
Beschreibung
- 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1 ¼"
- Max. Arbeitsdruck: 6 bar
- Gewicht: 4 kg
- Rabattgruppe: 12
