ACO Betonlichtschacht – Sonderanfertigungen nach Ihren Wünschen

Betonlichtschacht-sonderanfertigung-teidaeummung-aco-hochbau

Betonlichtschacht-sonderanfertigung-bauhoehen-aco-hochbau

Betonlichtschacht-sonderanfertigung-ausklinkungen-seitenschenkel-aco-hochbau

1 / 3

Betonlichtschächte können passend für Ihre Anforderungen angefertigt werden. Nehmen Sie Kontakt mit uns auf.

monolithische Betonlichtschächte in Bauhöhen 500 bis 3000 mm
versetzte oder zusätzliche Befestigungswinkel

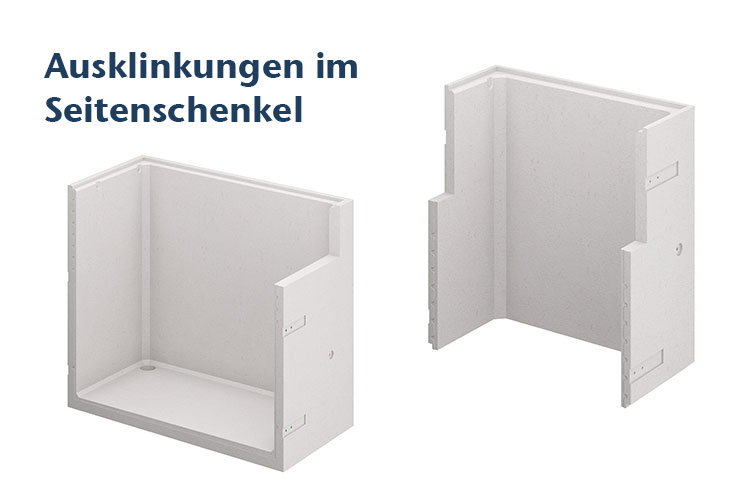

Ausklinkungen im Seitenschenkel
DWD-Betonlichtschächte mit Dämmung bis 300 mm
Teildämmung
Eck-Betonlichtschächte
verkürzte Roste

ACO bietet die Möglichkeit, Betonlichtschächte individuell nach Kundenwünschen zu fertigen. So können unter anderem Ausklikungen, Wandverschraubungen oder Dämmungen für die druckwasserdichte Montage individuell angepasst werden. Nehmen Sie gerne Kontakt auf.

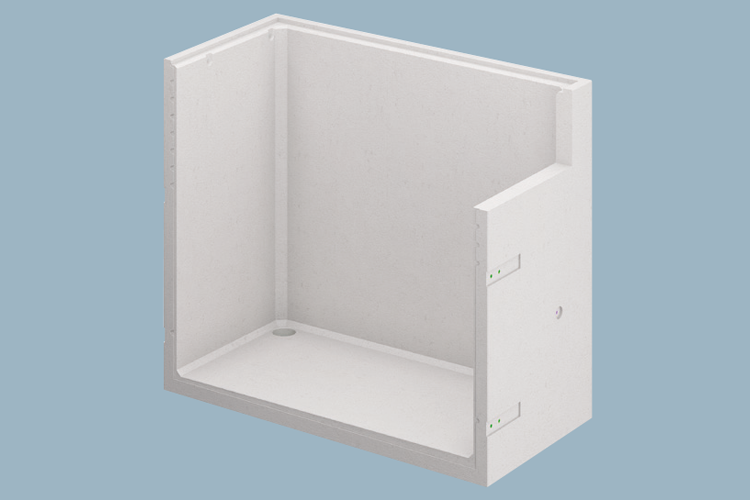

Betonlichtschacht mit einseitiger Ausklinkung und versetzten Befestigungsbereichen

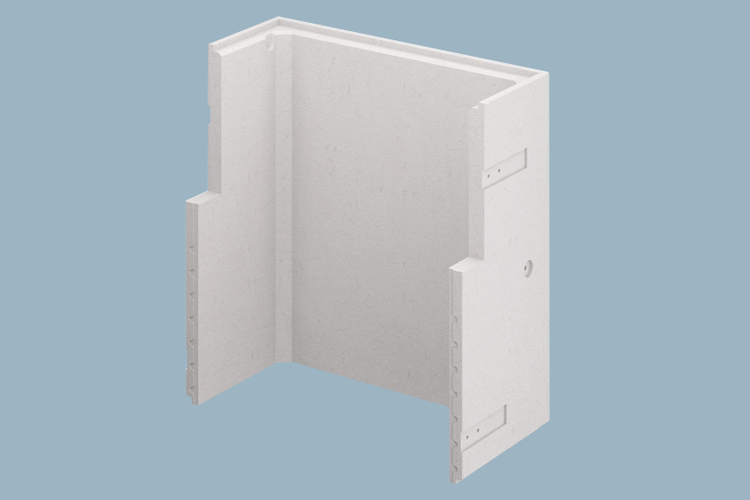

Betonlichtschacht mit beidseitiger Ausklinkung und versetzten Befestigungsbereichen

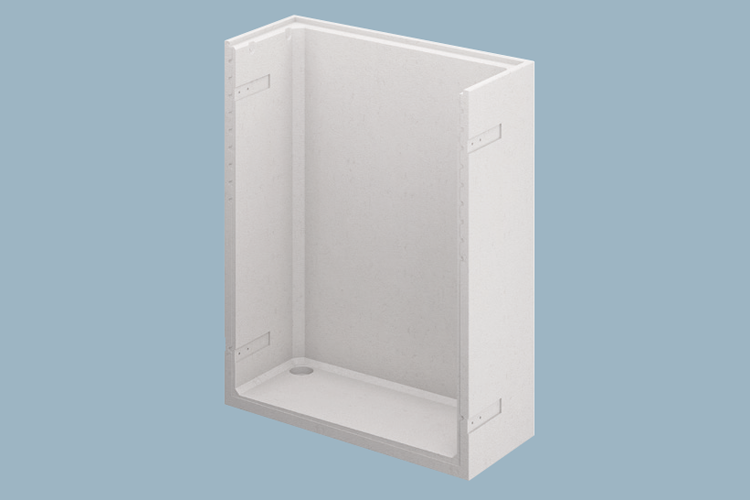

Betonlichtschacht mit innenliegender Wandverschraubung z. B. für Eckeinbau

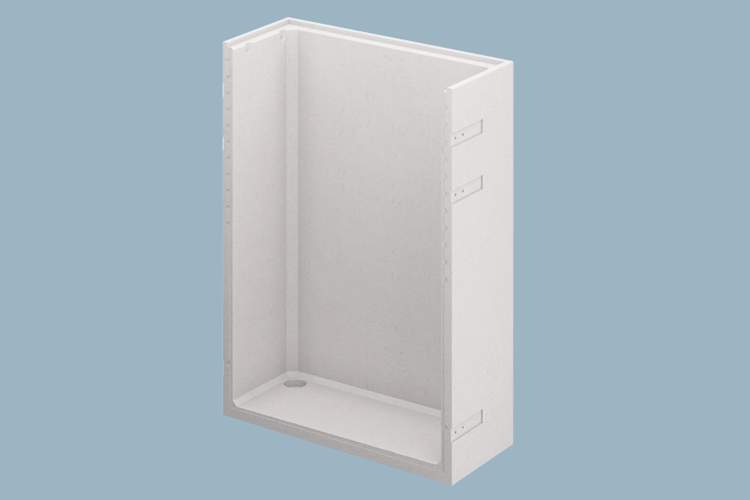

Betonlichtschacht mit zusätzlichem Befestigungsbereich zur Wandverschraubung oder zum Anschrauben einer Hinterfüllplatte

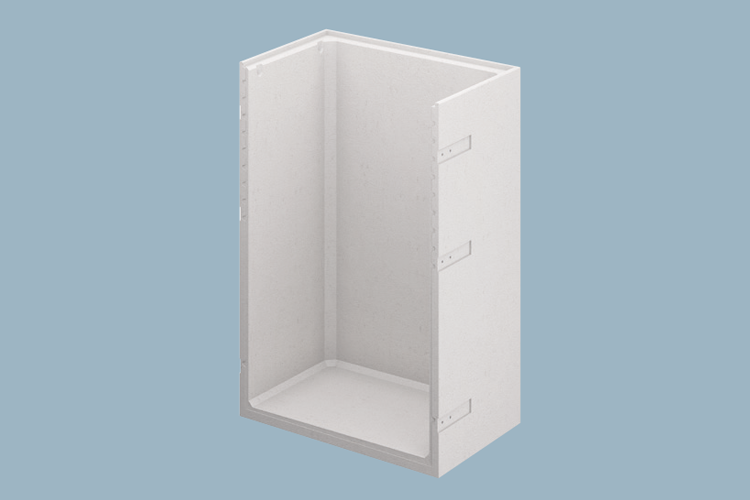

Betonlichtschacht mit geschlossenem Boden

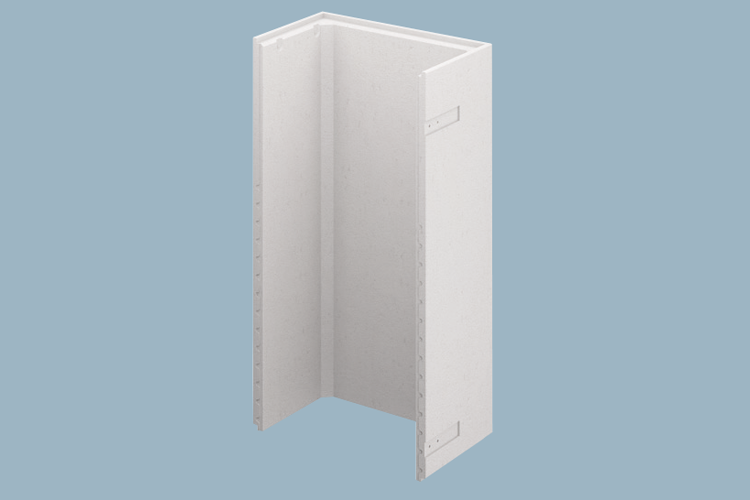

Betonlichtschacht mit einer Sonderbauhöhe

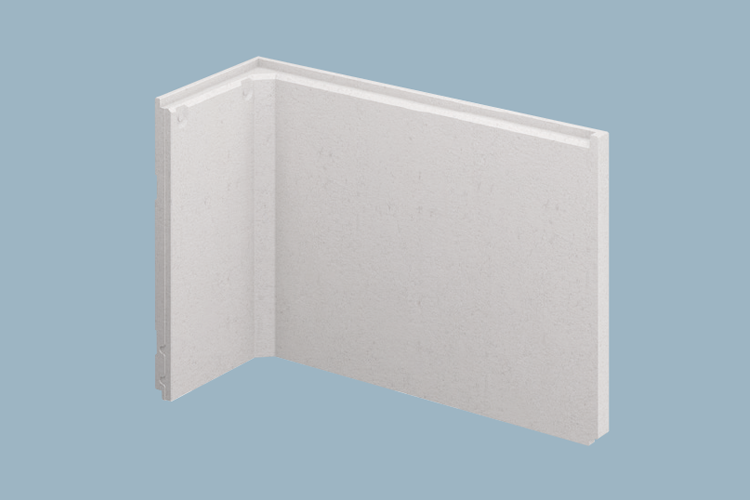

Betonlichtschacht in L-Form für Eckeinbau (nicht DWD)

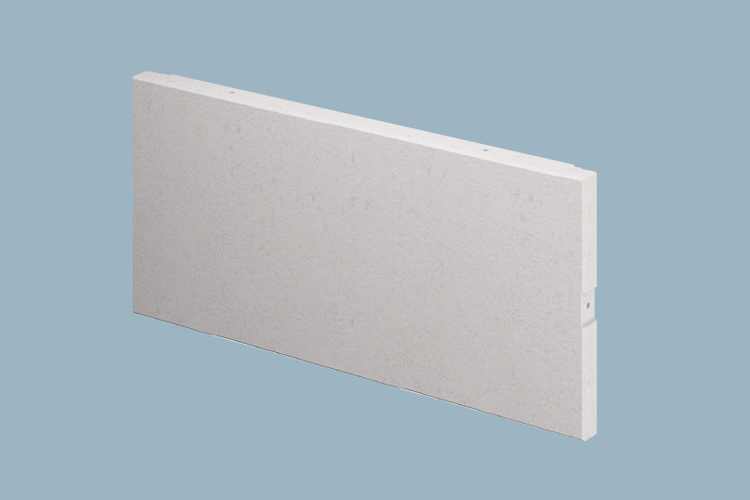

Hinterfüllplatten in Sonderhöhen zwischen 200 und 1000 mm

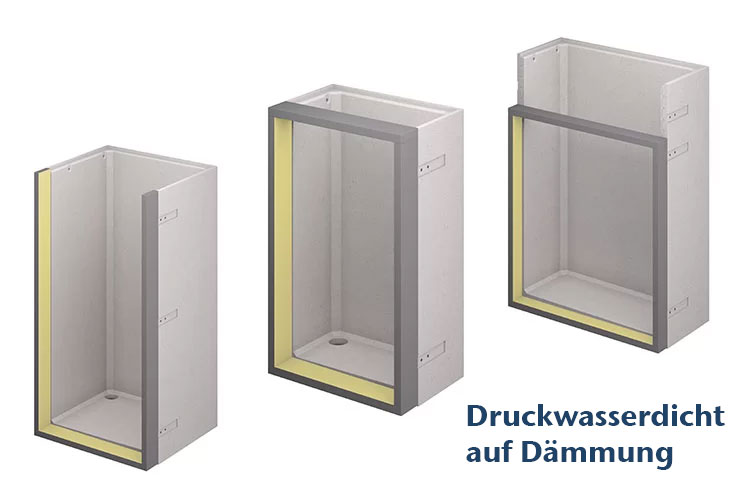

Betonlichtschacht in druckwasserdichter Ausführung in Sonderbauhöhe, mit werkseitig aufgebrachter Dämmung und bei Bedarf mit zusätzlichem Befestigungsbereich

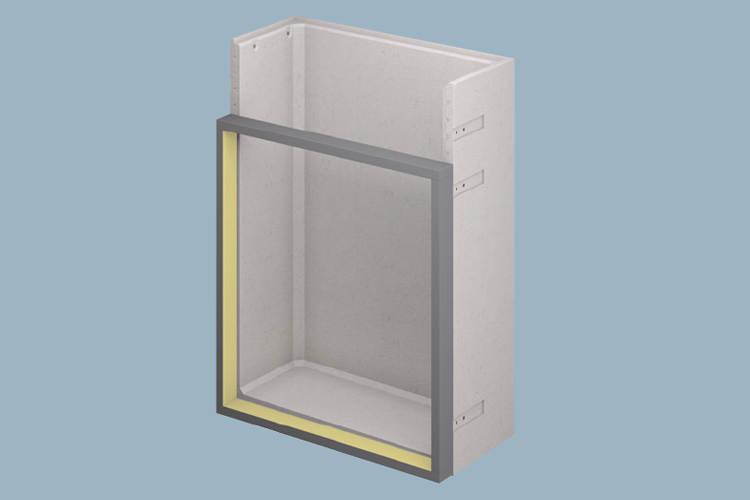

Betonlichtschacht in druckwasserdichter Ausführung mit umlaufend aufgebrachten Dämmrahmen zum Aufstellen einer Hinterfüllplatte und zusätzlichem Befestigungsbereich zur Verschraubung der Hinterfüllplatte mit dem Schacht

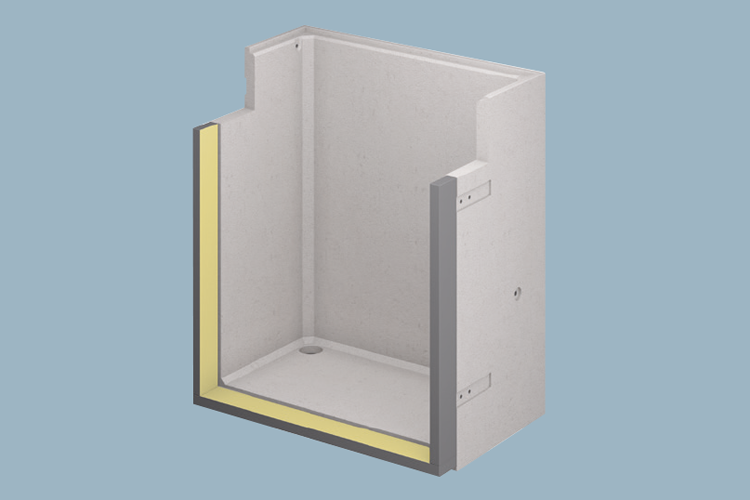

Betonlichtschacht in druckwasserdichter Ausführung und mit Ausklinkung

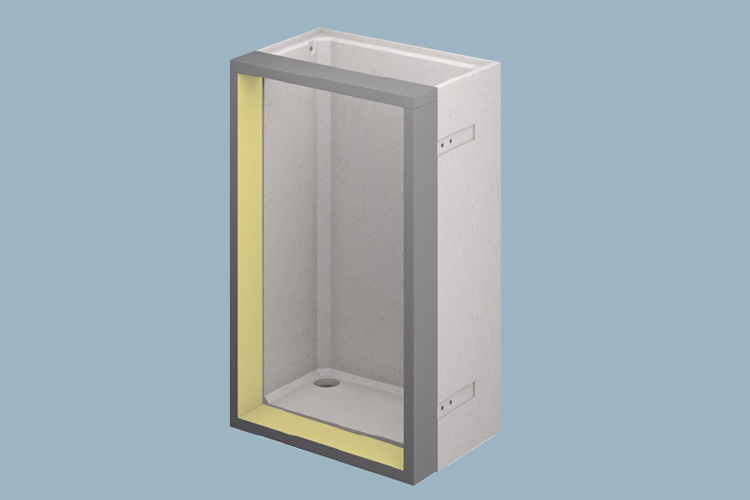

Betonlichtschacht in druckwasserdichter Ausführung mit umlaufend aufgebrachten Dämmrahmen zum Aufstapeln eines weiteren Schachtes mit angeschraubter Hinterfüllplatte

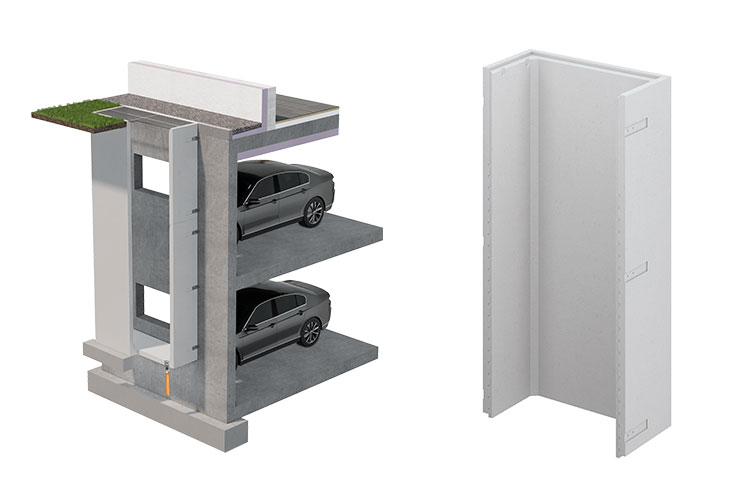

Der Betonlichtschacht sorgt nicht nur für Licht im Keller, sondern dient häufig auch zur Belüftung von Tiefgaragen. Mit dem Betonlichtschacht für den vertieften Einbau sind große Einbautiefen von bis zu sechs Meter möglich. Auch eine LKW Befahrbarkeit des Lichtschachtes ermöglicht weitere Planungsfreiheit. Der LKW-befahrbare Betonlichtschacht von ACO ist mit und ohne Boden erhältlich. Der Schacht wird ohne Falz hergestellt, so dass der Rostrahmen vollflächig aufliegen kann. Im oberen Bereich ist der Lichtschacht deutlich stärker stahlbewehrt, um eine einwirkende Verkehrslast, die auch schon beim Vorbeifahren am Schacht entstehen kann, schadlos aufnehmen zu können. Zudem sorgt der Betonlichtschacht der Druckfestigkeitsklasse C 35/45 mit geringer Wassereindringtiefe für sicheren Schutz gegen anstehendes oder aufsteigendes Wasser. Wahlweise kann die Montage auf Wände mit oder ohne Perimeterdämmung erfolgen.

Betonlichtschächte für die Standardmontage, die druckwasserdichte Montage, den vertieften Einbau sowie mit LKW Befahrbarkeit können in variablen Bautiefen auf Anfrage angeboten werden.

Anwendung:

begehbar
befahrbar bis 9 kN Radlast

Lichte Breite (mm)	Lichte Höhe (mm)	Lichte Tiefe ◘ Standardartikel oder Lagerartikel ○ auftragsbezogene Herstellung möglich
		500 mm	600 mm	800 mm	1000 mm
820	1000	◘	◘	-	-
	1100	○	○	-	-
	1200	◘	◘	-	-
	1300	○	○	-	-
	1400	○	○	-	-
	1500	◘	◘	-	-
	1600	○	○	-	-
	1700	○	○	-	-
	1800	◘	◘	-	-
	1900	○	○	-	-
	2000	◘	◘	-	-
	2100	○	○	-	-
	2200	○	○	-	-
	2300	○	○	-	-
	2400	○	○	-	-
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	-	-
	2600	○	○	-	-

1020 1270 1520	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	◘	◘	◘	◘
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)
	2600	○	○	○	○

2050	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	○	○	○	○
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)
	2600	○	○	○	○

2520	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	○	○	○	○
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	-	-	-	-
	2400	-	-	-	-
	2500	-	-	-	-
	2600	-	-	-	-

Anwendung:

druckwasserdicht
begehbar und befahrbar bis 9 kN Radlast
Dämmstärken von 60 bis 160 mm
bis 300 mm auf Anfrage

Lichte Breite (mm)	Lichte Höhe (mm)	Lichte Tiefe ◘ Standardartikel oder Lagerartikel ○ auftragsbezogene Herstellung möglich
		500 mm	600 mm	800 mm	1000 mm
820	1000	◘	◘	-	-
	1100	○	○	-	-
	1200	◘	◘	-	-
	1300	○	○	-	-
	1400	○	○	-	-
	1500	◘	◘	-	-
	1600	○	○	-	-
	1700	○	○	-	-
	1800	◘	◘	-	-
	1900	○	○	-	-
	2000	◘	◘	-	-
	2100	○	○	-	-
	2200	○	○	-	-
	2300	○	○	-	-
	2400	○	○	-	-
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	-	-
	2600	○	○	-	-

1020 1270 1520	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	◘	◘	◘	◘
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)
	2600	○	○	○	○

2050	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	○	○	○	○
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)	○ (nur ohne Boden)
	2600	○	○	○	○

2520	1000	◘	◘	◘	◘
	1100	○	○	○	○
	1200	◘	◘	◘	◘
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	◘
	1600	○	○	○	○
	1700	○	○	○	○
	1800	◘	◘	◘	◘
	1900	○	○	○	○
	2000	◘	◘	◘	◘
	2100	○	○	○	○
	2200	○	◘	◘	◘
	2300	-	-	-	-
	2400	-	-	-	-
	2500	-	-	-	-
	2600	-	-	-	-

Anwendung:

vertiefter Einbau, begehbar
befahrbar bis 9 kN Radlast
in Kombination mit LKW-Schacht
LKW befahrbar SLW 30 (50 kN Radlast)

Lichte Breite (mm)	Lichte Höhe (mm)	Lichte Tiefe ◘ Standardartikel oder Lagerartikel ○ auftragsbezogene Herstellung möglich
		500 mm	600 mm	800 mm	1000 mm
1270 1520 2050	1000	○	○	○	○
	1100	○	○	○	○
	1200	○	○	○	○
	1300	○	○	○	○
	1400	○	○	○	○
	1500	○	○	○	○
	1600	○	○	○	○
	1700	○	○	○	○
	1800	○	○	○	○
	1900	○	○	○	○
	2000	◘	◘	◘	○
	2100	○	○	○	○
	2200	○	○	○	○
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○	○	○	○
	2600	○	○	○	○
	2700	○	○	○	○
	2800	○	○	○	○
	2900	○	○	○	○
	3000	◘	◘	◘	○

Anwendung:

vertiefter Einbau, begehbar
befahrbar bis 9 kN Radlast
in Kombination mit LKW-Schacht
LKW befahrbar SLW 30 (50 kN Radlast)

Lichte Breite (mm)	Lichte Höhe (mm)	Lichte Tiefe ◘ Standardartikel oder Lagerartikel ○ auftragsbezogene Herstellung möglich
		500 mm	600 mm	800 mm	1000 mm
1270 1520 2050	1000	○	○	○	○
	1100	○	○	○	○
	1200	○	○	○	○
	1300	○	○	○	○
	1400	○	○	○	○
	1500	○	○	○	○
	1600	○	○	○	○
	1700	○	○	○	○
	1800	○	○	○	○
	1900	○	○	○	○
	2000	○	○	○	○
	2100	○	○	○	○
	2200	○	○	○	○
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○	○	○	○
	2600	○	○	○	○
	2700	○	○	○	○
	2800	○	○	○	○
	2900	○	○	○	○
	3000	◘	◘	◘	○

Anwendung:

LKW befahrbar bis 50 kN Radlast (SLW30)

Lichte Breite (mm)	Lichte Höhe (mm)	Lichte Tiefe ◘ Standardartikel oder Lagerartikel ○ auftragsbezogene Herstellung möglich
		500 mm	600 mm	800 mm	1000 mm
1270 1520 2050	1000	○	○	○	○
	1100	○	○	○	○
	1200	○	○	○	○
	1300	○	○	○	○
	1400	○	○	○	○
	1500	◘	◘	◘	○
	1600	○	○	○	○
	1700	○	○	○	○
	1800	◘	◘	◘	○
	1900	○	○	○	○
	2000	◘	◘	◘	○
	2100	○	○	○	○
	2200	○	○	○	○
	2300	○	○	○	○
	2400	○	○	○	○
	2500	○	○	○	○
	2600	○	○	○	○
	2700	○	○	○	○
	2800	○	○	○	○
	2900	○	○	○	○
	3000	○	○	○	○

ACO Betonlichtschacht

ACO Therm® Betonlichtschacht

Ihren Ansprechpartner finden

Blaues Bild mit Sprechblase und Text askACO für Hilfe und Informationen

Kontakt finden

Browser nicht unterstützt

ACO GmbH

ACO Betonlichtschacht Sonderanfertigungen

Sonderanfertigungen für planerische Freiheit

Auf den individuellen Bedarf zugeschnitten

Sondergrößen

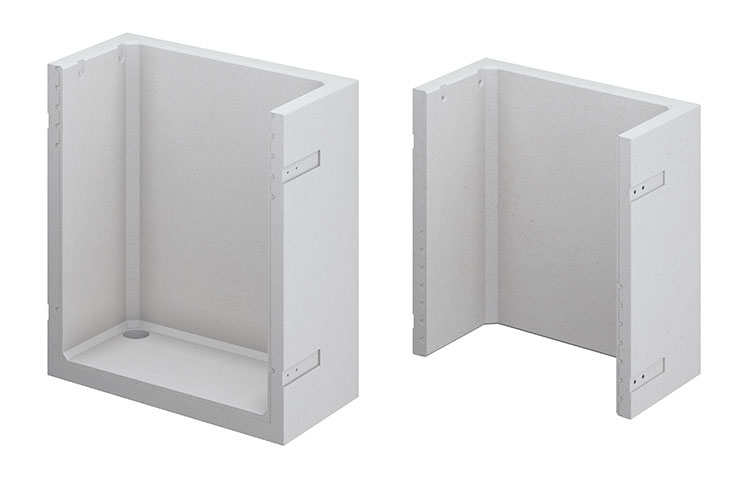

ACO Betonlichtschächte mit und ohne Boden – für die Standard Montage

Sondergrößen für die Standard Montage

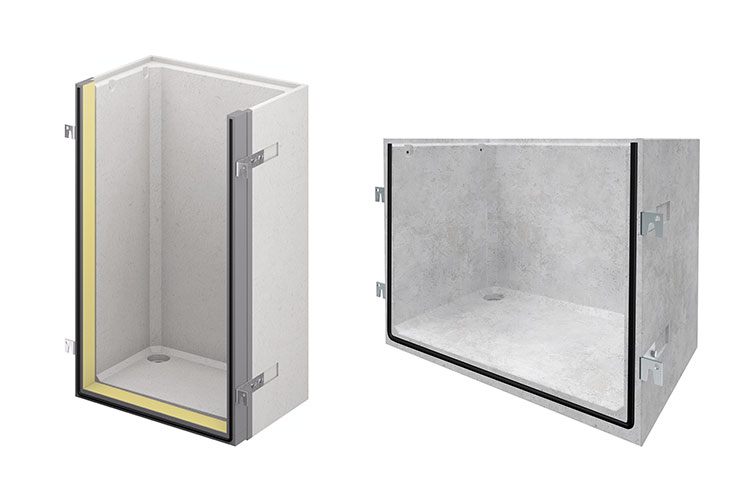

ACO Betonlichtschächte druckwasserdicht mit und ohne Dämmung
