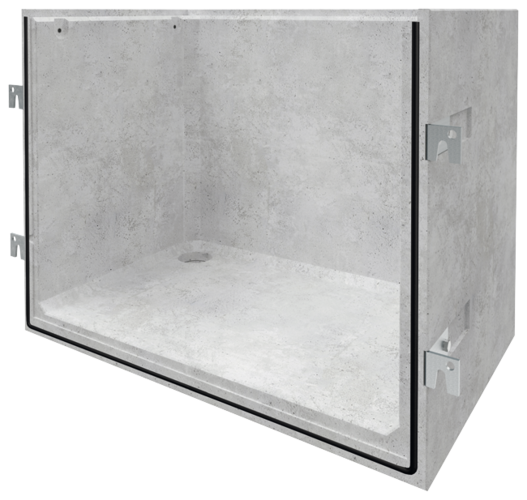

Lichtschachtkörper mit Boden DWD 800 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
Schächte ohne Boden können aufgestapelt werden
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Weitere Höhen bis 2600 mm, in den Baubreiten 1270 bis 2050 bis 3000 mm möglich
Angebenene Maße sind lichte Innenmaße
Mit Befestigungsmaterial aus Stahl verzinkt (Edelstahl auf Anfrage) und Dichtungsband

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1020	1000	70	746	376249	624,00	E4
	1200	70	847	376250	703,00	E4
	1500	70	1008	376251	771,00	E4
	1800	70	1162	376252	933,00	E4
	2000	70	1265	376253	1030,00	E4
	2200	70	1370	376254	1098,00	E4
1270	1000	70	847	376272	683,00	E4
	1200	70	959	376273	766,00	E4
	1500	70	1128	376274	939,00	E4
	1800	70	1303	376275	1054,00	E4
	2000	70	1415	376276	1162,00	E4
	2200	70	1529	376277	1235,00	E4
1520	1000	80	1054	376295	853,00	E4
	1200	80	1178	376296	955,00	E4
	1500	80	1358	376297	1108,00	E4
	1800	80	1568	376298	1221,00	E4
	2000	80	1754	376299	1338,00	E4
	2200	80	1893	376300	1435,00	E4
1800	1000	100	1498	385118	917,00	E4
	1200	100	1688	385119	1103,00	E4
	1500	100	1968	385120	1254,00	E4
	1800	100	2251	385121	1381,00	E4
	2000	100	2441	385122	1542,00	E4
	2200	100	2627	385123	1650,00	E4
2050	1000	100	1646	376318	948,00	E4
	1200	100	1847	376319	1157,00	E4
	1500	100	2150	376320	1327,00	E4
	1800	100	2449	376321	1469,00	E4
	2000	100	2669	376322	1581,00	E4
	2200	100	2858	376323	1728,00	E4
2520	1000	100	1912	376334	1244,00	E4
	1200	100	2138	376335	1377,00	E4
	1500	100	2477	376336	1552,00	E4
	1800	100	2816	376337	1757,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1020 mm	1000 mm	70 mm	746 kg	376249
	1200 mm	70 mm	847 kg	376250
	1500 mm	70 mm	1008 kg	376251
	1800 mm	70 mm	1162 kg	376252
	2000 mm	70 mm	1265 kg	376253
	2200 mm	70 mm	1370 kg	376254
1270 mm	1000 mm	70 mm	847 kg	376272
	1200 mm	70 mm	959 kg	376273
	1500 mm	70 mm	1128 kg	376274
	1800 mm	70 mm	1303 kg	376275
	2000 mm	70 mm	1415 kg	376276
	2200 mm	70 mm	1529 kg	376277
1520 mm	1000 mm	80 mm	1054 kg	376295
	1200 mm	80 mm	1178 kg	376296
	1500 mm	80 mm	1358 kg	376297
	1800 mm	80 mm	1568 kg	376298
	2000 mm	80 mm	1754 kg	376299
	2200 mm	80 mm	1893 kg	376300
1800 mm	1000 mm	100 mm	1498 kg	385118
	1200 mm	100 mm	1688 kg	385119
	1500 mm	100 mm	1968 kg	385120
	1800 mm	100 mm	2251 kg	385121
	2000 mm	100 mm	2441 kg	385122
	2200 mm	100 mm	2627 kg	385123
2050 mm	1000 mm	100 mm	1646 kg	376318
	1200 mm	100 mm	1847 kg	376319
	1500 mm	100 mm	2150 kg	376320
	1800 mm	100 mm	2449 kg	376321
	2000 mm	100 mm	2669 kg	376322
	2200 mm	100 mm	2858 kg	376323
2520 mm	1000 mm	100 mm	1912 kg	376334
	1200 mm	100 mm	2138 kg	376335
	1500 mm	100 mm	2477 kg	376336
	1800 mm	100 mm	2816 kg	376337
