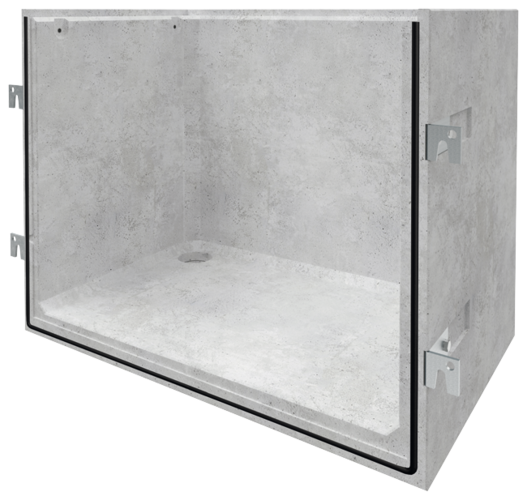

Lichtschachtkörper mit Boden DWD 500 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
Schächte ohne Boden können aufgestapelt werden
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Weitere Höhen bis 2600 mm, in den Baubreiten 1270 bis 2050 bis 3000 mm möglich
Angebenene Maße sind lichte Innenmaße
Mit Befestigungsmaterial aus Stahl verzinkt (Edelstahl auf Anfrage) und Dichtungsband

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

820	1000	70	469	376228	412,00	E4
	1200	70	544	376229	459,00	E4
	1500	70	677	376230	512,00	E4
	1800	70	793	376231	634,00	E4
	2000	70	847	376232	680,00	E4
1020	1000	70	557	376238	491,00	E4
	1200	70	647	376239	555,00	E4
	1500	70	768	376240	596,00	E4
	1800	70	903	376241	732,00	E4
	2000	70	976	376242	778,00	E4
1270	1000	70	632	376261	574,00	E4
	1200	70	732	376262	648,00	E4
	1500	70	868	376263	792,00	E4
	1800	70	1018	376264	838,00	E4
	2000	70	1099	376265	948,00	E4
1520	1000	80	857	376284	773,00	E4
	1200	80	908	376285	851,00	E4
	1500	80	1068	376286	1040,00	E4
	1800	80	1285	376287	1155,00	E4
	2000	80	1402	376288	1245,00	E4
1800	1000	100	1154	385104	881,00	E4
	1200	100	1312	385105	1035,00	E4
	1500	100	1546	385106	1175,00	E4
	1600	100	1626	385107	1210,00	E4
	1800	100	1782	385108	1295,00	E4
	2000	100	1940	385109	1485,00	E4
	2200	100	2095	385110	1535,00	E4
2050	1000	100	1236	376307	907,00	E4
	1200	100	1344	376308	1080,00	E4
	1500	100	1613	376309	1235,00	E4
	1800	100	1934	376310	1365,00	E4
	2000	100	2062	376311	1525,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

820 mm	1000 mm	70 mm	469 kg	376228
	1200 mm	70 mm	544 kg	376229
	1500 mm	70 mm	677 kg	376230
	1800 mm	70 mm	793 kg	376231
	2000 mm	70 mm	847 kg	376232
1020 mm	1000 mm	70 mm	557 kg	376238
	1200 mm	70 mm	647 kg	376239
	1500 mm	70 mm	768 kg	376240
	1800 mm	70 mm	903 kg	376241
	2000 mm	70 mm	976 kg	376242
1270 mm	1000 mm	70 mm	632 kg	376261
	1200 mm	70 mm	732 kg	376262
	1500 mm	70 mm	868 kg	376263
	1800 mm	70 mm	1018 kg	376264
	2000 mm	70 mm	1099 kg	376265
1520 mm	1000 mm	80 mm	857 kg	376284
	1200 mm	80 mm	908 kg	376285
	1500 mm	80 mm	1068 kg	376286
	1800 mm	80 mm	1285 kg	376287
	2000 mm	80 mm	1402 kg	376288
1800 mm	1000 mm	100 mm	1154 kg	385104
	1200 mm	100 mm	1312 kg	385105
	1500 mm	100 mm	1546 kg	385106
	1600 mm	100 mm	1626 kg	385107
	1800 mm	100 mm	1782 kg	385108
	2000 mm	100 mm	1940 kg	385109
	2200 mm	100 mm	2095 kg	385110
2050 mm	1000 mm	100 mm	1236 kg	376307
	1200 mm	100 mm	1344 kg	376308
	1500 mm	100 mm	1613 kg	376309
	1800 mm	100 mm	1934 kg	376310
	2000 mm	100 mm	2062 kg	376311
