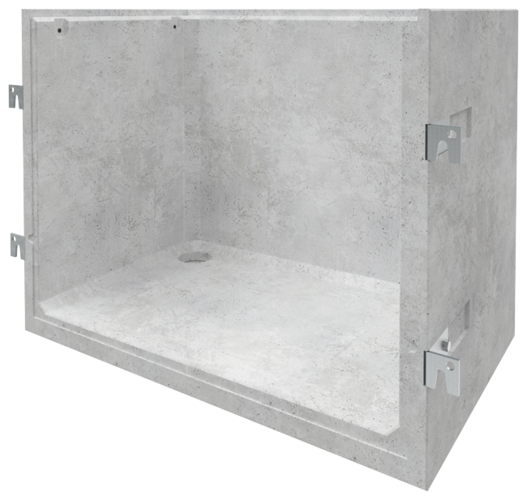

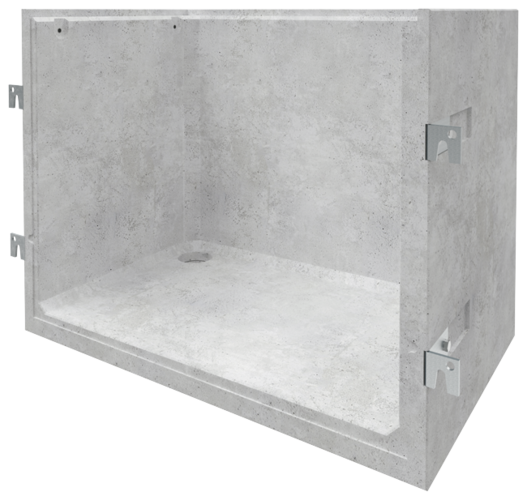

Lichtschächte 500 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung
Hohe Druckfestigkeit durch Qualitätsbeton C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
Minimale Wassereindringtiefe
Anschraubhülsen im Inneren des Schachtes zur bohrlosen Montage von Rostabhebesicherung, Einbruchsicherung oder Stahlaufsätze
Passend für alle Kellerfenster
Boden mit 2-seitigem Gefälle und Ablaufanschluss DN 100
Über Stufenfalz stapelbar
Gitterrosthöhe 25 mm
Rostseitig Innenfalz
Bauhöhen bis 3000 mm möglich
Kurze Einbauzeiten
Angegebene Maße sind lichte Innenmaße
Ohne Befestigungsmaterial

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

820	1000	70	462	376114	284,00	E4
	1200	70	537	376115	328,00	E4
	1500	70	670	376116	381,00	E4
	1800	70	785	376117	416,00	E4
	2000	70	839	376118	462,00	E4
1020	1000	70	550	376124	355,00	E4
	1200	70	640	376125	418,00	E4
	1500	70	760	376126	459,00	E4
	1600	70	805	377828	483,00	E4
	1800	70	895	376127	508,00	E4
	2000	70	968	376128	550,00	E4
1270	1000	70	625	376147	440,00	E4
	1200	70	725	376148	515,00	E4
	1500	70	860	376149	574,00	E4
	1600	70	910	377942	603,00	E4
	1800	70	1010	376150	620,00	E4
	2000	70	1091	376151	728,00	E4
	3000	100	2197	380972	1145,00	E4
1520	1000	80	850	376170	639,00	E4
	1200	80	900	376171	714,00	E4
	1500	80	1060	376172	817,00	E4
	1600	80	1102	377943	915,00	E4
	1800	80	1277	376173	930,00	E4
	2000	80	1393	376174	1020,00	E4
	3000	100	2431	380976	1705,00	E4
1800	1000	100	1147	385078	692,00	E4
	1200	100	1304	385079	768,00	E4
	1500	100	1538	385080	905,00	E4
	1600	100	1618	385081	943,00	E4
	1800	100	1773	385082	1025,00	E4
	2000	100	1931	385083	1165,00	E4
	2200	100	2086	385084	1215,00	E4
	3000	100	2689	385045	1685,00	E4
2050	1000	100	1228	376193	769,00	E4
	1200	100	1336	376194	852,00	E4
	1500	100	1605	376195	1010,00	E4
	1800	100	1925	376196	1140,00	E4
	2000	100	2053	376197	1295,00	E4
	3000	100	2950	380980	1870,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

820 mm	1000 mm	70 mm	462 kg	376114
	1200 mm	70 mm	537 kg	376115
	1500 mm	70 mm	670 kg	376116
	1800 mm	70 mm	785 kg	376117
	2000 mm	70 mm	839 kg	376118
1020 mm	1000 mm	70 mm	550 kg	376124
	1200 mm	70 mm	640 kg	376125
	1500 mm	70 mm	760 kg	376126
	1600 mm	70 mm	805 kg	377828
	1800 mm	70 mm	895 kg	376127
	2000 mm	70 mm	968 kg	376128
1270 mm	1000 mm	70 mm	625 kg	376147
	1200 mm	70 mm	725 kg	376148
	1500 mm	70 mm	860 kg	376149
	1600 mm	70 mm	910 kg	377942
	1800 mm	70 mm	1010 kg	376150
	2000 mm	70 mm	1091 kg	376151
	3000 mm	100 mm	2197 kg	380972
1520 mm	1000 mm	80 mm	850 kg	376170
	1200 mm	80 mm	900 kg	376171
	1500 mm	80 mm	1060 kg	376172
	1600 mm	80 mm	1102 kg	377943
	1800 mm	80 mm	1277 kg	376173
	2000 mm	80 mm	1393 kg	376174
	3000 mm	100 mm	2431 kg	380976
1800 mm	1000 mm	100 mm	1147 kg	385078
	1200 mm	100 mm	1304 kg	385079
	1500 mm	100 mm	1538 kg	385080
	1600 mm	100 mm	1618 kg	385081
	1800 mm	100 mm	1773 kg	385082
	2000 mm	100 mm	1931 kg	385083
	2200 mm	100 mm	2086 kg	385084
	3000 mm	100 mm	2689 kg	385045
2050 mm	1000 mm	100 mm	1228 kg	376193
	1200 mm	100 mm	1336 kg	376194
	1500 mm	100 mm	1605 kg	376195
	1800 mm	100 mm	1925 kg	376196
	2000 mm	100 mm	2053 kg	376197
	3000 mm	100 mm	2950 kg	380980
