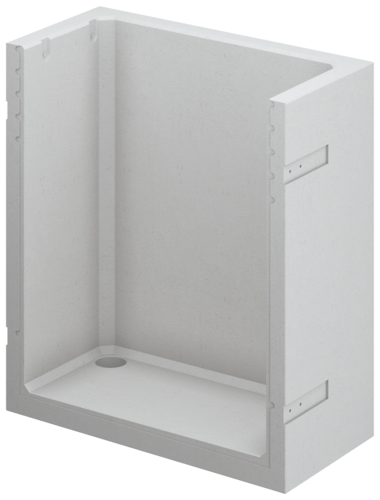

Lichtschächte 800 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung entsprechend der Verkehrslasten
Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage möglich)
100 mm Wandstärke
Radlast bis max. 50 kN (5 t), SLW 30
Rostseitig ohne Falz
Angegebenen Maße sind lichte Innenmaße
Boden mit 2-seitigem Gefälle und Ablauföffnung DN 100
Ohne Befestigungsmaterial
Lkw-befahrbare Lichtschächte bis zu einer lichten Höhe von 2200 mm benötigen immer 2 Paar Befestigungswinkel
Lichte Tiefe von 1000 mm auf Anfrage möglich
Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
Lieferzeit generell auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1270	1500	100	1641	380860	1034,00	E4
	1800	100	1887	380861	1112,00	E4
	2000	100	2049	380862	1195,00	E4
1520	1500	100	1817	380869	1118,00	E4
	1800	100	2084	380870	1292,00	E4
	2000	100	2262	380871	1350,00	E4
1800	1500	100	2027	385418	1441,00	E4
	1800	100	2316	385419	1565,00	E4
	2000	100	2511	385420	1637,00	E4
2050	1500	100	2215	380878	1413,00	E4
	1800	100	2524	380879	1524,00	E4
	2000	100	2732	380880	1603,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1270 mm	1500 mm	100 mm	1641 kg	380860
	1800 mm	100 mm	1887 kg	380861
	2000 mm	100 mm	2049 kg	380862
1520 mm	1500 mm	100 mm	1817 kg	380869
	1800 mm	100 mm	2084 kg	380870
	2000 mm	100 mm	2262 kg	380871
1800 mm	1500 mm	100 mm	2027 kg	385418
	1800 mm	100 mm	2316 kg	385419
	2000 mm	100 mm	2511 kg	385420
2050 mm	1500 mm	100 mm	2215 kg	380878
	1800 mm	100 mm	2524 kg	380879
	2000 mm	100 mm	2732 kg	380880
