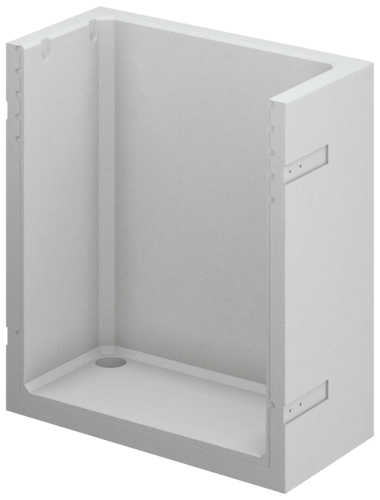

Lichtschächte 500 mm Tiefe

Heller und glatter Sichtbeton mit Stahlbewehrung entsprechend der Verkehrslasten
Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage möglich)
100 mm Wandstärke
Radlast bis max. 50 kN (5 t), SLW 30
Rostseitig ohne Falz
Angegebenen Maße sind lichte Innenmaße
Boden mit 2-seitigem Gefälle und Ablauföffnung DN 100
Ohne Befestigungsmaterial
Lkw-befahrbare Lichtschächte bis zu einer lichten Höhe von 2200 mm benötigen immer 2 Paar Befestigungswinkel
Lichte Tiefe von 1000 mm auf Anfrage möglich
Weitere Lichtschachthöhen in 100 mm Schritten, monolithisch und bis zu einer lichten Gesamthöhe von 3000 mm herstellbar
Lieferzeit generell auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Ältere Revit Versionen finden Sie unter: BIM.

Abmessungen			Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht
[mm]	[mm]	[mm]	[kg]

1270	1500	100	1262	380854	1018,00	E4
	1800	100	1460	380855	1077,00	E4
	2000	100	1590	380856	1125,00	E4
1520	1500	100	1416	380863	1094,00	E4
	1800	100	1635	380864	1204,00	E4
	2000	100	1781	380865	1250,00	E4
1800	1500	100	1593	385412	1243,00	E4
	1800	100	1834	385413	1356,00	E4
	2000	100	1996	385414	1457,00	E4
2050	1500	100	1752	380872	1306,00	E4
	1800	100	2013	380873	1441,00	E4
	2000	100	2189	380874	1541,00	E4

Abmessungen			Gewicht	Artikel-Nr.	Shop
Lichte Breite	Lichte Höhe	Wandstärke	Gewicht	Artikel-Nr.	Shop

1270 mm	1500 mm	100 mm	1262 kg	380854
	1800 mm	100 mm	1460 kg	380855
	2000 mm	100 mm	1590 kg	380856
1520 mm	1500 mm	100 mm	1416 kg	380863
	1800 mm	100 mm	1635 kg	380864
	2000 mm	100 mm	1781 kg	380865
1800 mm	1500 mm	100 mm	1593 kg	385412
	1800 mm	100 mm	1834 kg	385413
	2000 mm	100 mm	1996 kg	385414
2050 mm	1500 mm	100 mm	1752 kg	380872
	1800 mm	100 mm	2013 kg	380873
	2000 mm	100 mm	2189 kg	380874
