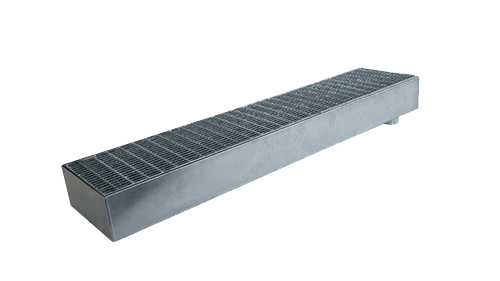

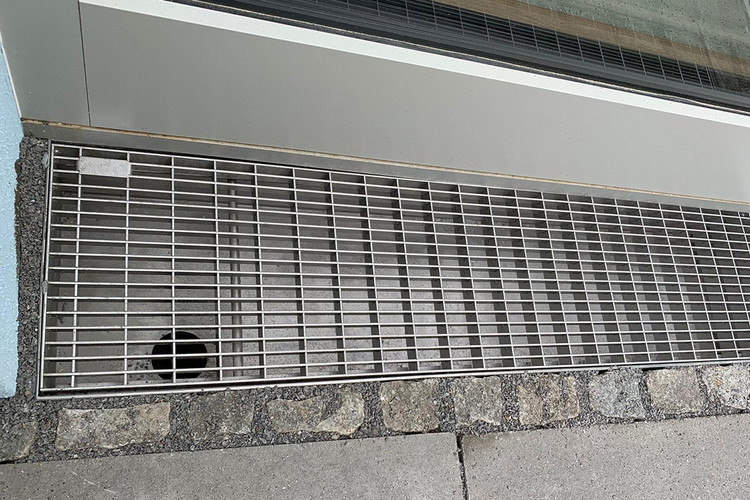

ACO Leibungsrinne
geschlossene Fassaden- und Terrassenrinne im erdberührten Bereich

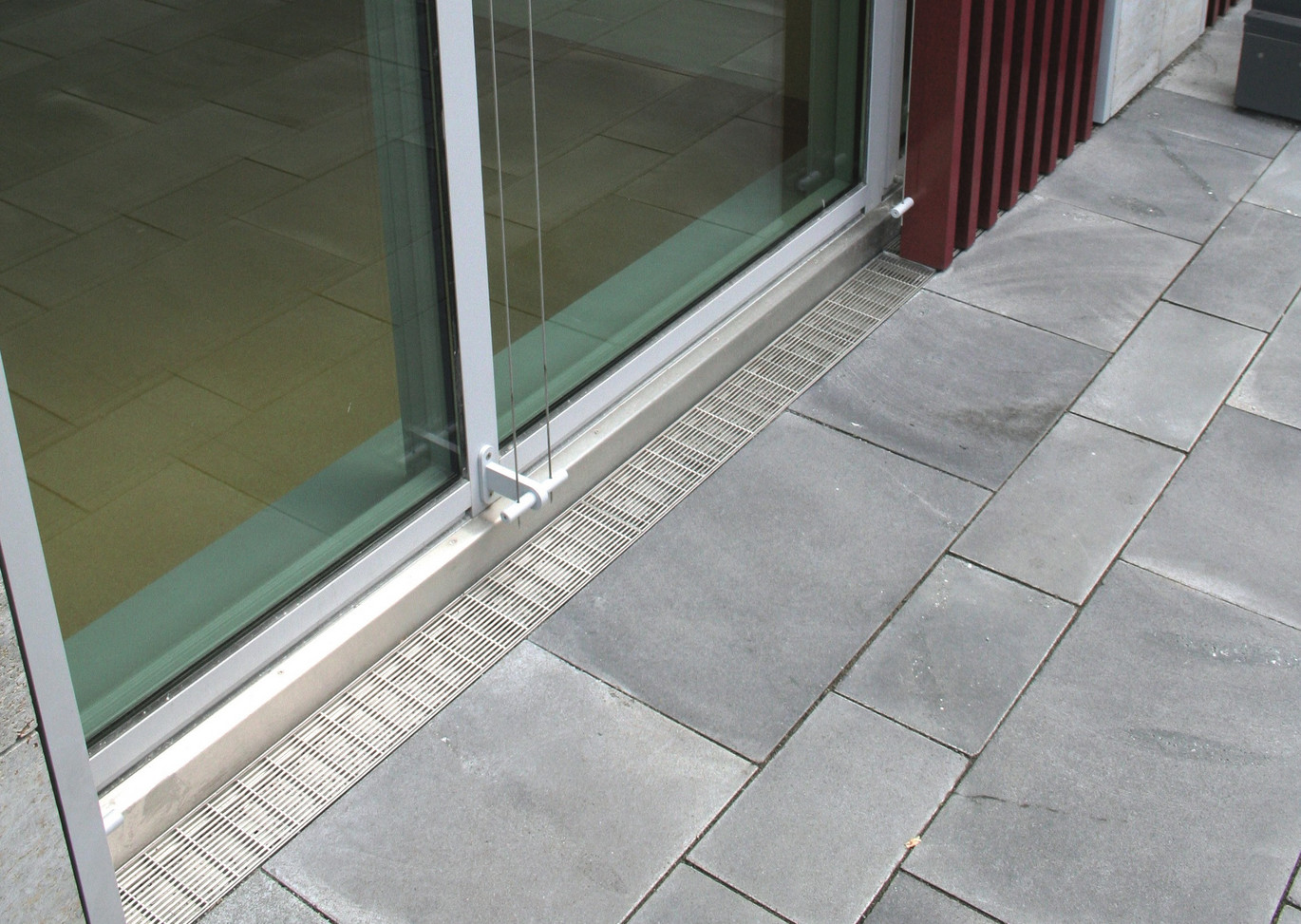

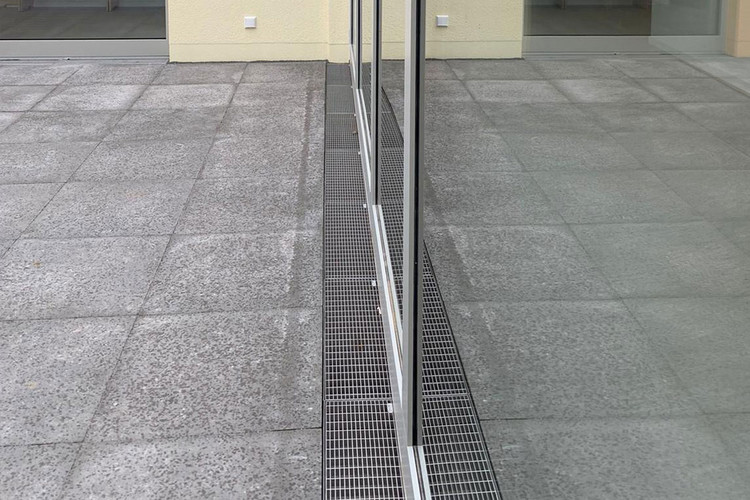

Geschlossene, einteilige Fassadenrinne
Grundsätzlich gilt, dass Entwässerungsrinnen zur Aufnahme des Wassers an Fassaden und Tür- bzw. Fensterelementen so nah wie möglich an aufgehenden Bauteilen bzw. Profilen angeordnet werden sollten. Des Weiteren müssen Entwässerungsrinnen in ihrer Größe, dem Öffnungsquerschnitt der Abdeckung und dem Rinnenkörper den jeweiligen baulichen Gegebenheiten entsprechend gewählt werden.

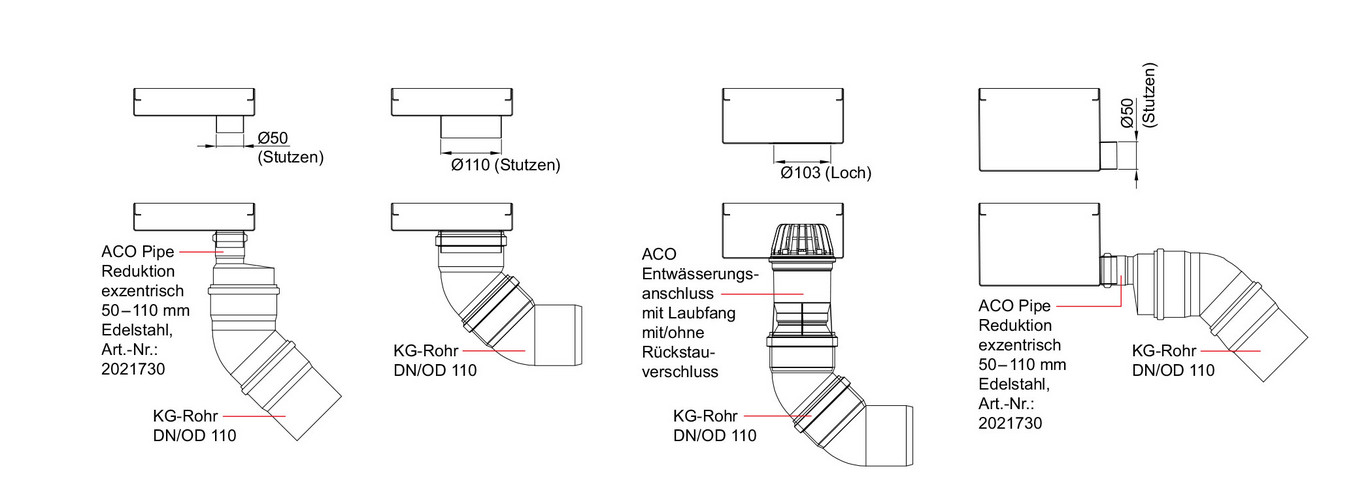

Um gerade im Bereich vor Leibungen eben diese Forderungen zu erfüllen, bietet ACO Hochbau mit der ACO Leibungsrinne eine neue Lösung. Die in Stahl verzinkt oder Edelstahl ausgeführte Leibungsrinne ist in Längen bis zu 3,0 m und Höhen von mindestens 5 cm bzw. maximal 20 cm lieferbar. Die geschlossene, einteilige Sonderkonstruktion verfügt über einen Ablaufstutzen DN 50 / DN 100 mit eingeschweißtem Stutzen zum Anschluss an die Entwässerungsleitung. Abdeckroste als Maschenrost und Längsstabrost komplettieren das neue Entwässerungssystem, das als Sonderanfertigung nach den baulichen Anforderungen hergestellt wird.
Leibungsrinnen als Sonderanfertigung

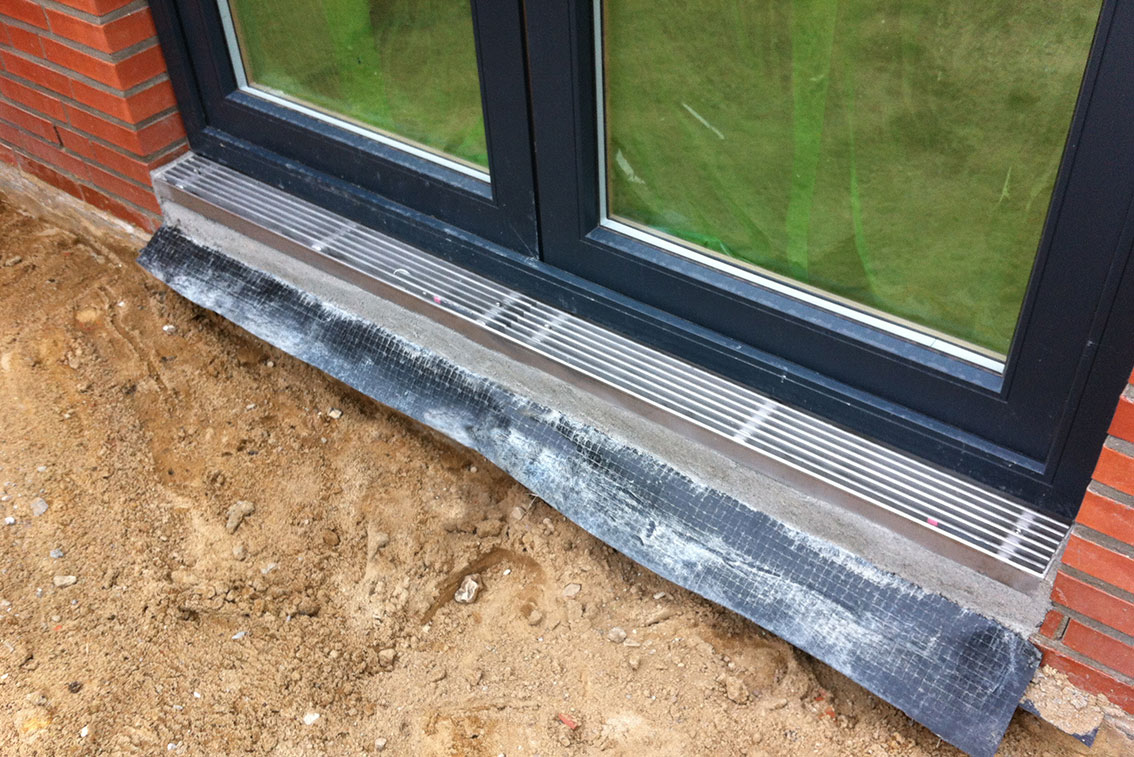

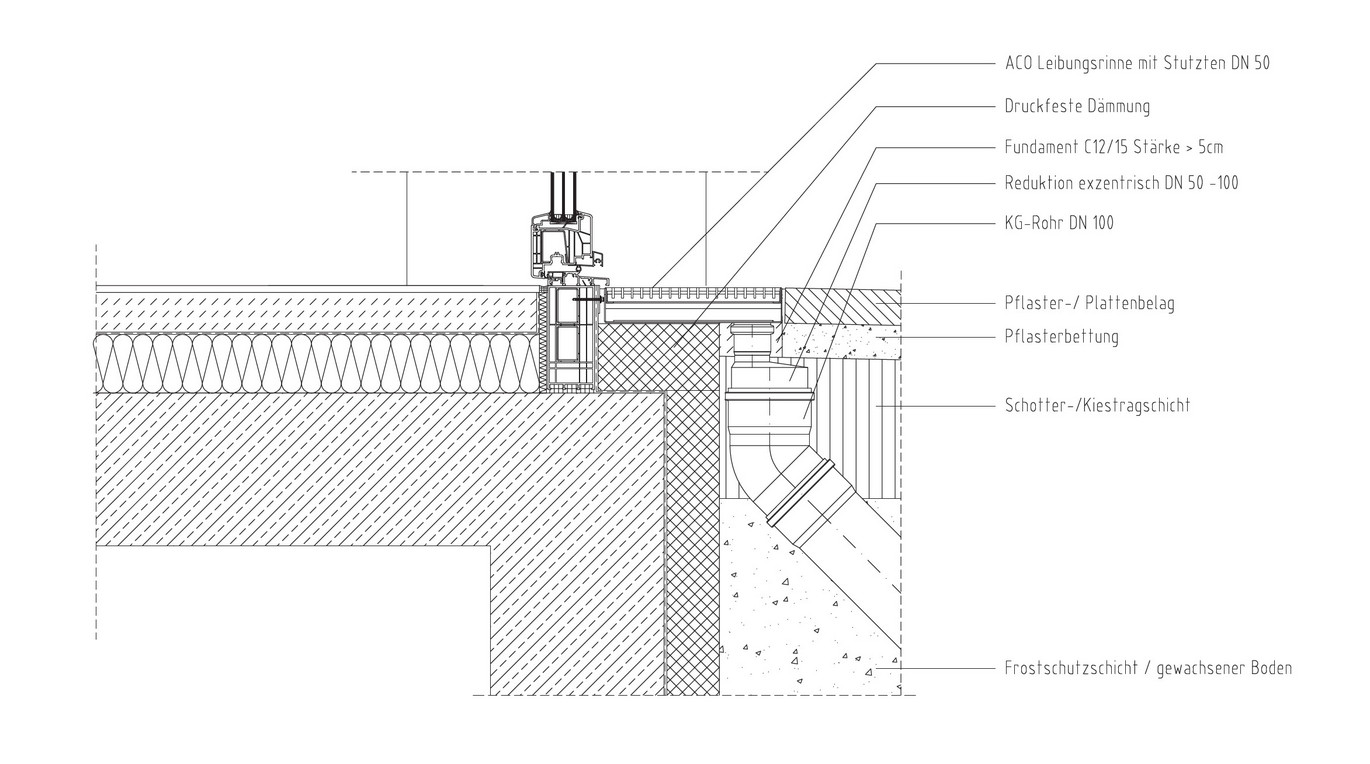

Besonders im Leibungsbereich am Bauwerkssockel kommt es immer wieder zu Schwierigkeiten mit der Forderung zur Abdichtung nach DIN 18533 und den Forderungen nach Barrierefreiheit gemäß DIN 18040.
Weiter erschweren konstruktive Gegebenheiten der Bauwerke oft das Einsetzen von Standard-Entwässerungsrinnen. Aus diesem Grund hat ACO die Leibungsrinnen als Sonderanfertigung mit ins Fassadenrinnenprogramm aufgenommen.
Technische Eckdaten
Material:
- 1,5 mm und 2,0 mm Stahl verzinkt
- 1,5 mm und 2,0 mm V2A (1.4301) oder V4A (1.4404) auf Anfrage
Abmessungen:
- Länge außen LA: 50 cm – 300 cm
- Breite außen BA: 10 cm – 50 cm
- Höhe H: 5 cm – 20 cm
Abdeckroste
- ACO Maschenrost 30/10mm*
- ACO Längsstabrost 3x15 mm*
* Abdeckroste über 1 m Länge werden mehrteilig ausgeführt
| Produkt | Länge (mm) | Abmessung Breite (mm) | Höhe (mm) | Artikel-Nr. |
|---|---|---|---|---|

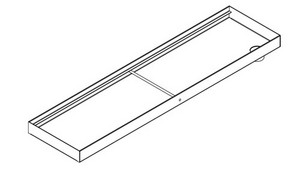

ACO Leibungsrinne Rinnenkörper | Stahl verzinkt | |||
| min. 500 - max. 3000 | min. 100 - max. 500 | min. 50 - max. 200 | auf Anfrage | |
| Edelstahl | ||||
| min. 500 - max. 3000 | min. 100 - max. 500 | min. 50 - max. 200 | auf Anfrage | |

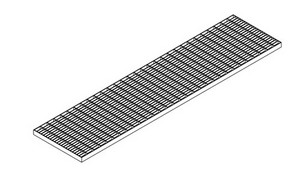

ACO Maschenrost für Leibungsrinne | Stahl verzinkt | |||
| passend zur Rinne | 100 - 500 | auf Anfrage | ||
Edelstahl | ||||
| passend zur Rinne | 100 - 500 | auf Anfrage | ||

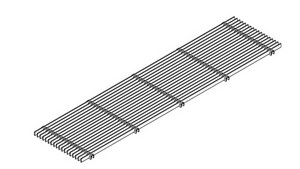

ACO Längsstabrost 30 x 15 mm Stab für Leibungsrinne | Stahl verzinkt | |||
| passend zur Rinne | 100 - 500 | auf Anfrage | ||
Edelstahl | ||||
| passend zur Rinne | 100 - 500 | auf Anfrage | ||
