Schnittstelle Lichtschacht mit belüfteter Glasabdeckung vor Terrassentür

ACO GmbH

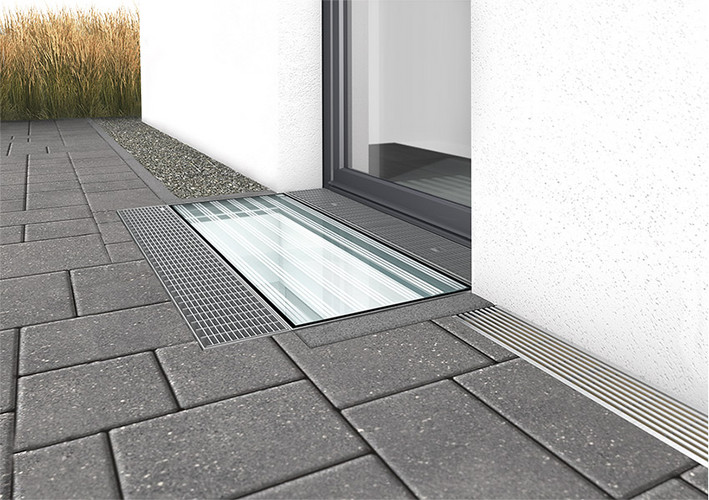

08 Schnittstellen Rendering Style

08 Schnittstellen Rendering Detail

1 / 2

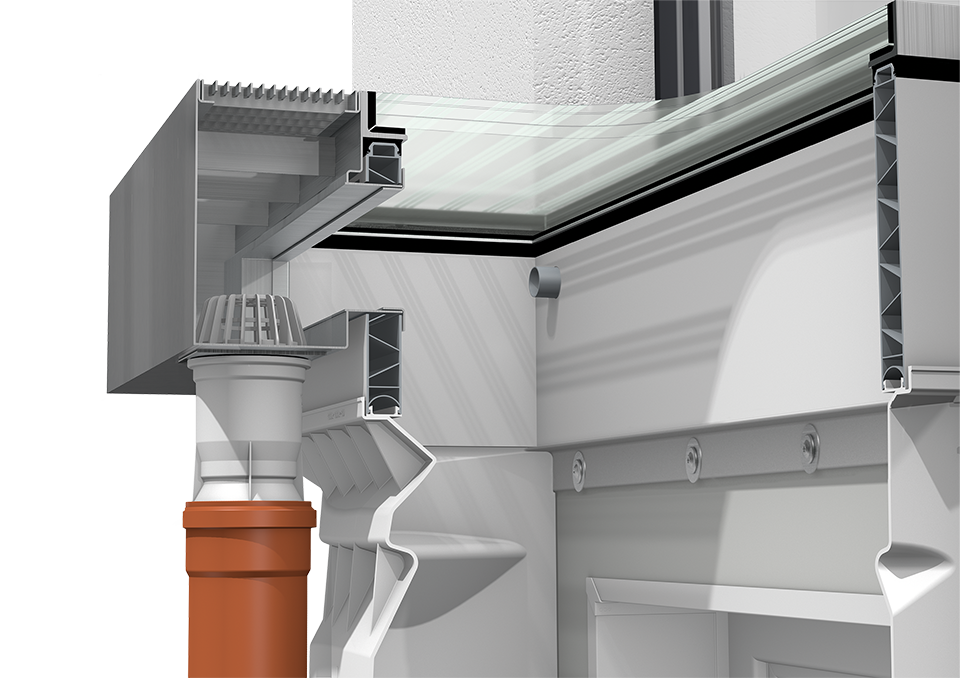

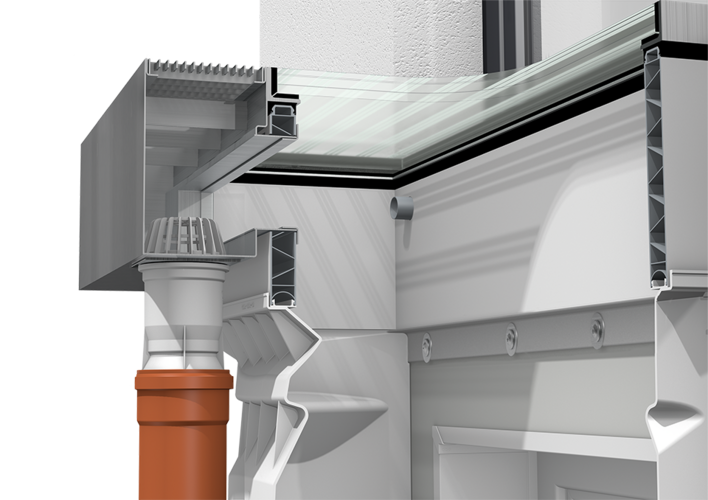

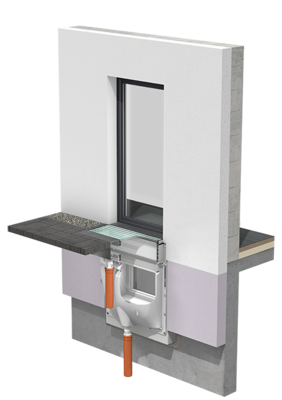

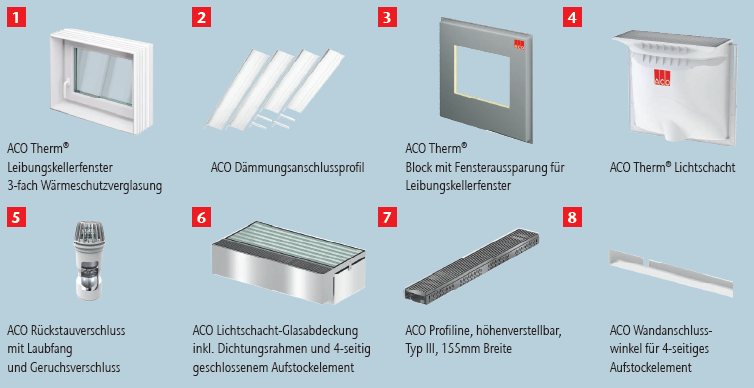

ACO Therm® Block mit Lichtschacht, 4-seitig geschlossenem Aufstockelement, Glasabdeckung mit Lüftungskasten und ACO Profiline Fassadenrinne

Prospekt ACO Keller Schnittstelle 8 (PDF; 27 MB)

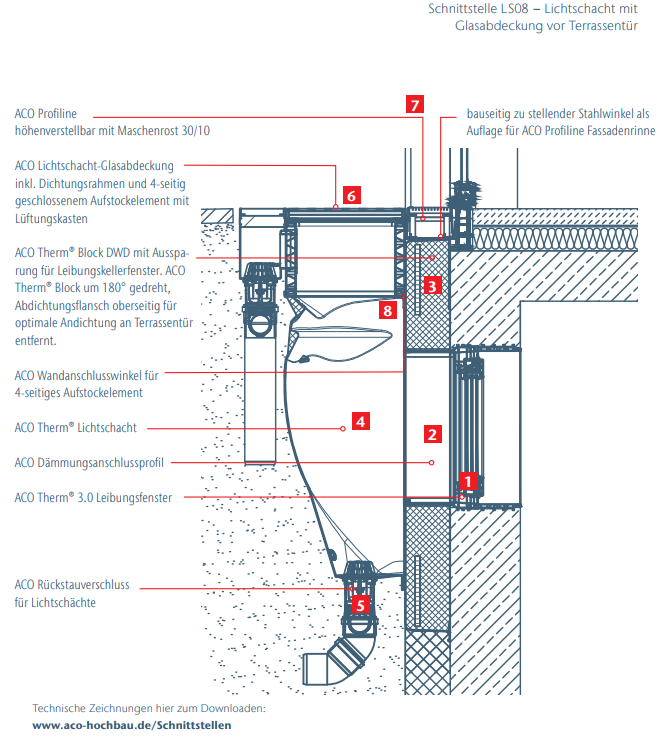

Technische Zeichnung LS08: ThermBlock DWD barrierefrei 4seitiges ASE Glasabdeckung Lüftungskasten Fassadenrinne zentral vor Terrassentür (PDF; 415 KB)
Technische Zeichnung LS08: ThermBlock DWD barrierefrei 4seitiges ASE Glasabdeckung Lüftungskasten Fassadenrinne zentral vor Terrassentür (DWG; 2 MB)

08 Schnittstellen Rendering Titelbild

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Lichtschacht zentral vor Terrassentür
druckwasserdicht bis Lichtschacht-Oberkante
Lichtschacht mit Glasabdeckung und Lüftung
Perimeterdämmung: 160 mm
WDVS: 160 mm
verputzte Fassade
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht und um 180° gedreht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht wärmebrückenfrei und druckwasserdicht auf ACO Therm® Block montieren
4-seitig geschlossenes Aufstockelement mit Glasabdeckung und Lüftungskasten anbringen
Leibungsentwässerung an bodentiefem Austritt mittels ACO Profiline Fassadenrinne herstellen
Profiline Fassadenrinne über Rohre DN 40 in den ACO Therm® Lichtschacht entwässern
rückstaugesicherten Kanalanschluss von ACO Therm® Lichtschacht und Lüftungskasten mit ACO Rückstauverschluss für Lichtschächte herstellen
