Schnittstelle Lichtschacht vor Terrassentür mit Fassadenrinne

ACO GmbH

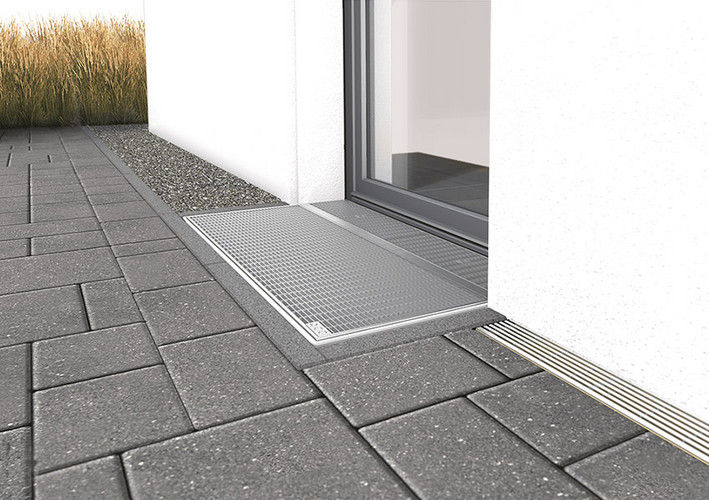

07 Schnittstellen Rendering Style

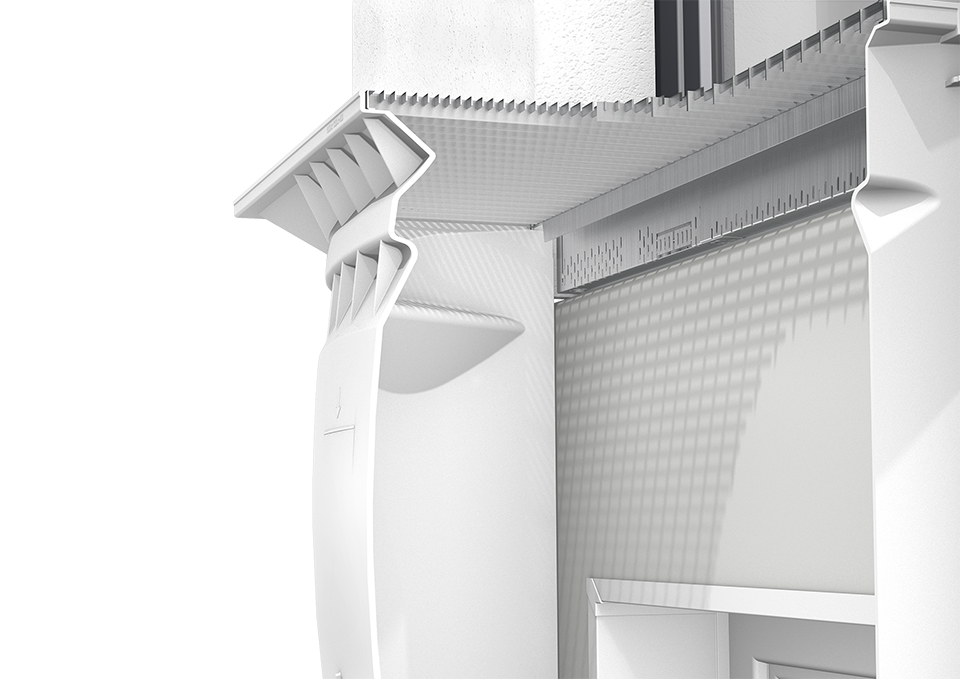

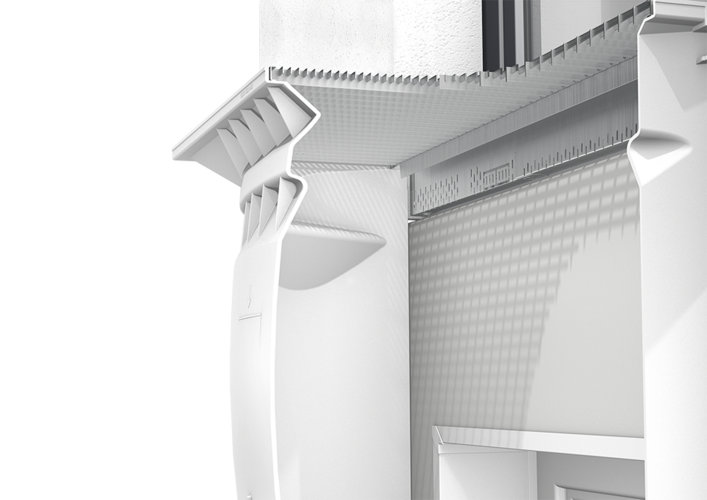

07 Schnittstellen Rendering Detail

1 / 2

ACO Therm® Block mit überstehendem Lichtschacht und ACO Profiline Fassadenrinne

Prospekt ACO Keller Schnittstelle 7 (PDF; 27 MB)
Technische Zeichnung LS07: ThermBlock DWD barrierefrei Fassadenrinne zentral vor Terrassentür (PDF; 307 KB)

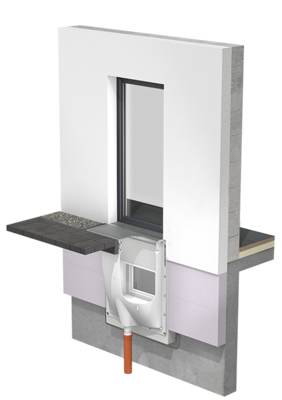

07 Schnittstellen Rendering Titelbild

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Lichtschacht zentral vor Terrassentür
druckwasserdicht bis Kellerdecke-Oberkante
Perimeterdämmung: 160 mm
WDVS: 160 mm
verputzte Fassade
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht und um 180° gedreht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht wärmebrückenfrei und druckwasserdicht auf ACO Therm® Block montieren
ACO Therm® Lichtschacht steht um die Höhe der Fassadenentwässerungsrinne über dem ACO Therm® Block hinweg
Leibungsentwässerung an bodentiefem Austritt mittels ACO Profiline Fassadenrinne herstellen
Profiline Fassadenrinne in den ACO Therm® Lichtschacht entwässern
Adapterwinkel für Lückenschluss zwischen Lichtschachtrost und Fassadenrinne anbringen
rückstaugesicherten Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

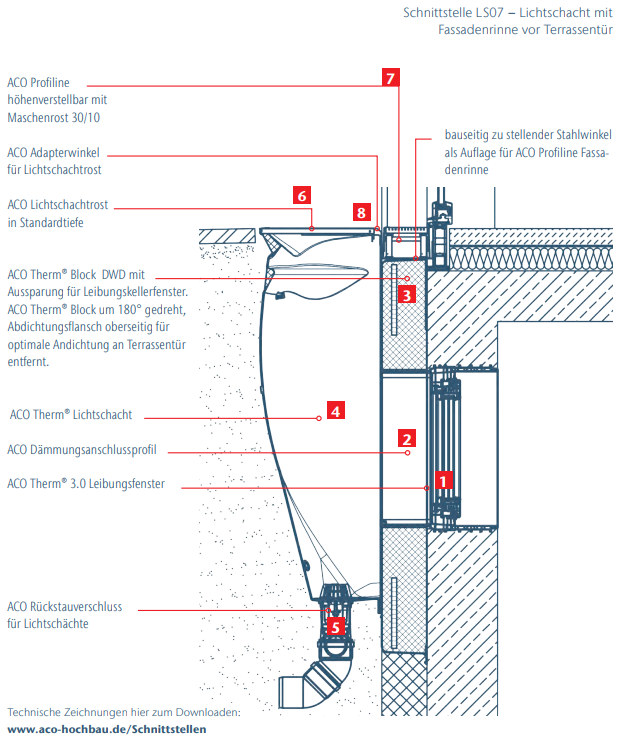

07 Schnittstellen Technische Zeichnung Lichtschacht Mit Fassadenrinne Vor Terrassentür

Weiter zum ACO Shop

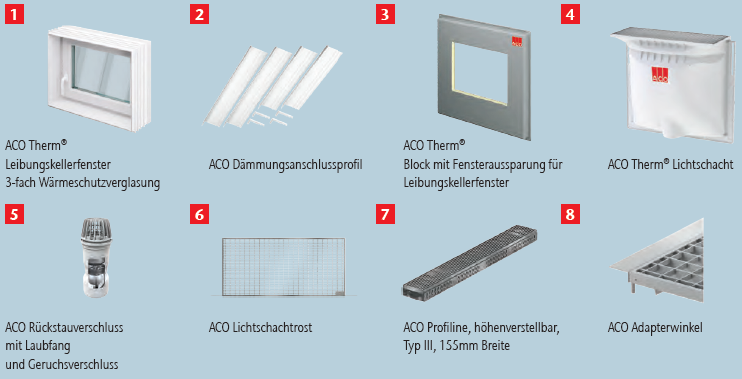

07 Schnittstellen Produkte

Prospekt ACO Keller Schnittstelle 7 (PDF; 27 MB)
Technische Zeichnung LS07: ThermBlock DWD barrierefrei Fassadenrinne zentral vor Terrassentür (PDF; 307 KB)

Gerne unterstützen wir Sie bei der Planung, Ausarbeitung und Berechnung Ihres Projektes.
