Schnittstelle vor Terrassentür - barrierefreier Übergang

ACO GmbH

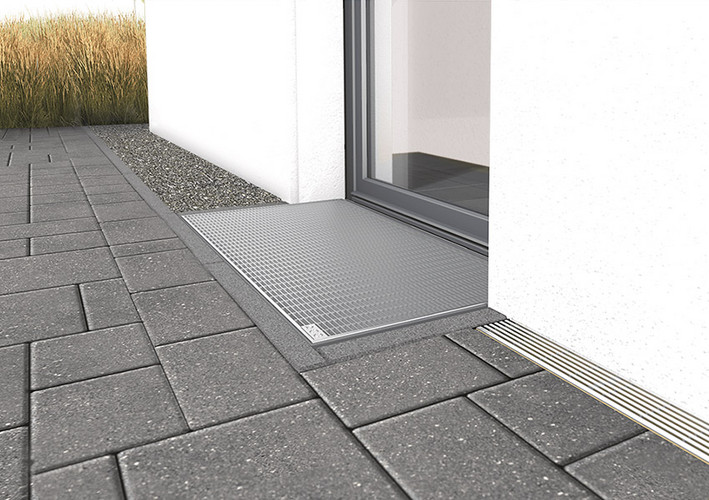

06 Schnittstellen Rendering Style

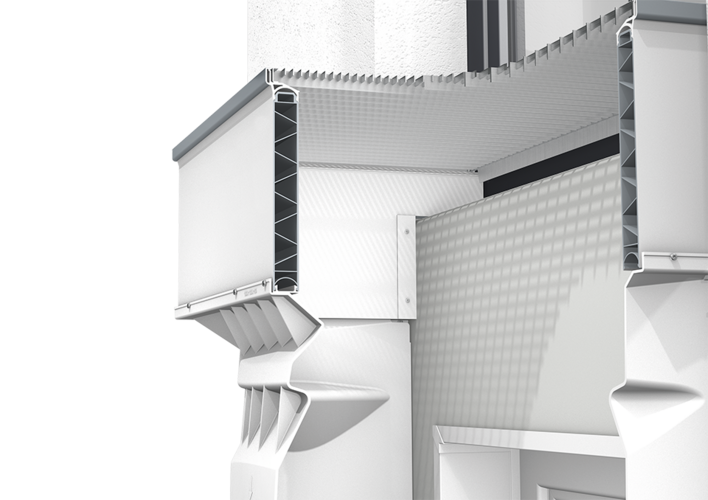

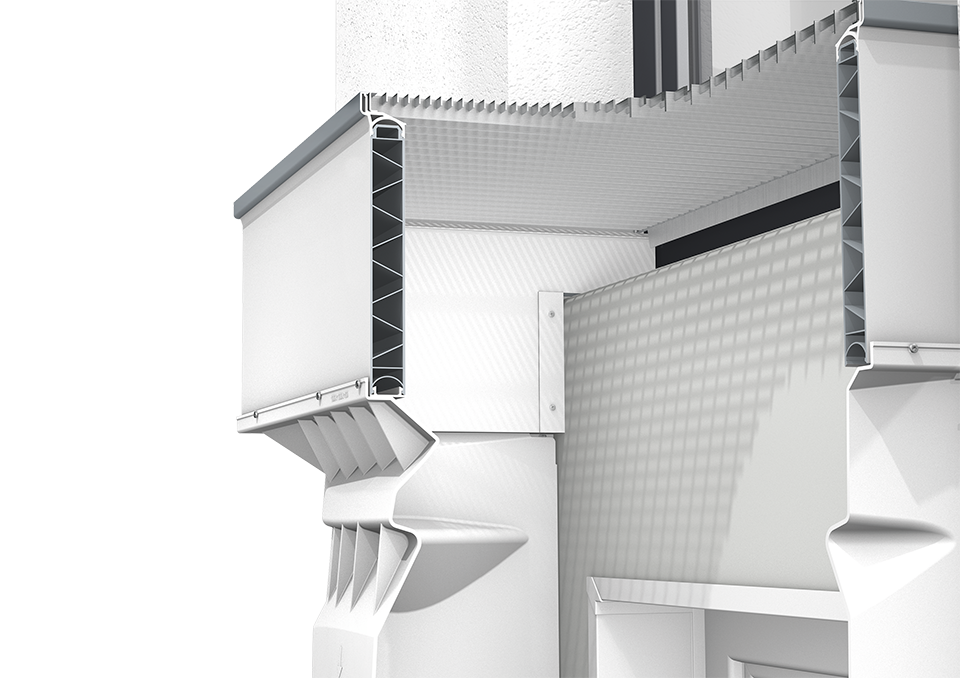

06 Schnittstellen Rendering Detail

1 / 2

ACO Therm® Block mit Lichtschacht und fixem Aufstockelement

Prospekt ACO Keller Schnittstelle 6 (PDF; 27 MB)
Technische Zeichnung LS06: LS06: ThermBlock DWD fixes ASE barrierefrei zentral vor Terrassentür (PDF; 271 KB)
Technische Zeichnung LS06: LS06: ThermBlock DWD fixes ASE barrierefrei zentral vor Terrassentür (DWG; 2 MB)

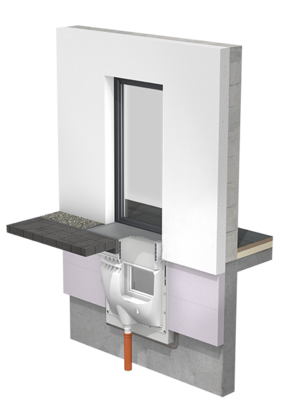

06 Schnittstellen Rendering Titelbild

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Lichtschacht zentral vor Terrassentür
druckwasserdicht bis Lichtschacht-Oberkante
Perimeterdämmung: 120 mm
WDVS: 160 mm
verputzte Fassade
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht und 180° gedreht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht wärmebrückenfrei und druckwasserdicht auf ACO Therm® Block montieren
Aufstockelement mit verlängerten Seitenschenkeln an Schwellenbereich durch Ausklinkungen anpassen
Lichtschachtrost in verlängerter Ausführung direkt an Terrassentür abschließend einsetzen
Lichtschachtrost zeitgleich als Spritzschutz nutzen
rückstaugesicherten Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

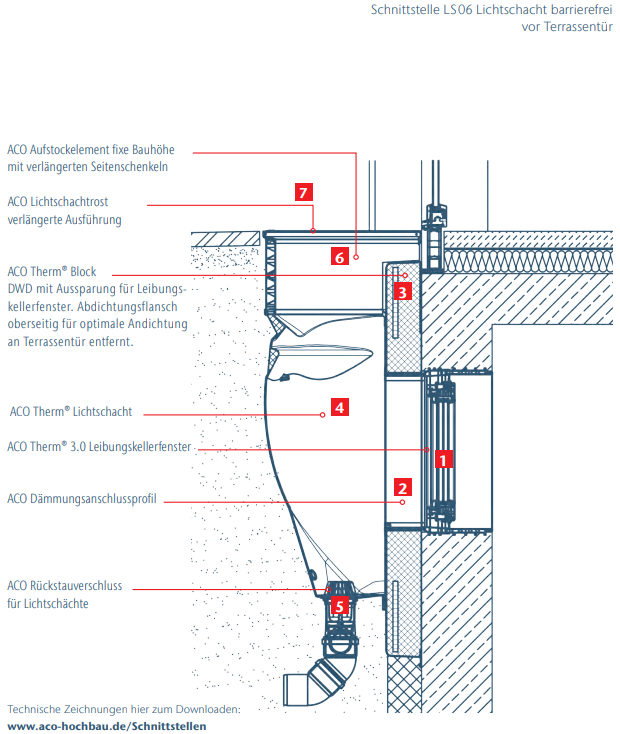

06 Schnittstellen Technische Zeichnung Lichtschacht Barrierefrei Vor Haustür

Weiter zum ACO Shop

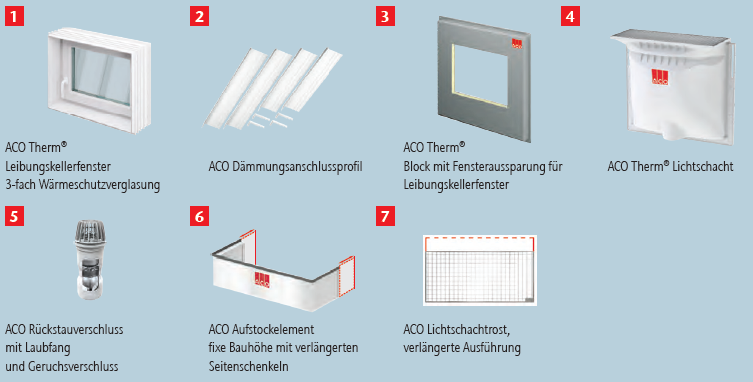

06 Schnittstellen Produkte

Prospekt ACO Keller Schnittstelle 6 (PDF; 27 MB)
Technische Zeichnung LS06: LS06: ThermBlock DWD fixes ASE barrierefrei zentral vor Terrassentür (PDF; 271 KB)
Technische Zeichnung LS06: LS06: ThermBlock DWD fixes ASE barrierefrei zentral vor Terrassentür (DWG; 2 MB)

Gerne unterstützen wir Sie bei der Planung, Ausarbeitung und Berechnung Ihres Projektes.
