Schnittstelle Lichtschacht bei vorspringendem Wärmedämmverbundsystem

ACO GmbH

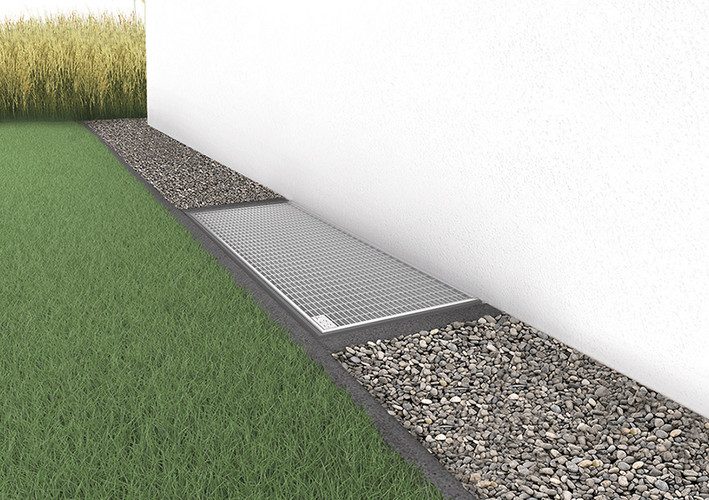

05 Schnittstellen Rendering Style

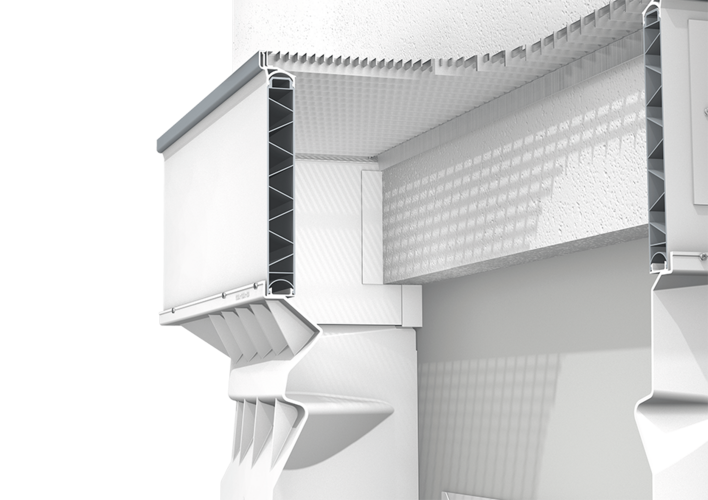

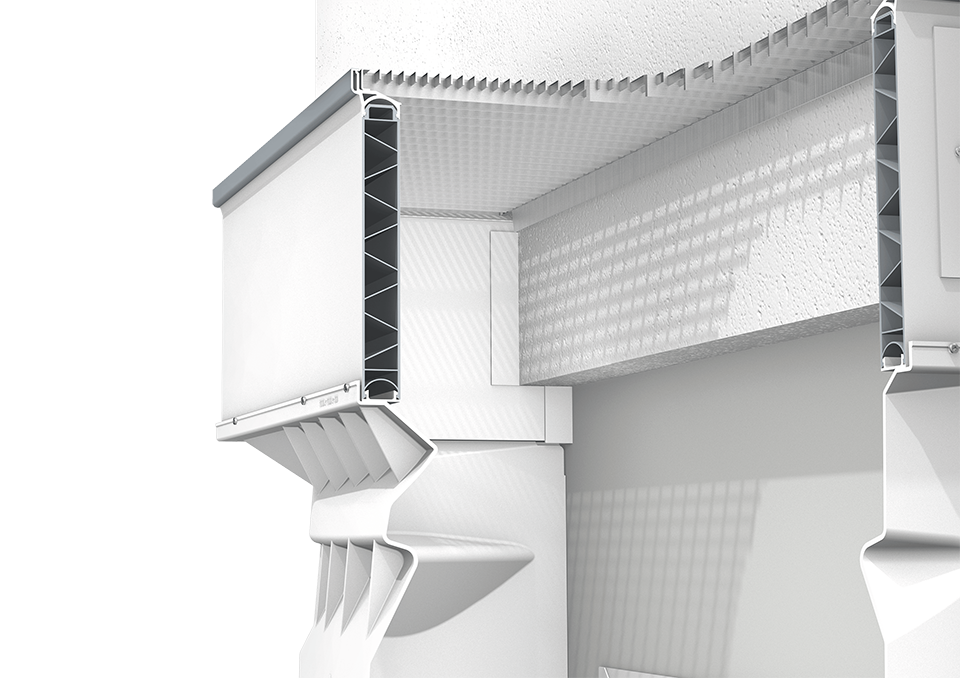

05 Schnittstellen Rendering Detail

1 / 2

ACO Therm® Block mit Lichtschacht und fixem Aufstockelement

Prospekt ACO Keller Schnittstelle 5 (PDF; 27 MB)
Technische Zeichnung LS05: LS05: ThermBlock DWD fixes ausgeklinktes ASE vorspringendes WDVS (PDF; 226 KB)
Technische Zeichnung LS05: LS05: ThermBlock DWD fixes ausgeklinktes ASE vorspringendes WDVS (DWG; 2 MB)

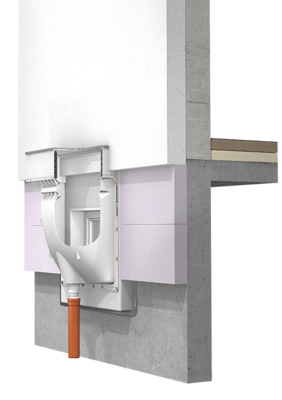

05 Schnittstellen Rendering Gesamtansicht

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung in 12 cm Dämmstärke
Lichtschacht auf Dämmung sitzend
druckwasserdicht bis Lichtschacht-Oberkante
Leibungskellerfenster in der Betonwand
gemauerte Geschosswand mit WDVS in 16 cm Dämmstärke
Aufstockelement im Übergang zum WDVS
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht druckwasserdicht und wärmebrückenfrei auf ACO Therm® Block DWD montieren
ACO Aufstockelement in fixer Bauhöhe mit ausgeklinkten Seitenschenkeln im Übergang von Perimeterdämmung zum WDVS anbringen
ACO Lichtschachtrost in verkürzter Ausführung mit angebrachtem Adapterwinkel einsetzen
rückstaugesicherter Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

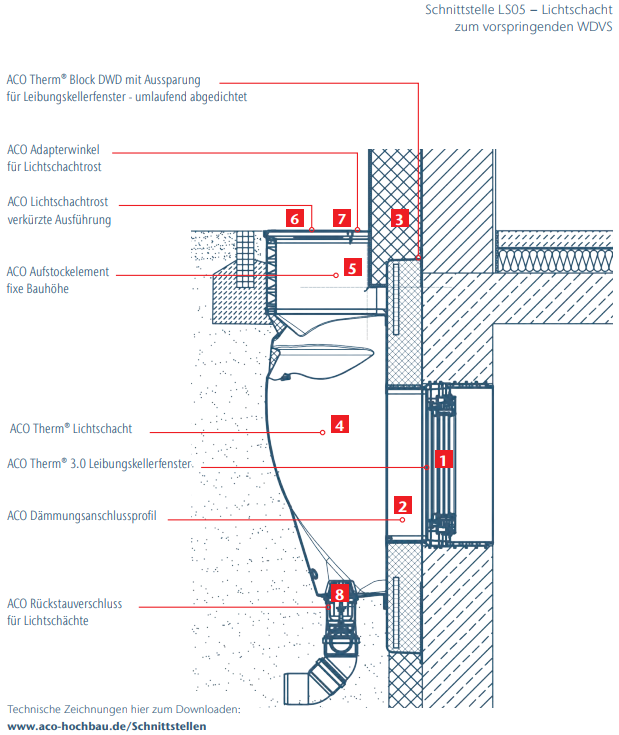

05 Schnittstellen Technische Zeichnung Lichtschacht Zum Vorspringenden WDVS

Weiter zum ACO Shop

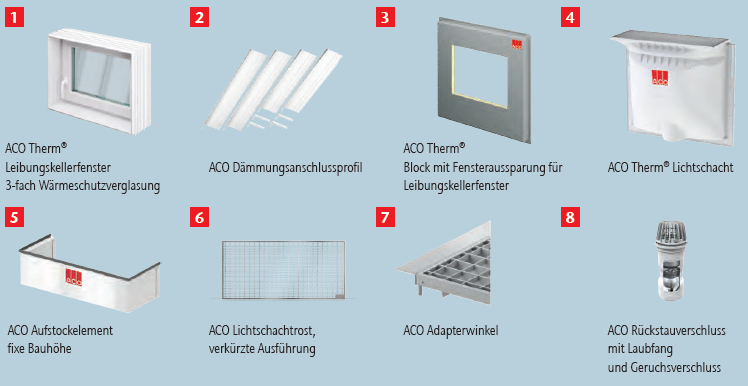

05 Schnittstellen Produkte

Prospekt ACO Keller Schnittstelle 5 (PDF; 27 MB)
Technische Zeichnung LS05: LS05: ThermBlock DWD fixes ausgeklinktes ASE vorspringendes WDVS (PDF; 226 KB)
Technische Zeichnung LS05: LS05: ThermBlock DWD fixes ausgeklinktes ASE vorspringendes WDVS (DWG; 2 MB)

Gerne unterstützen wir Sie bei der Planung, Ausarbeitung und Berechnung Ihres Projektes.
