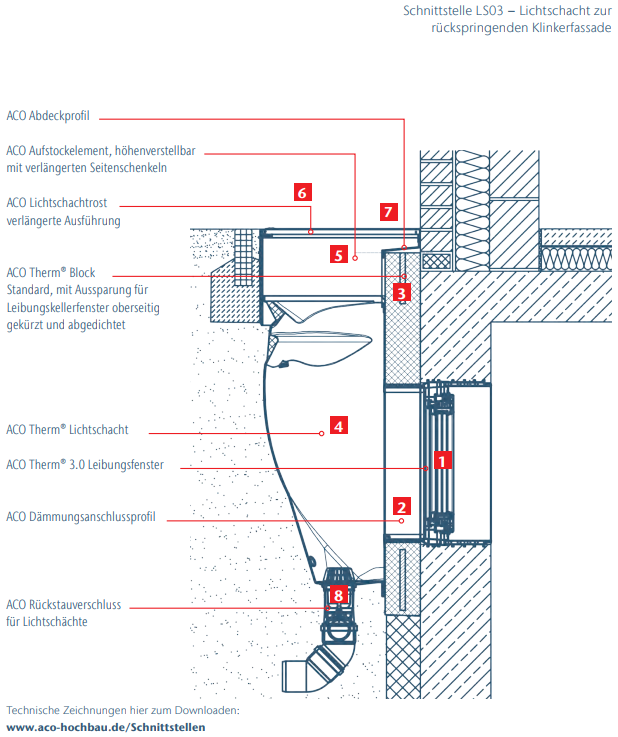

Schnittstelle Lichtschacht zur rückspringenden Fassade LS03

1 / 2

ACO Therm® Block mit Lichtschacht und höhenverstellbarem Aufstockelement mit verlängerten Seitenschenkeln

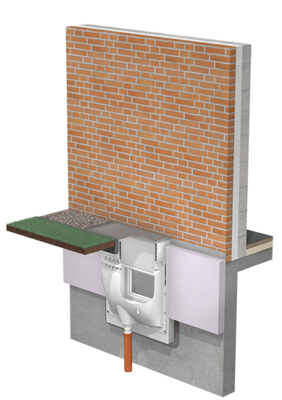

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Geschosswand mit vorgesetzter Klinkerfassade
Klinkerfassade außen bündig auf Kellerdecke aufliegend
12 cm starke Perimeterdämmung endet oberhalb der 1. Klinkerreihe bzw. nach dem eingesetzten Kimmstein
Lichtschacht endet in Höhe der 2. Klinkerreihe
Lichtschachtentwässerung über Kanal

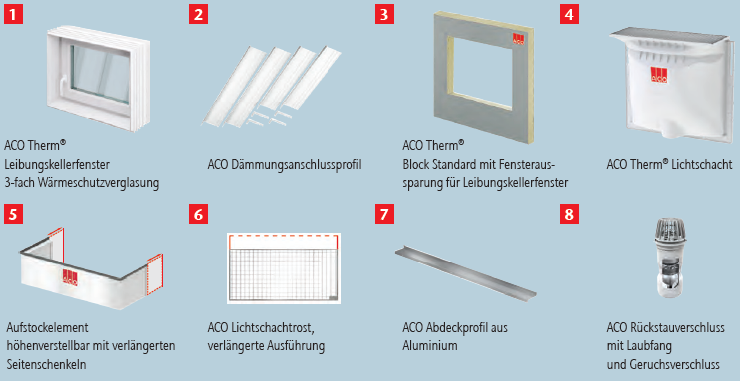

ACO Therm® Block Standard an Betonwand ankleben
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen

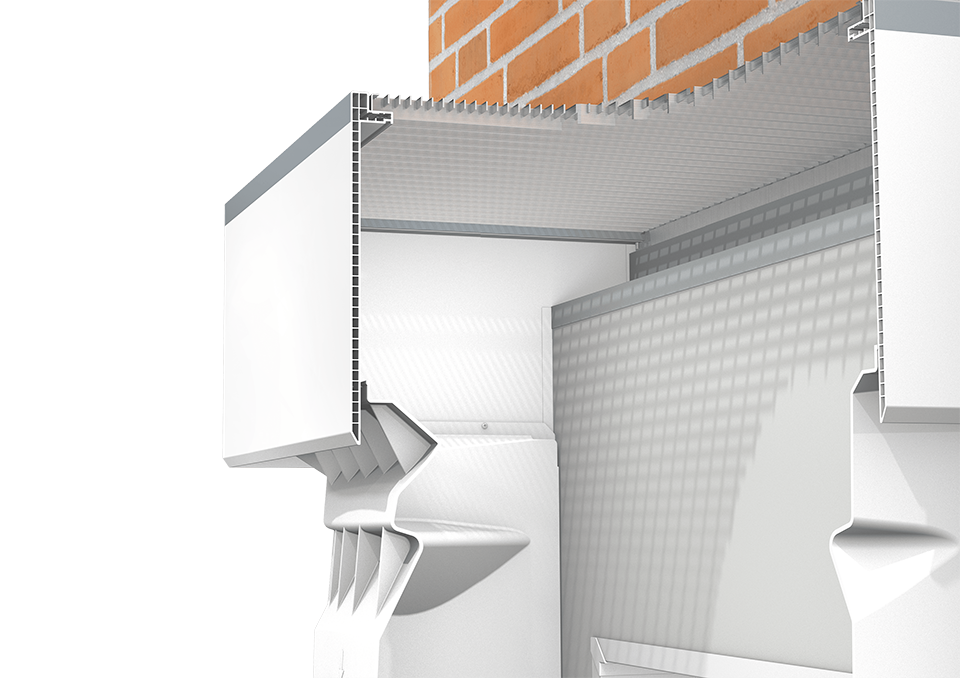

ACO Therm® Lichtschacht wärmebrückenfrei auf ACO Therm® Block montieren

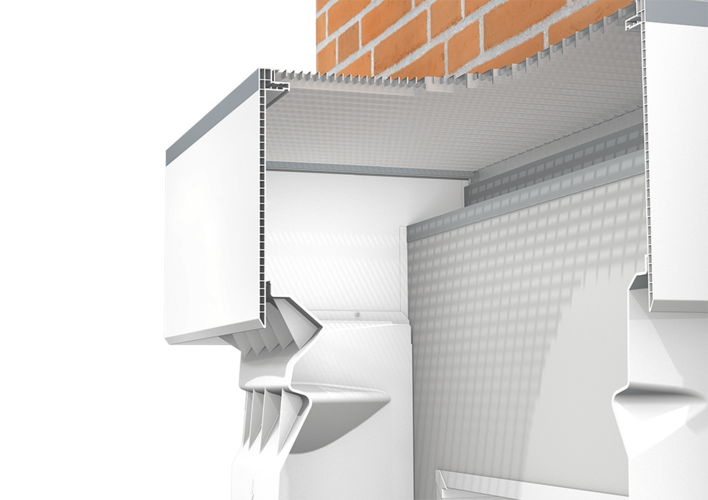

ACO Aufstockelement höhenverstellbar mit verlängerten und ausgeklinkten Seitenschenkeln im Übergang von Perimeterdämmung zur Klinkerfassade anbringen

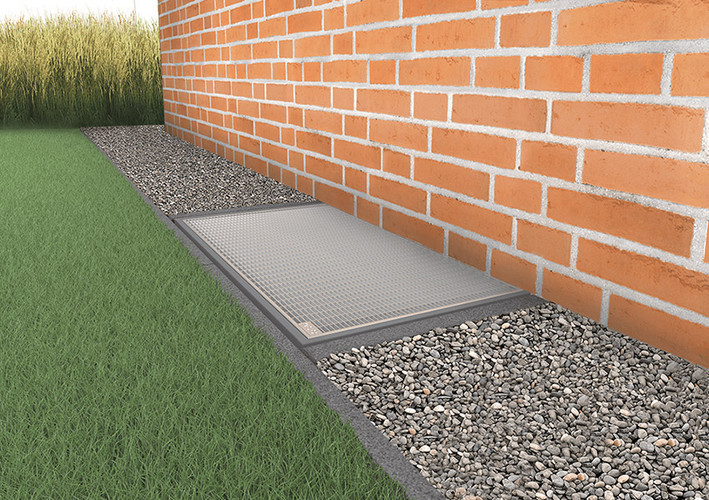

ACO Lichtschachtrost in verlängerter Ausführung bis zur Klinkerfassade laufend einsetzen
rückstaugesicherten Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen
