Schnittstelle Lichtschacht mit Glasabdeckung dezentral vor Terrassentür

ACO GmbH

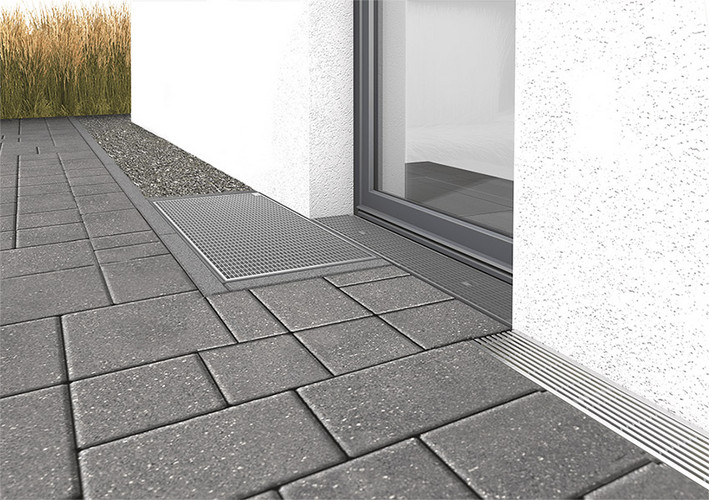

09 Schnittstellen Rendering Style

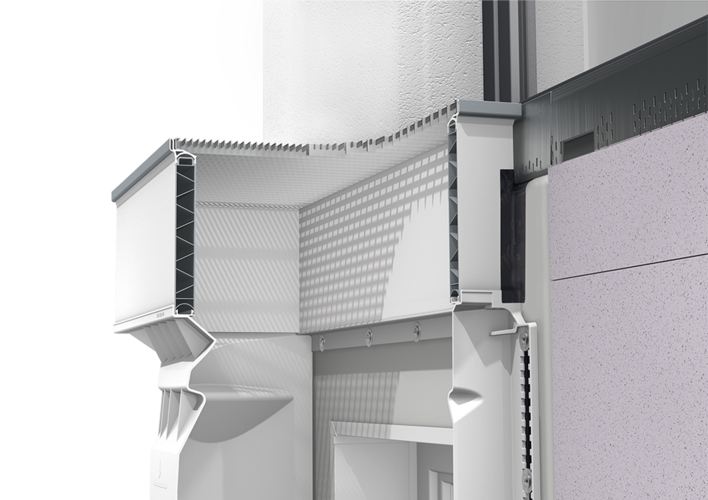

09 Schnittstellen Rendering Detail

1 / 2

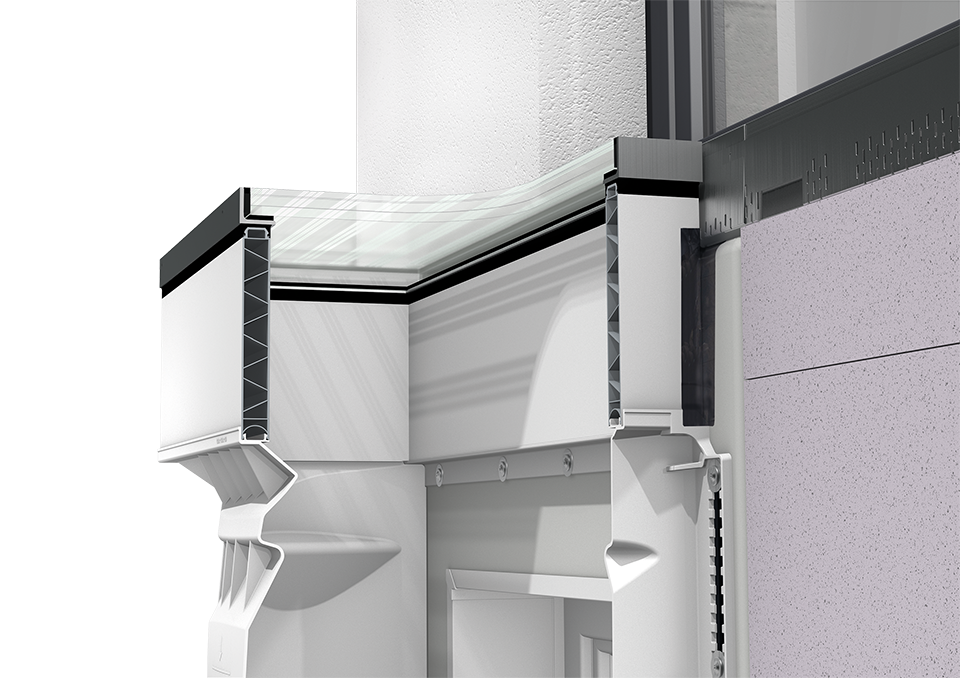

ACO Therm® Block mit Lichtschacht, 4-seitig geschlossenem Aufstockelement, Glasabdeckung ohne Lüftung und ACO Profiline Fassadenrinne

Prospekt ACO Keller Schnittstelle 10 (PDF; 27 MB)
Technische Zeichnung LS10: ThermBlock DWD barrierefrei 4seitiges ASE Glasabdeckung dezentral Terrassentür (PDF; 308 KB)
Technische Zeichnung LS10: ThermBlock DWD barrierefrei 4seitiges ASE Glasabdeckung dezentral Terrassentür (DWG; 2 MB)

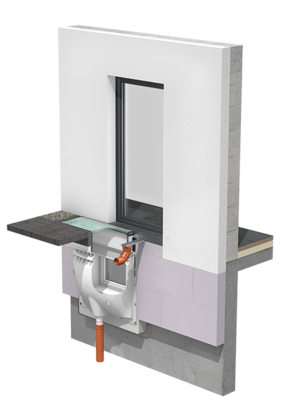

10 Schnittstellen Rendering Titelrendering

Einbausituation

Keller aus WU-Beton mit außenliegender Perimeterdämmung
Leibungskellerfenster in der Betonwand
Lichtschacht dezentral vor Terrassentür
druckwasserdicht bis Lichtschacht-Oberkante
Lichtschacht mit Glasabdeckung ohne Lüftung
Perimeterdämmung: 160 mm
WDVS: 160 mm
verputzte Fassade
Lichtschachtentwässerung über Kanal

Lastfall

Ständig oder zeitweise drückendes Wasser
Wassereinwirkungsklasse W2-E nach DIN 18533-1
Beanspruchungsklasse 1 nach DAfStb-Richtlinie (WU-Richtlinie)

Einbaulösung

ACO Therm® Block druckwasserdicht und um 180° gedreht an Betonwand anschließen
ACO Therm® Dämmungsanschlussprofil als Dämmungsverkleidung einbauen
ACO Therm® Lichtschacht wärmebrückenfrei und druckwasserdicht auf ACO Therm® Block montieren
4-seitig geschlossenes Aufstockelement mit Glasabdeckung einsetzen
Profiline Fassadenrinne über außenliegendes KG Rohr DN 100 entwässern
rückstaugesicherten Kanalanschluss mit ACO Rückstauverschluss für Lichtschächte herstellen

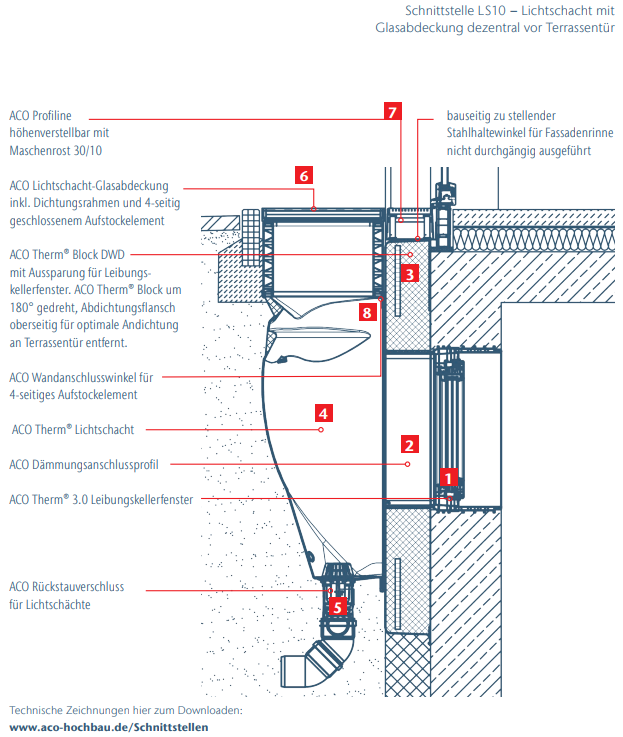

10 Schnittstellen Technische Zeichnung Lichtschacht Mit Glasabdeckung Dezentral Vor Terrassentür

Weiter zum ACO Shop

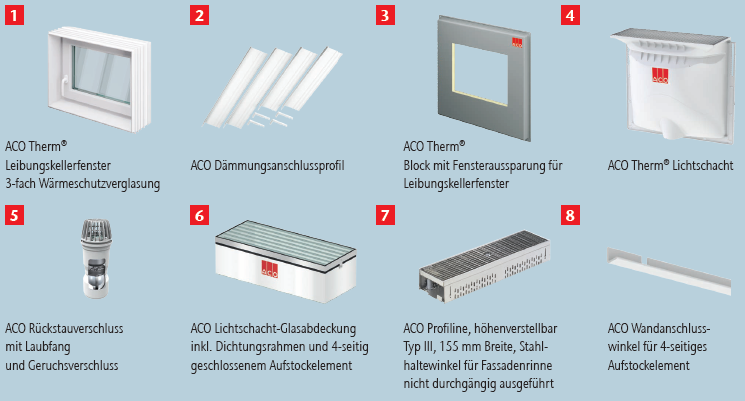

10 Schnittstellen Produkte
