Außenanlagen und Freiräume

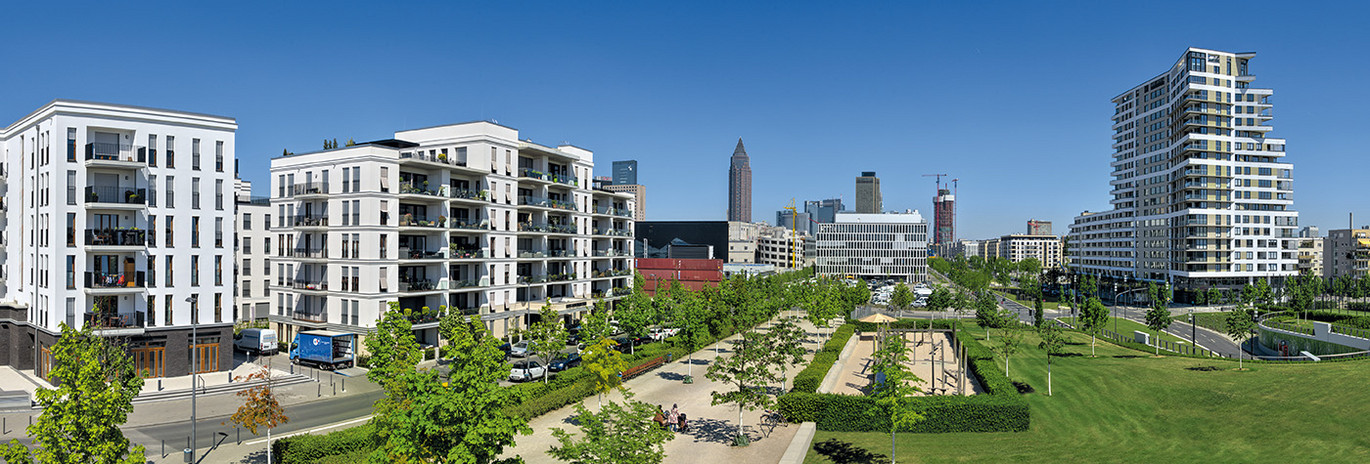

Eine wassersensible Gestaltung von urbanen Räumen ist für eine klimaresiliente Stadtentwicklung wesentlich. Wasserflächen schaffen, die in Hitzeperioden kühlen. Den öffentlichen Raum mit Bäumen ökologisch und sozial aufwerten. Retentionsräume schaffen, die bei Starkregen das Wasser zurückhalten. Die ACO Produkte bieten Lösungen für ein naturnahes Entwässerungskonzept und unterstützem somit den natürlichen Wasserkreislauf.
Was ist bei der Planung zu beachten?
Eine Einleitung in die Kanalisation ist möglichst zu vermeiden. Grundsätzlich sollten bei der Planung und Bemessung von Regenwasserentwässerungsanlagen alle Möglichkeiten der dezentralen Regenwasserbewirtschaftung genutzt werden, um die Einleitung von Regenwasser in die öffentliche Kanalisation nachhaltig zu reduzieren (DIN 1986-100 Entwässerungsanlagen für Gebäude und Grundstücke- Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056). Das öffentliche Kanalnetz ist aufgrund ständiger Bauerweiterung und -verdichtung oftmals überlastet, sodass Städte und Gemeinden die Einleitung von Regenwasser von Grundstücken verwehren. Weiterhin sollten versiegelten Flächen vermieden werden. Die Einleitung in oberirdische Gewässer oder auch die Regenwassernutzung oder -versickerung sind bewehrte Möglichkeiten, das Oberflächenwasser in den natürlichen Wasserkreislauf zurückzuführen bzw. nachhaltig zu nutzen. Die Schaffung von Verdunstungsarealen beispielsweise begrünte Dächer oder Retentionsflächen wirkt sich positiv auf das Klein- und Großklima aus. Auf öffentliche Verkehrsflächen darf Oberflächenwasser nicht geleitet werden.
Oberflächennahe Linienentwässerung
Die oberflächennahe Entwässerung mithilfe von Entwässerungsrinnen stellt in Vergleichsrechnungen eine wirtschaftlichere Variante gegenüber einer herkömmlichen Entwässerung mit Rohren dar. Anfallendes Oberflächenwasser kann schnell aufgenommen und weitergeleitet werden. Insbesondere bei ausgedehnten Einzugsflächen wie zum Beispiel Wohngebieten, innerstädtischen Plätzen oder Gewerbeflächen, aber auch im privaten Bereich reduziert sich so der Einbau von tiefliegenden Leitungsrohren. Das spart erhebliche Kosten.

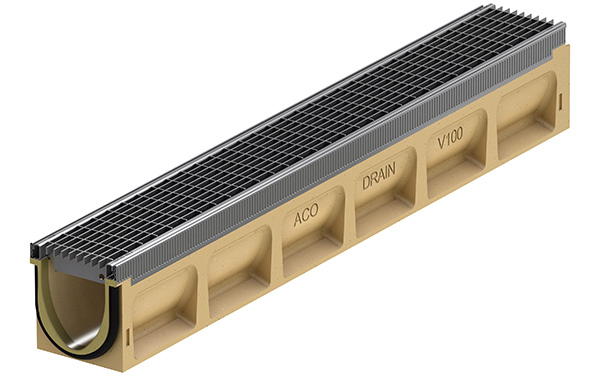

Die Rinne für den GaLaBau
ACO Multiline Seal in ist die serienmäßig mit Dichtung am Rinnenstoß ausgestattete Rinne. Neben dem ACO Polymerbeton ist die verliersichere 2K-Dichtung wesentlicher Bestandteil der Seal in Technologie. Mit einer großen Auswahl an Designrosten sind der Gestaltungsfreiheit keine Grenzen gesetzt.

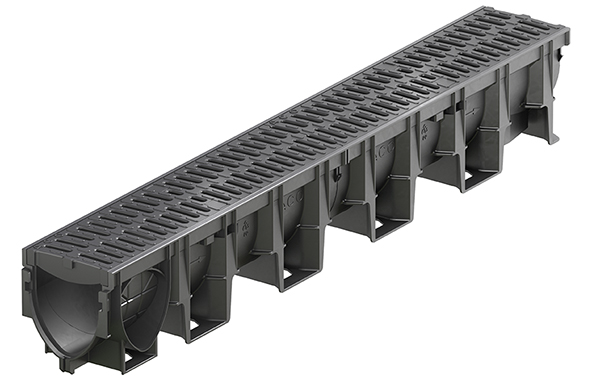

Die Leichte unter den Rinnen
Extrem leicht ist die ACO XtraDrain, die für Anwendungen bis Klasse C 250 nach DIN EN 1433 konzipiert wurde. Technische Details, wie das bewährte V-Profil oder die Hexagonalstruktur der Seitenwände, erfüllen sämtliche Anforderungen an eine zeitgemäße Entwässerungsrinne. Das vielfältige Drainlock-Rostprogramm lässt auch hier den Gestaltungswünschen freien Lauf.

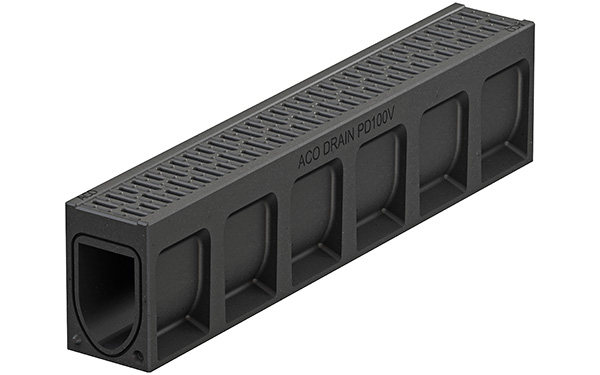

Die monolithische Rinne
Die einzigartige Monogusskonstruktion der ACO Monoblock PD eignet sich als architektonisches Gestaltungselement in anthrazitschwarz durchgefärbt oder natur im GaLaBau wie auch für Verkehrsflächen. Die Fertigung erfolgt in einem Stück ohne lose Teile und ohne Klebefuge. Der hohe Einlaufquerschnitt und der V-Querschnitt sorgen für eine schnelle Ableitung des Wassers.

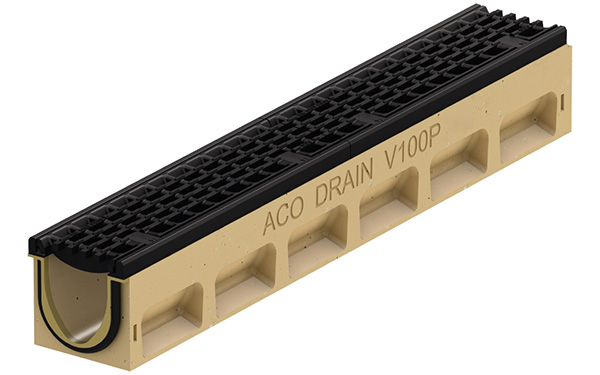

Kreativ mit Guss
Setzen Sie Akzente mit den ACO Freestylerosten und entwerfen Sie das Rostdesign. Die neue ACO PowerDrain bietet nicht nur serienmäßige Dichtheit durch die Dichtung am Rinnenstoß, sondern ist darüber hinaus auch mit einer 12-mm-Gusszarge und dem extra verstärkten Rinnenkörper ausgestattet. Ein breites Programm an Drainlock und Powerlock Rosten steht Ihnen zur Verfügung.

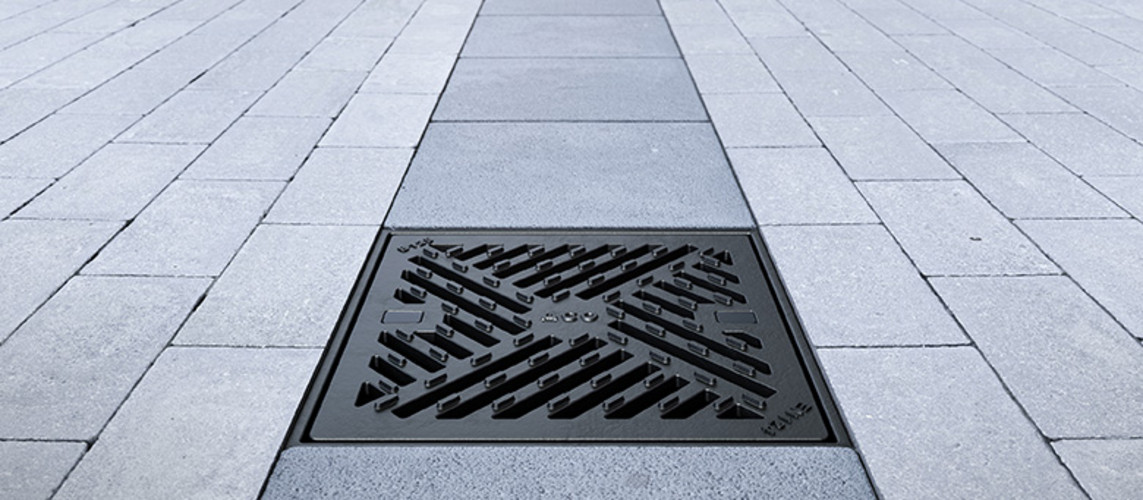

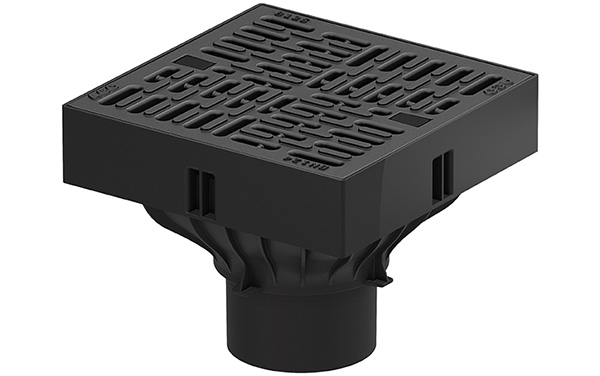

Punktentwässerung
Insbesondere etwas kleinere Flächen wie Terrassen oder Auffahrten können zu einem Punkt hin entwässert werden. Die Flächen sollten ein leichtes allseitiges bzw. trichterförmiges Gefälle aufweisen. Ferner ist ein gezielter Einbau unter Wasserzapfstellen im Garten oder Hof zweckmäßig, um überschüssiges Wasser direkt abzuleiten. Verschiedene Rostvarianten fügen sich in das jeweilige Bild der Außenanlage ein.

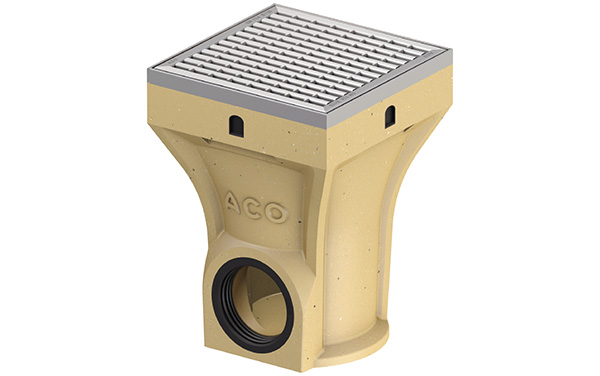

Hofablauf in Klasse B 125
Der ACO Multipoint B 125 aus Polymerbeton ist wahlweise mit Guss- oder Stahlzarge verfügbar. Unterschiedliche Rostvarianten runden das Programm ab.

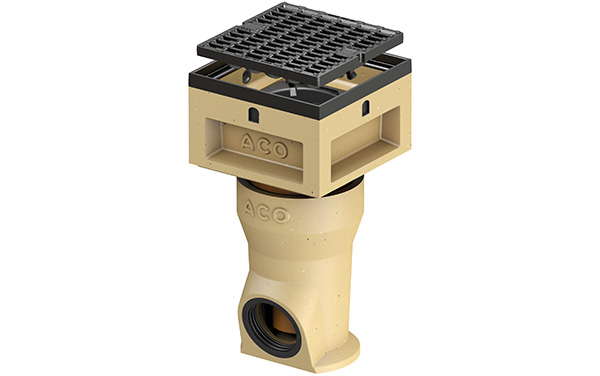

Hofablauf in Klasse D 400
Der ACO Multipoint D 400 mit Gusszarge aus Polymerbeton gibt es in Kurz- und Langform. Die Kurzform ist für besonders niedrige Einbautiefen geeignet. Die Langform ist neigbar, drehbar und höhenverstellbar. Ebenfalls runden hier unterschiedliche Rostvarianten das Programm ab.
Versickerung / Rückhaltung
Die Versickerung von Oberflächenwasser ist aus vielerlei Gründen eine wichtige und sinnvolle Methode, die Einleitung des Wassers in die Kanalisation zu verhindern. Das anfallende Wasser wird zunächst gesammelt und später nach und nach an den Boden abgegeben. Das fördert den Grundwasserspiegel und entlastet die Kanalisation. Anfallendes und zuvor durch beispielsweise Entwässerungsrinnen gesammeltes Oberflächenwasser kann jedoch auch in unterirdischen Behältern zurückgehalten und später über eine geeignete Drosseleinrichtung gezielt an die Vorflut abgegeben werden. Bei beiden Methoden –Versickerung und Rückhaltung mit späterer Abgabe an die Vorflut – ist die Verunreinigung des anfallenden Wassers zu berücksichtigen und ggf. eine entsprechende Vorreinigung durchzuführen.
Was ist bei der Planung zu beachten?
Versickerung
Bei Planung einer Versickerungsanlage ist die DWA-A138 zu beachten. Das Arbeitsblatt betrifft die Entwässerungssituation innerhalb von Siedlungsgebieten. Es gilt für Niederschlagswasser, das aus dem Bereich von befestigten oder bebauten Flächen gesammelt abfließt. Das Wasser sickert gezielt in den Boden und wird dem Grundwasser zugeführt.
Mehr erfahren
Rückhaltung
Bei der Bemessung von Rückhalteräumen ist die DWA-A117 zu beachten. Das Arbeitsblatt ist im Bereich der gesamten Abwasserableitung zwischen der Grundstücksentwässerung und dem Gewässer anwendbar.
Mehr erfahren

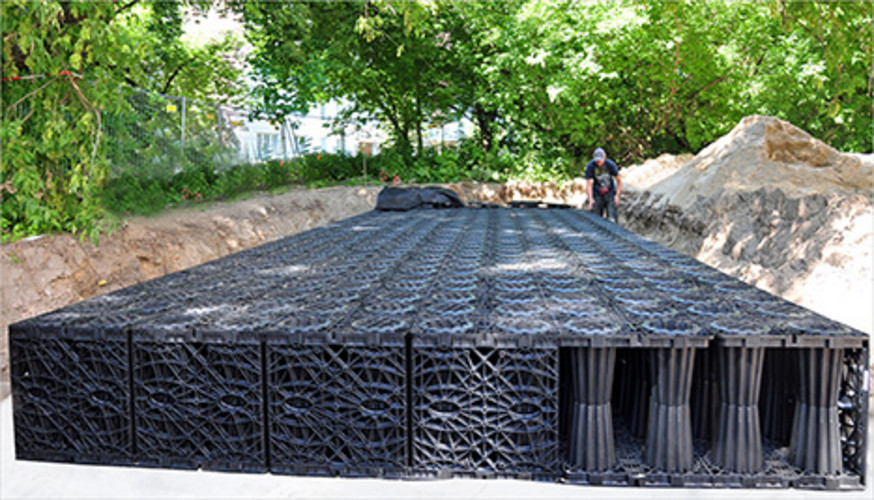

Versickerung

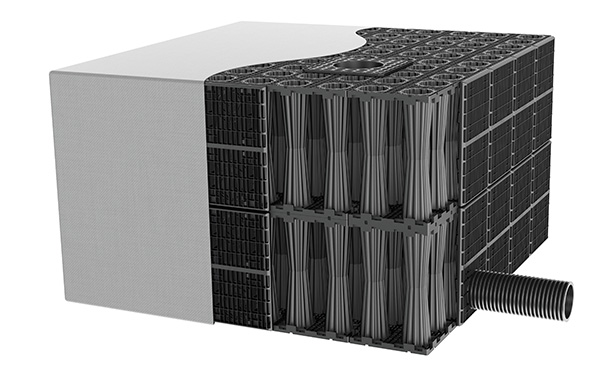

ACO Stormbrixx als Versickerungsanlage fördert den natürlichen Wasserkreis. Zuvor gereinigtes Regenwasser wird in der Blockrigole gesammelt. Nach und nach versickert es im Boden und fördert damit die Grundwasserneubildung.
Rückhaltung
ACO Stormbrixx als Blockspeicher unterhalb von Zufahrten, öffentlichen Flächen oder auch im privaten Bereich speichert das gesammelte Regenwasser. Zeitverzögert wird es an die Vorflut oder Kanalisation abgegeben, die dadurch entlastet wird.
