Kombinationsanlage Typ D
Die Kampfbahn Typ D ist vorrangig für den Schulsport vorgesehen. Teilweise wird sie vom Breitensport mit genutzt. Nach DIN 18035 besteht diese Sportanlage aus einem Großspielfeld, einer angrenzenden Kurzstreckenbahn mit Kunststoffbelag und Sportflächen zur Durchführung technischer Disziplinen, die an einer Kopfseite angelegt sind. Alle Sportflächen sind niveaugleich. Auf die erhöhte Laufbahnbegrenzung kann verzichtet werden, da die Anlage keine Rundbahn hat.

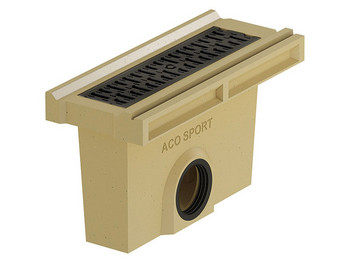

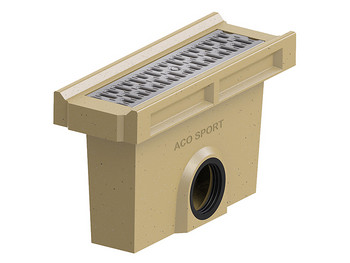

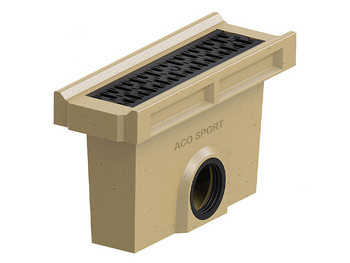

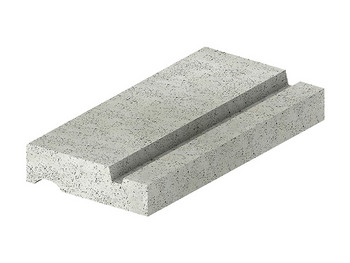

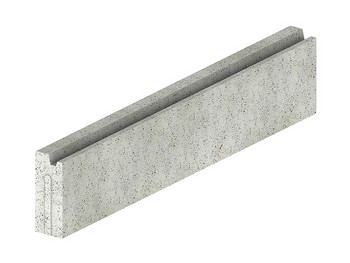

Das anfallende Oberflächenwasser wird optimal mit dem ACO SPORT® Entwässerungssystem Muldenrinne abgeleitet. Dieses System besteht aus offenen Rinnen nach DIN 18035 Teil 3. Nur Muldenrinnen mit der Gerinnetiefe entsprechend der Norm dürfen als offene Rinnen Verwendung finden.

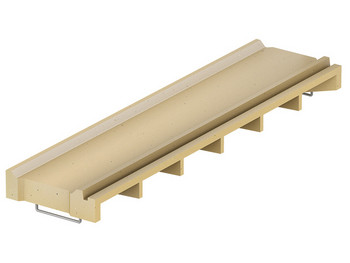

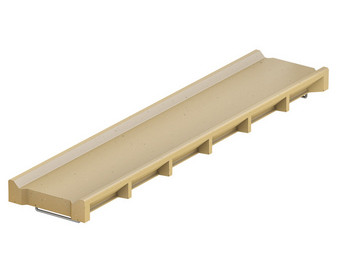

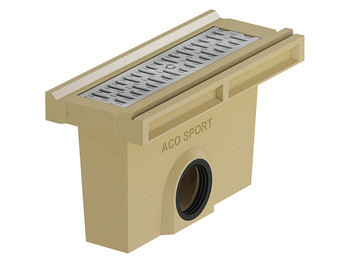

Bei Sportflächen mit Kunststoffbelag, z.B. der Laufbahn, empfiehlt sich der Einbau von Muldenrinnen mit Verkrallnut für den Belag. Auf der einseitigen Verbreiterung kann die 5 cm breite Linierung aufgebracht werden. Zur Oberflächenentwässerung an Pflasterflächen ist die Muldenrinne ohne Verkrallnut auch wegen ihrer Robustheit und einfachen Reinigungsmöglichkeit besonders gut geeignet.

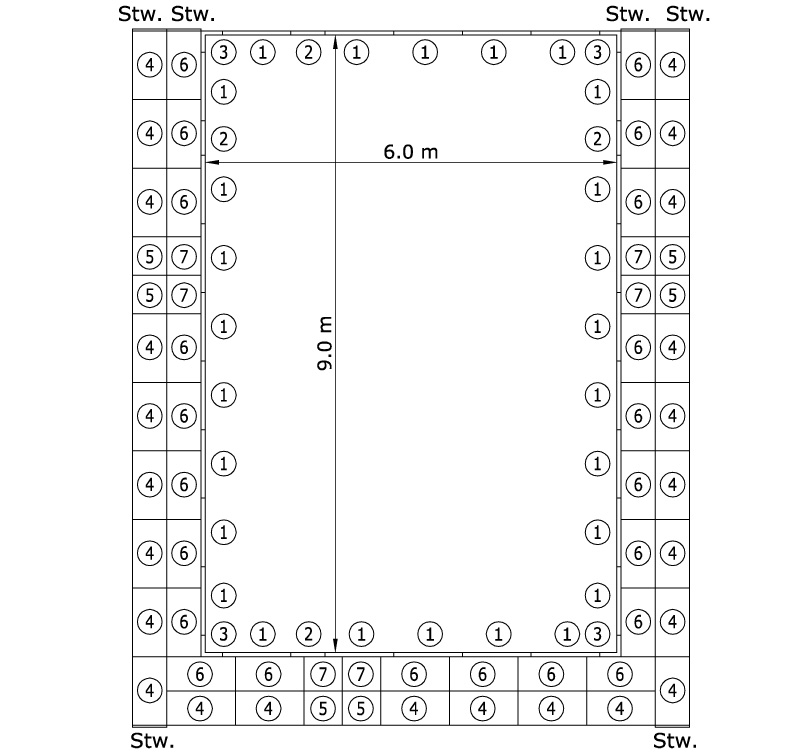

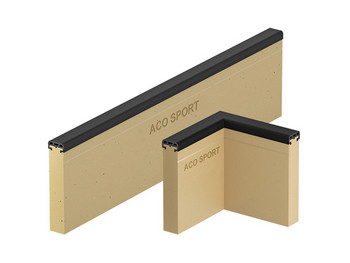

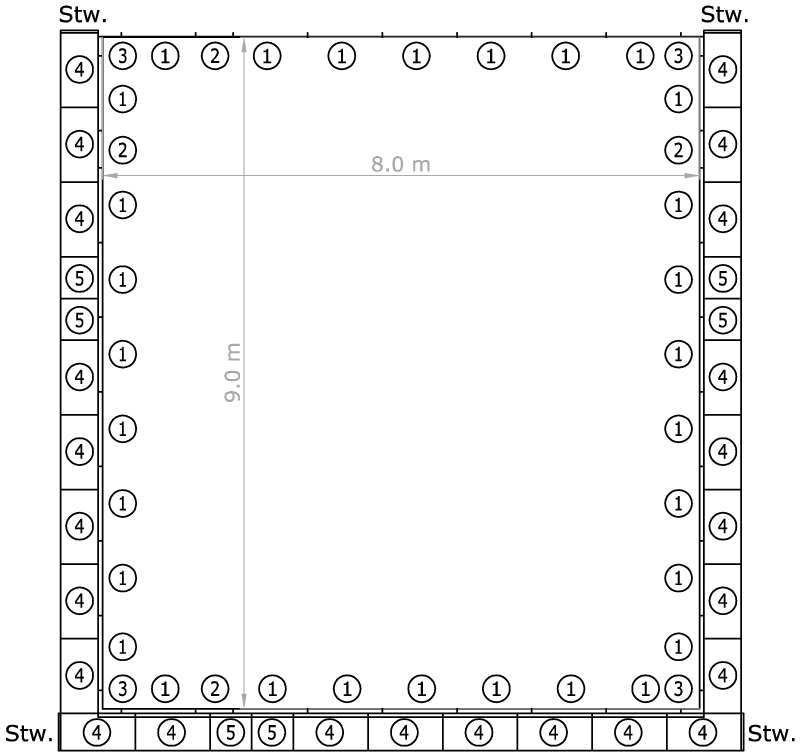

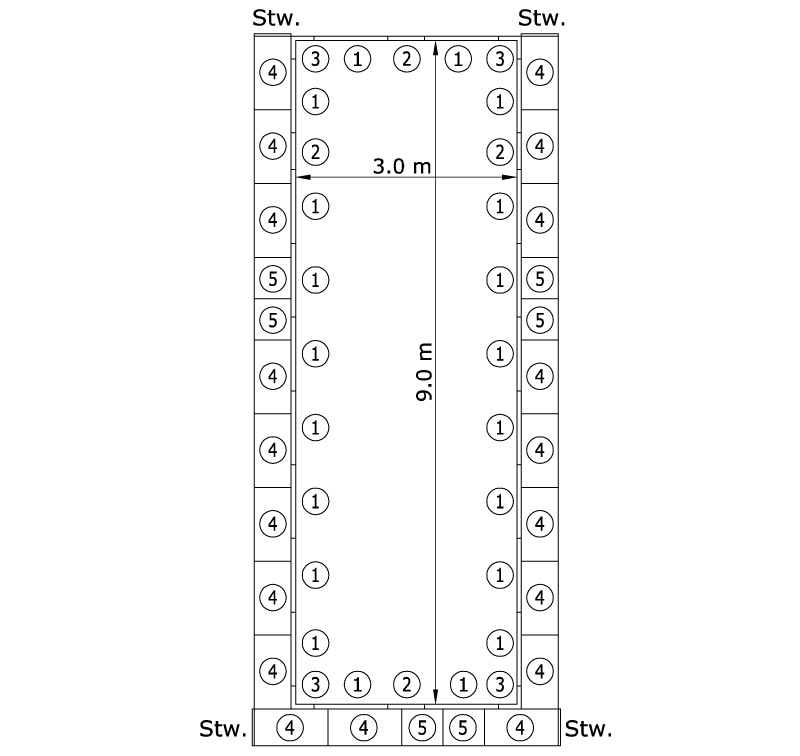

Verlegeplan ACO SPORT® Elastic-Randsteine/Sandfangrinnen
Gemäß IAAF und IWR Regelwerk beträgt die Breite der Sprunggrube 2,75 – 3,00 m bei einer Anlaufbahn. Das Breitenmaß ist gültig für die Landungsfläche, ohne Randbegrenzung. Das Längenmaß beträgt mindestens 10 m, gemessen vom Absprungbalken.
| Pos. | Bezeichnung | Art.-Nr. | Stück |
|---|---|---|---|
| 1 | Randstein 100x40x6 cm, Gummi weiß | 00964 | 26 |
| 2 | Randstein 50x40x6 cm, Gummi weiß | 01572 | 4 |
| 3 | Winkel 25/25x40x6 cm, Gummi weiß | 00969 | 4 |
| 4 | Sandfangrinne Außenrinne 100x50 cm | 01475 | 24 |
| 5 | Sandfangrinne Außenrinne 56x50 cm | 01477 | 6 |
| 6 | Sandfangrinne Innenrinne 100x50 cm | 01474 | 22 |
| 7 | Sandfangrinne Innenrinne 56x50 cm | 01476 | 6 |
| Stw. | Stirnwand für Sandfangrinne | 15571 | 6 |
