Kampfbahn Typ C mit Kunststofflaufbahn
Spielfeld erhöht
Sportanlagen Typ C sind für den Schul- und Breitensport konzipiert und mit einer sehr großen Bedeutung für den regionalen Fußball. Damit die Regeln für die Laufwettbewerbe auf der Kunststofflaufbahn eingehalten werden, speziell durch die 5 cm hohe Laufbahnbegrenzung, wird das Fußballspielfeld ebenfalls um 5 cm über Laufbahnniveau angelegt. Somit kann die Begrenzungskante durch eine gedeckte Rinnenkonstruktion direkt am erhöhten Spielfeldrand fest installiert werden und ist kein zu übertretendes Hindernis. Die Sektoren auf Anlagen vom Typ C laufen mit dem Oberflächengefälle bündig zur Laufbahn und sind oft mit Kunststoffbelag versehen. Dadurch können in den Sektoren Sportflächen für technische Disziplinen geschaffen werden oder Multifunktionsfelder für weitere Ballsportarten.

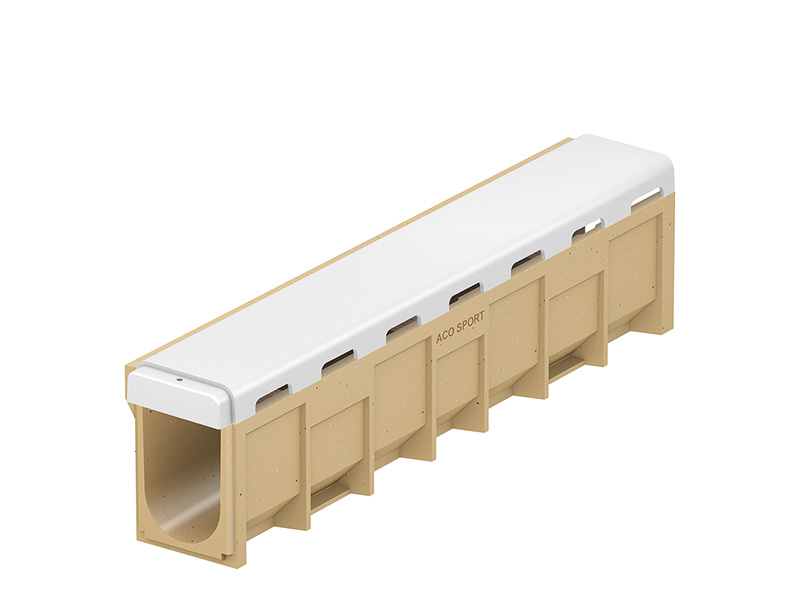

Das ACO SPORT® Entwässerungssystem NW 125 ist eine Kombination aus gedeckten Rinnen und Hohlprofilrinnen. Das System verbindet auf intelligente Weise die schnelle Oberflächenentwässerung der Sportflächen und die besonderen Forderungen aller Nutzer an eine moderne Sportanlage. So führt beispielsweise bei erhöhtem Spielfeld die Entwässerung über gedeckte Rinnen, Kastenrinnen mit stationärer stabiler Abdeckung, die gleichzeitig als 5 cm hohe Laufbahnbegrenzung dient. Die Rinnen sind zur Spielfeldseite durch eine angeformte 4 cm hohe Rasenrückenstütze erhöht. Der Wassereintritt von der Laufbahn erfolgt seitlich durch die aufliegende Kunststoffabdeckung mit ihren normgerechten Einlaufschlitzen.

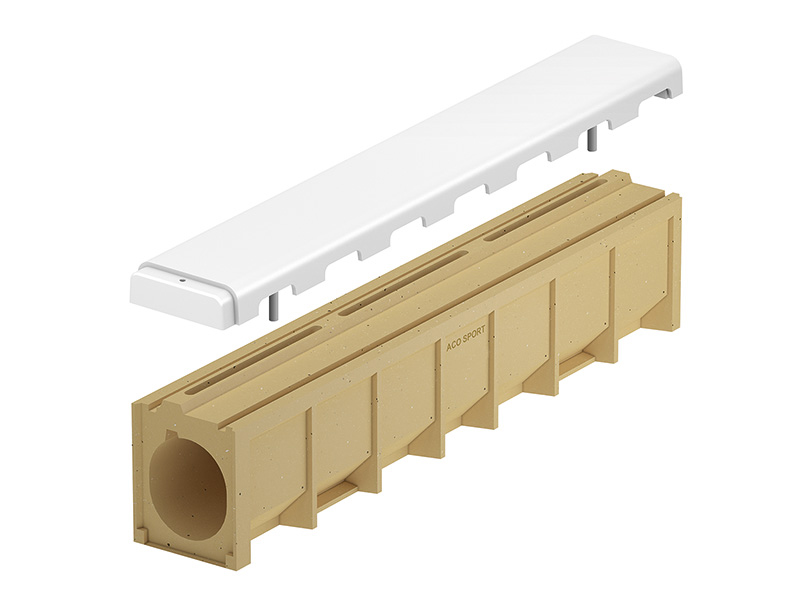

Im Bereich der Sektoren kann die Laufbahnentwässerung über gedeckte Kastenrinnen ohne Rasenrückenstütze erfolgen, in Teilstrecken über Hohlprofilrinnen als kompakte Schlitzrinnen, welche in situ mit Kunststoffbelag beschichtet werden. Durch den Einbau von Schlitzrinnen werden Übergänge von der Rundbahn zu den innenliegenden Sport- und Spielflächen unkompliziert möglich. Zur erforderlichen Laufbahnbegrenzung wird die mobile Kunststoffabdeckung in die Schlitze gesteckt und ist schnell demontierbar, um Übergänge zu schaffen.

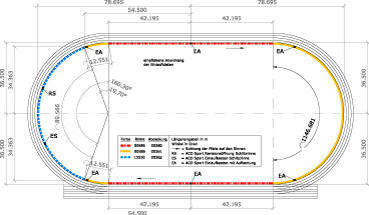

Verlegeplan Kampfbahn Typ C
Verlegeplan als Beispiel für Kampfbahn Typ C
- Spielfeld und 1 Sektor, 5 cm über Laufbahnniveau
- Belagsarten: Laufbahn und niveaugleicher Sektor mit Kunststoffbelag
- Spielfeld und 1 Sektor mit Rasen wahlweise polgefüllter Kunstrasen
| Anzahl | Art.-Nr. | Produkt |
|---|---|---|

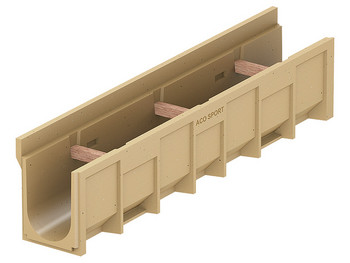

| 170 m | 00585 | Rinne gerade, mit 4 cm Aufkantung |

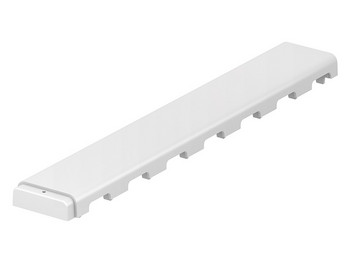

| 170 m | 00360 | Laufbahnbegrenzung mit Kunststoffabdeckung gerade |
| 140 m | 00586 | Rinne gebogen R 36,5 m, mit 4 cm Aufkantung |
| 140 m | 00361 | Laufbahnbegrenzung mit Kunststoffabdeckung gebogen |

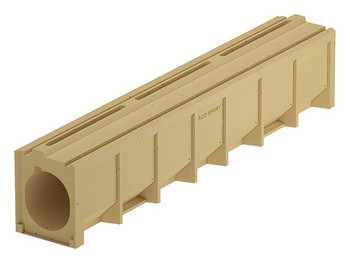

| 90 m | 15550 | Rinne gebogen R 36,5 m, beidseitig überschichtbar |

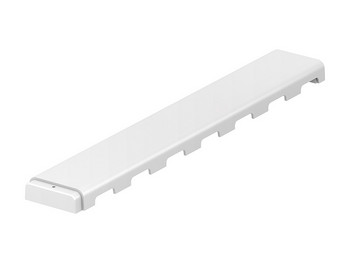

| 90 m | 00362 | mobile Laufbahnbegrenzung mit Kunststoffabdeckung gebogen |

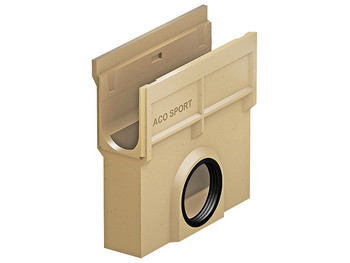

| 6 St. | 00603 | Einlaufkästen Kastenrinne |

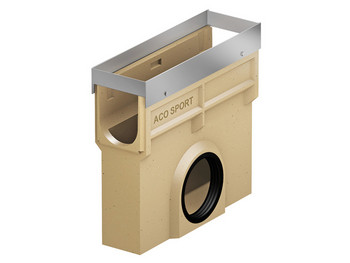

| 1 St. | 00604 | Einlaufkasten Schlitzrinne |
| 1 St. | 15574 | Revisionselement |
| 2 St. | 15549 | Schlitzdeckel überschichtbar |
| 7 St. | 02615 | Anschlussstutzen DN 150 |
