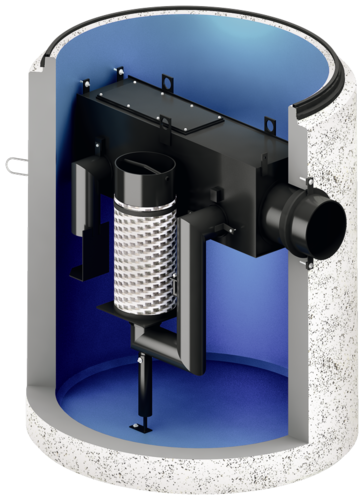

Oleopator-Bypass-C-FST mit Schlammfang

Entsprechend Güte- und Prüfbestimmungen Gütesicherung Abscheideranlagen RAL-GZ 693
Möglichkeit der Entwässerung großer Flächen in Kombination mit herkömmlicher Abscheidetechnik
Alle Funktionen in einem Becken integriert
Geringer Platzbedarf

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Weitere Revit Versionen finden Sie unter: BIM.

Nenngröße	Maximaler Durchfluss	Zulauf/Ablauf DN/OD	Inhalt			Artikel-Nr.	Preis/Stk. 01.07.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)
	Maximaler Durchfluss	Zulauf/Ablauf DN/OD	Schlammfang	Ölspeicher	Gesamt
	[l/s]	[mm]	[l]	[l]	[l]
NS 6	60	300	1200	445	2000	722650	5235,00
NS 8	80	300	1200	445	2000	722651	5235,00
NS 8	80	300	1600	445	2370	722657	5300,00
NS 10	100	400	1000	600	2070	722605	5765,00	LA
NS 10	100	400	2000	600	3100	722672	5930,00	LA
NS 15	150	400	1500	1050	3230	722661	7025,00	LA
NS 15	150	400	3000	1050	4750	722653	7385,00	LA
NS 20	200	400	2000	1350	4650	722656	7745,00
NS 20	200	400	4000	1350	6620	722658	8190,00	LA
NS 30	300	500	3000	1200	5610	722660	9885,00	LA

Nenngröße	Artikel-Nr.	Abmessungen					Aufbau 1 Artikel-Nr.	Aufbau 2 Artikel-Nr.	Tmax
		H1	H2	D1	D2	T_Becken			Tmax
		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
NS 6	722650	1300	1250	1500	1820	710	728015	728059	4500
NS 8	722651	1300	1250	1500	1820	710	728015	728059	4500
NS 8	722657	1545	1495	1500	1740	540	728015	728059	4745
NS 10	722605	1310	1260	1500	1820	700	728015	728059	4510
NS 10	722672	1750	1700	1500	1740	635	728015	728059	4950
NS 15	722661	1075	1025	2200	2450	850	728087	728064	4075
NS 15	722653	1475	1425	2200	2450	715	728087	728064	4675
NS 20	722656	1445	1395	2200	2450	745	728087	728064	4645
NS 20	722658	1965	1915	2200	2450	750	728087	728064	5165
NS 30	722660	1690	1590	2200	2450	765	728032		4890

Aufbau 1 als Abdeckplatte

Aufbau 2 als Übergangsplatte mit Abdeckplatte

Auflagering nach/ähnlich DIN 4034 (Position 1)

Schachtring mit Muffe mit Dichtung nach/ähnlich DIN 4034 (Position 2)

Alle Stahlbetonteile
- Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
- 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)

Artikel-Nr.
703718
