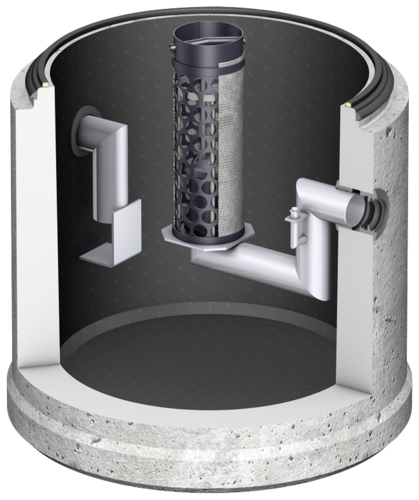

Oleopator-C-OST NS 15 - 50 mit Schlammfang (PE-HD Innenauskleidung)
Produktvorteile
- Entsprechend Güte- und Prüfbestimmungen Gütesicherung Abscheideranlagen RAL-GZ 693
- Günstige Anschaffungs- und Betriebskosten
- Günstigere Einbaukosten wegen des geringen Platzbedarfes
- Optimale Zugänglichkeit bei Wartung, Reinigung und Entsorgung durch entnehmbares Käfigelement gewährleistet
- Koaleszenzeinsatz ohne Abscheiderentsorgung zur Reinigung entnehmbar, währenddessen Funktion gemäß DIN EN 858 Kl. II sichergestellt
Produktinformationen
- Aus Stahlbeton
- Mit Koaleszenzeinsatz (Filter)
- Mit Inliner, langlebige Innenraumauskleidung aus PE-HD
- Maß TBecken inklusive Dichtung mit integriertem Lastabtrag
- Separat zu bestellen:
- Schachtaufbau
- Alarmanlage
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Weitere Revit Versionen finden Sie unter: BIM.

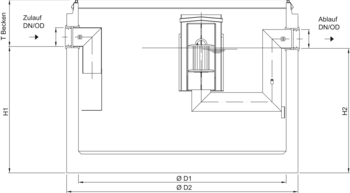

| Nenngröße | Artikel-Nr. | Abmessungen | Aufbau 1 Artikel-Nr. | Aufbau 2 Artikel-Nr. | Tmax | Shop | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | D1 | D2 | TBecken | ||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||||
| NS 15 | 722468 | 1345 | 1325 | 2200 | 2440 | 450 | 728027 | 728214 | 5435 | |
| 722469 | 1555 | 1535 | 2200 | 2440 | 500 | 728027 | 728214 | 5485 | ||
| NS 20 | 722470 | 1170 | 1150 | 2200 | 2440 | 495 | 728027 | 728214 | 5480 | |
| 722471 | 1435 | 1415 | 2200 | 2440 | 490 | 728027 | 728214 | 5475 | ||
| 722472 | 1555 | 1535 | 2200 | 2440 | 500 | 728027 | 728214 | 5485 | ||
| 722473 | 1700 | 1680 | 2200 | 2440 | 490 | 728027 | 728214 | 5475 | ||
| NS 30 | 722081 | 1760 | 1740 | 2200 | 2440 | 430 | 728026 | 728214 | 5415 | |
| 722082 | 2230 | 2210 | 2200 | 2440 | 485 | 728026 | 728214 | 5470 | ||
| 722083 | 2440 | 2420 | 2200 | 2440 | 455 | 728026 | 728214 | 5440 | ||
| NS 40 | 722084 | 2130 | 2110 | 2200 | 2440 | 585 | 728028 | 728222 | 5570 | |
| 722085 | 2305 | 2285 | 2200 | 2440 | 540 | 728028 | 728222 | 5525 | ||
| NS 50 | 722086 | 2305 | 2285 | 2200 | 2440 | 540 | 728028 | 728222 | 5525 | |
Aufbau 1 als Abdeckplatte
Aufbau 2 als Übergangsplatte mit Abdeckplatte
Auflagering nach/ähnlich DIN 4034 (Position 1) aus Polymerbeton
Auflagering nach/ähnlich DIN 4034 (Position 1)
Schachtring mit Muffe mit Dichtung nach/ähnlich DIN 4034 (Position 2)
Procurat Alarmanlagen
Verbindungskabel zur Verlegung im Leerrohr
Passend für
- ACO Procurat
- Typ ÖA
Beschreibung
- Zum Verbinden von Kabelkupplung und Überwachungsgerät
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 6,15
- Rabattgruppe: ZZ
- Gewicht: 0,2 kg
Verbindungskabel zur Verlegung im Leerrohr
Passend für
- ACO Procurat
- Typ A
Beschreibung
- Zum Verbinden von Kabelkupplung und Überwachungsgerät
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 6,15
- Rabattgruppe: ZZ
- Gewicht: 0,1 kg
Sikadur Kleber
Passend für
- Alle Polymerbetonteile
- Verbrauchsangaben:
- Fuge bei Innendurchmesser 1500 mm: ca. 3 kg
- Fuge bei Innendurchmesser 1000 mm: ca. 2 kg
- Fuge für Auflagering LW600/800: ca. 1 kg
Beschreibung
- In 6,0 kg und 1,2 kg Gebinde
- Für bauseits auszuführende dichte Klebefuge
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 316,00
- Rabattgruppe: ZZ
- Gewicht: 6 kg
Sikadur Kleber
Passend für
- Alle Polymerbetonteile
- Verbrauchsangaben:
- Fuge bei Innendurchmesser 1500 mm: ca. 3 kg
- Fuge bei Innendurchmesser 1000 mm: ca. 2 kg
- Fuge für Auflagering LW600/800: ca. 1 kg
Beschreibung
- In 6,0 kg und 1,2 kg Gebinde
- Für bauseits auszuführende dichte Klebefuge
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 80,00
- Rabattgruppe: ZZ
- Gewicht: 1,2 kg
Ölabsaugung
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 3000 mm
Beschreibung
- Absaugvorrichtung für abgeschiedene Leichtflüssigkeiten
- Schlammabsaugung auch bei Ölabsaugung
- Mit Absaugschutz
- Mit Anschlussmöglichkeit für Entsorgungsfahrzeug
- Mit C-Festkupplung (DIN 14307)
- Mit C-Blindkupplung (DIN 143011)
- Abmessungen: 340 x 240 x 260 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1655,00
- Rabattgruppe: ZZ
- Gewicht: 8 kg
Ölabsaugung
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 5000 mm
Beschreibung
- Absaugvorrichtung für abgeschiedene Leichtflüssigkeiten
- Schlammabsaugung auch bei Ölabsaugung
- Mit Absaugschutz
- Mit Anschlussmöglichkeit für Entsorgungsfahrzeug
- Mit C-Festkupplung (DIN 14307)
- Mit C-Blindkupplung (DIN 143011)
- Abmessungen: 340 x 240 x 260 mm
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 3220,00
- Rabattgruppe: ZZ
- Gewicht: 13 kg
Schlammabsaugung
Passend für
- Alle Abscheideranlagen
(Bei Einbau einer Öl- oder Schlammabsaugung muss zwingend eine Schachtabdeckung mit LW 800 oder wahlweise 2 x LW 600 eingebaut werden.)
Beschreibung
- Zur Entleerung der Schlammschicht und des Gesamtinhaltes
- Bestehend aus:
- Ölbeständigem Schlauch
- Anschlussmöglichkeit für Entsorgungsfahrzeug
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1370,00
- Rabattgruppe: ZZ
- Gewicht: 5,6 kg
Probenehmer
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 3000 mm
Beschreibung
- Mit integrierter Probenahme
- Zur Entnahme einer Probe aus dem Abwasserstrom
- Bestehend aus:
- Probenahmepumpe mit Saugkupplung
- Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 403,00
- Rabattgruppe: ZZ
- Gewicht: 3 kg
Probenehmer
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 5500 mm
Beschreibung
- Mit integrierter Probenahme
- Zur Entnahme einer Probe aus dem Abwasserstrom
- Bestehend aus:
- Probenahmepumpe mit Saugkupplung
- Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 472,00
- Rabattgruppe: ZZ
- Gewicht: 4,5 kg
Steopox EP-Spachtel
Passend für
- Alle Stahlbetonteile
- Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
- 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
- Inklusive Härter
- In 5,9 kg Gebinde
- Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 147,00
- Rabattgruppe: ZZ
- Gewicht: 5,9 kg
