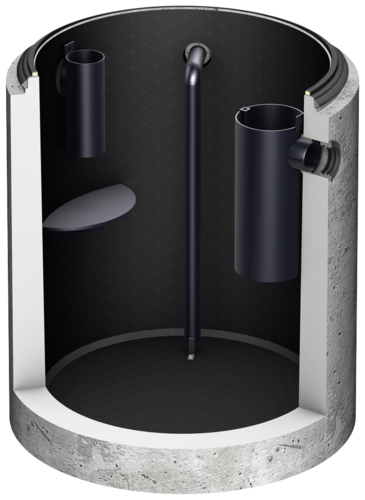

Lipumax-C-FST (PE-HD Innenraumauskleidung, Absaugung)
Produktvorteile
- Entsprechend Güte- und Prüfbestimmungen Gütesicherung Abscheideranlagen RAL-GZ 693
- Mit Inliner, langlebige Innenauskleidung aus PE-HD
- Günstige Anschaffungs- und Betriebskosten
- Einfacher Einbau bei geringem Platzbedarf
Produktinformationen
- Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
- Zum Einbau ins Erdreich
- Aus Stahlbeton
- Mit Inliner, langlebige Innenraumauskleidung aus PE-HD
- Mit Direktabsaugung DN 80
- Anschlussmaße gemäß DIN 2501/ PN 10 bzw. mit Übergang auf Storzkupplung 75 B
- Mit integriertem Schlammfang
- Straßenkappen oder Anschlusskasten zwingend erforderlich (siehe Zubehör)
- Maß TBecken inklusive Dichtung mit integriertem Lastabtrag
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Weitere Revit Versionen finden Sie unter: BIM.

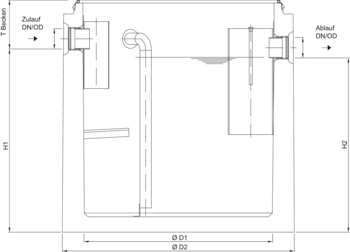

| Nenngröße | Artikel-Nr. | Abmessungen | Aufbau 1 Artikel-Nr. | Aufbau 2 Artikel-Nr. | Tmax | Shop | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | D1 | D2 | T Becken = Tmin | ||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||||
| NS 1 | 723150 | 830 | 760 | 1000 | 1270 | 335 | 728001 | 5320 | ||
| NS 2 | 723151 | 1120 | 1050 | 1000 | 1270 | 365 | 728001 | 5350 | ||
| 723152 | 1385 | 1315 | 1000 | 1270 | 375 | 728001 | 5360 | |||
| 723153 | 1360 | 1290 | 1000 | 1270 | 400 | 728001 | 5385 | |||
| NS 4 | 723154 | 1480 | 1410 | 1200 | 1475 | 395 | 728008 | 728223 | 5380 | |
| 723163 | 1480 | 1410 | 1200 | 1475 | 395 | 728008 | 728223 | 5380 | ||
| NS 7 | 723155 | 1480 | 1410 | 1200 | 1475 | 395 | 728008 | 728223 | 5380 | |
| 723156 | 1670 | 1600 | 1500 | 1800 | 340 | 728018 | 728221 | 5325 | ||
| NS 10 | 723157 | 1440 | 1370 | 1500 | 1800 | 370 | 728018 | 728221 | 5355 | |
| 723158 | 2035 | 1965 | 1500 | 1800 | 350 | 728018 | 728221 | 5335 | ||
| NS 15 | 723159 | 1815 | 1745 | 1750 | 2070 | 430 | 728023 | 728228 | 5415 | |
| 723160 | 1700 | 1630 | 2200 | 2420 | 490 | 728030 | 728227 | 5475 | ||
| NS 25 | 723161 | 1675 | 1605 | 2200 | 2420 | 515 | 728030 | 728227 | 5500 | |
| 723162 | 2280 | 2210 | 2200 | 2440 | 435 | 728030 | 728227 | 5420 | ||
Aufbau 1 als Abdeckplatte
Aufbau 2 als Übergangsplatte mit Abdeckplatte
Auflagering nach/ähnlich DIN 4034 (Position 1)
Schachtring mit Muffe mit Dichtung nach/ähnlich DIN 4034 (Position 2)
Probenehmer
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 3000 mm
Beschreibung
- Mit integrierter Probenahme
- Zur Entnahme einer Probe aus dem Abwasserstrom
- Bestehend aus:
- Probenahmepumpe mit Saugkupplung
- Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 403,00
- Rabattgruppe: ZZ
- Gewicht: 3 kg
Probenehmer
Passend für
- ACO Abscheideranlagen
- Einbautiefe bis 5500 mm
Beschreibung
- Mit integrierter Probenahme
- Zur Entnahme einer Probe aus dem Abwasserstrom
- Bestehend aus:
- Probenahmepumpe mit Saugkupplung
- Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 472,00
- Rabattgruppe: ZZ
- Gewicht: 4,5 kg
Fettschichtdicken-Messgerät
Passend für
- Lipumax-P
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 2110,00
- Rabattgruppe: FA
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Kabellänge: 10 m
- Gewicht: 2 kg
Fettschichtdicken-Messgerät
Passend für
- Lipumax-P
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 2225,00
- Rabattgruppe: FA
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Kabellänge: 20 m
- Gewicht: 2,5 kg
Fettschichtdicken-Messgerät
Passend für
- Lipumax-P
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 2340,00
- Rabattgruppe: FA
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230 V/50 Hz
- Max. Verbrauch ca. 12 W
- Kabellänge: 30 m
- Gewicht: 3 kg

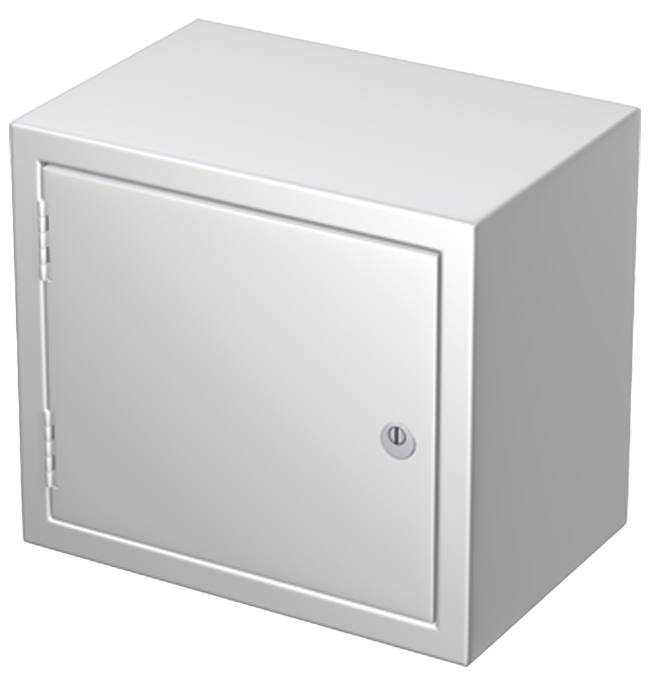

Anschlusskasten
Passend für
- Ausführung mit Direktabsaugung D
- Ausführung manuelle Innenreinigung DM
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl
- Anbringung: "Aufputz"
- Abmessung: 500 x 500 x 160 mm (B x H x T)
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1105,00
- Rabattgruppe: FA
- Gewicht: 8 kg
Anschlusskasten
Passend für
- Ausführung automatische Innenreinigung DA
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl
- Anbringung: "Aufputz"
- Abmessung: 500 x 500 x 160 mm (B x H x T)
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 1290,00
- Rabattgruppe: PS
- Gewicht: 8 kg

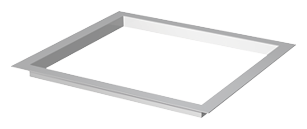

Unterputzrahmen
Passend für
- Anschlusskasten Art.-Nr.: 7601.80.22
Beschreibung
- Aus Edelstahl
- Abmessung: 421 x 381 x 25 mm (B x H x T)
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 178,00
- Rabattgruppe: FA
- Gewicht: 1,1 kg

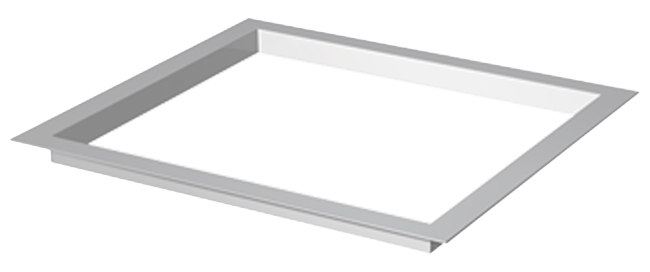

Unterputzrahmen
Passend für
- Anschlusskasten Art.-Nr.: 7601.80.20
Beschreibung
- Aus Edelstahl
- Abmessung: 565 x 565 x 15 mm (B x H x T)
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 280,00
- Rabattgruppe: PS
- Gewicht: 1,3 kg
Steopox EP-Spachtel
Passend für
- Alle Stahlbetonteile
- Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
- 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
- Inklusive Härter
- In 5,9 kg Gebinde
- Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
- Preis 01.07.2024 in € (zzgl. Umsatzsteuer): 147,00
- Rabattgruppe: ZZ
- Gewicht: 5,9 kg
